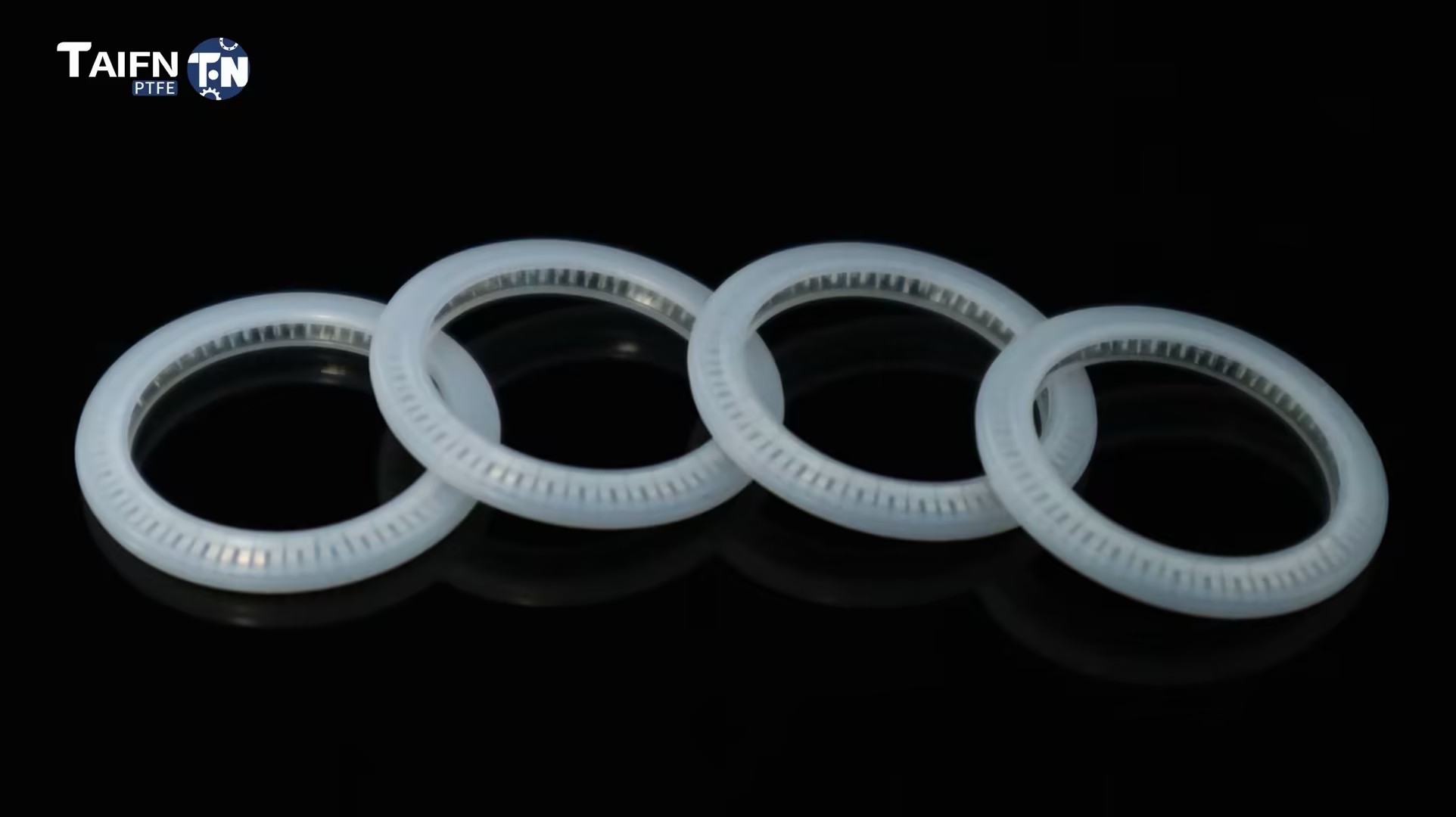

مهر و موم انرژی دار فنری نوع U

مهر و موم انرژی دار فنری U-Type از یک ژاکت PTFE U شکل و یک فنر فلزی داخلی تشکیل شده است که آن را برای طیف گسترده ای از شرایط عملیاتی از جمله کاربردهای استاتیک، رفت و برگشتی و چرخشی مناسب می کند. تایفنو به عنوان یک تامین کننده حرفه ای محلول های آب بندی PTFE دارای گواهینامه های ISO 9001 و ISO 14001 است و محصولات ما مطابق با استانداردهایی مانند CE و FDA هستند. ما خدمات سفارشی سازی OEM را ارائه می دهیم. لطفاً جزئیات درخواست خود را ارسال کنید، و ما در عرض 24 ساعت پیشنهاد و پیگیری خواهیم کرد.

ارسال استعلام

توضیحات محصول

فنر درون مهر و موم برق دار فنر نوع U نیروی آب بندی را تحت شرایط فشار صفر فراهم می کند. همانطور که فشار سیستم وارد حفره U شکل می شود، لبه های آب بند را محکم تر در برابر شفت فشار می دهد، هر چه فشار بیشتر باشد، مهر و موم محکم تر می شود.

علاوه بر این، مواد PTFE مقاومت شیمیایی جهانی عالی و محدوده دمای عملیاتی گسترده ای از -180 درجه سانتیگراد تا +200 درجه سانتیگراد را ارائه می دهد. فشارهای تا 40 مگاپاسکال (دینامیک) / 60 مگاپاسکال (استاتیک) و سرعت های خطی تا 15 متر بر ثانیه را پشتیبانی می کند و برای طیف وسیعی از شرایط کاری مناسب است.

مهر و موم برق دار فنری نوع U چیست؟

مهر و موم برق دار فنری نوع U یک ژاکت U شکل PTFE با فنر فلزی در داخل است. این یک عنصر آب بندی یک طرفه است که برای کاربردهای میله ای (آب بندی داخلی) یا پیستونی (آب بندی خارجی) طراحی شده است.

چگونه کار می کند:

فشار صفر: فنر نیروی آب بندی اولیه را فراهم می کند، حتی زمانی که سیستم تحت فشار نباشد آب بندی می کند

تحت فشار: فشار سیستم وارد حفره U می‌شود و لب‌های آب‌بندی را سخت‌تر به سطح جفت فشار می‌دهد، فشار = مهر و موم محکم‌تر

خود انرژی زا: فنر سایش، تحمل سخت افزار و چرخه حرارتی را جبران می کند، نیروی مهر و موم را در طول زمان حفظ می کند.

U-Type در مقابل V-Type: به کدام یک نیاز دارید؟

ویژگی	U-Type	V-Type
جهت آب بندی	شعاعی - میله های پیستون، میل سوپاپ	محوری - فلنج ها، پوشش ها، وجه های انتهایی
بهترین برای	آب بندی دینامیک ( رفت و برگشتی / چرخشی)	آب بندی استاتیک
محدوده فشار	حداکثر 40-60 مگاپاسکال	حداکثر 60 مگاپاسکال
سرعت	تا 15 متر بر ثانیه (رفت و برگشتی)	پایین - چرخشی ثابت یا کم سرعت

چرا U-Type را انتخاب کنید؟

مشکل	چگونه U-Type آن را حل می کند
اورینگ ها با فشار صفر نشت می کنند	فنر نیروی آب بندی را فراهم می کند - بدون "نشتی شروع"
لاستیک در مواد شیمیایی تجزیه می شود	ژاکت PTFE از نظر شیمیایی بی اثر است - pH 0-14، مقاومت جهانی
الاستومرها در بالای 150+ درجه سانتیگراد از بین می روند	دستگیره -180 درجه سانتیگراد تا +200 درجه سانتیگراد
اصطکاک بالا - لغزش چسب	PTFE کمترین اصطکاک را دارد - حرکت صاف، بدون لغزش
اورینگ ها در محورهای متحرک از کار می افتند	طراحی شده برای حرکت رفت و برگشتی و چرخشی - آب بندی دینامیکی
تعویض مکرر	بهار سایش را جبران می کند - سال ها دوام می آورد نه ماه ها

راهنمای مقایسه و انتخاب

U-Type در مقابل O-Ring در مقابل V-Type

ویژگی	مهر و موم فنری نوع U	O-Ring	مهر و موم فنری نوع V
آب بندی فشار صفر	✅ بله - فنر نیرو ایجاد می کند	❌ خیر	✅ بله
فشار - پویا	حداکثر 40 مگاپاسکال	متوسط	پایین تر
فشار - استاتیک	حداکثر 60 مگاپاسکال	متوسط	حداکثر 60 مگاپاسکال
دما	-180 درجه سانتیگراد تا +200 درجه سانتیگراد	-180 درجه سانتیگراد تا +200 درجه سانتیگراد	-180 درجه سانتیگراد تا +200 درجه سانتیگراد
مقاومت شیمیایی	★★★★★ جهانی	★★☆☆☆	★★★★★
اصطکاک	★★★★★ پایین ترین	★★★★☆	★★★★★
حرکت شفت	رفت و برگشتی و چرخشی	فقط استاتیک	استاتیک / کم سرعت
جبران سایش	✅ بهار جبران می کند	❌ خیر	✅ بله
بهترین برای	میله های پیستون، میل سوپاپ	استاتیک عمومی	فلنج، روکش
هزینه	$$$	$	$$$

راهنمای انتخاب سریع

اگر خدمات شما ...	انتخاب کن...
میله های پیستون، ساقه سوپاپ - حرکت رفت و برگشتی	U-Type با فنر مارپیچ/سرطانی
شفت های دوار - چرخش با سرعت کم	U-Type با فنر کنسول
فلنج ها، روکش ها، وجه های انتهایی - آب بندی استاتیک	V-Type
هدف عمومی، کم هزینه، رسانه تمیز	O-Ring
فشار بالا (تا 60 مگاپاسکال)	U-Type با حلقه های پشتیبان
دمای شدید (180- تا 200+)	U-Type با فنر Elgiloy/Hastlloy
تماس با غذا/دارو - مطابقت با FDA	U-Type با ژاکت PTFE بکر

برنامه های کاربردی اولیه

صنعت	کاربرد
پردازش شیمیایی	پمپ های پیستونی، میل سوپاپ، راکتورها - اسیدها، حلال ها، مواد شیمیایی تهاجمی
دارویی	پردازش استریل، تجهیزات پر کردن - FDA/USP، استریلیزاسیون CIP/SIP
غذا و نوشیدنی	شیرآلات بهداشتی، ماشین های پرکن - مطابقت با FDA، سیالات CIP
نیمه هادی	آب بندی گاز و شیمیایی با خلوص بالا، سیستم های خلاء - خلوص فوق العاده
نفت و گاز	تجهیزات سرچاهی، شیرهای کنترل، پمپ ها - فشار بالا، H2S
هوافضا	سیستم های هیدرولیک، سیستم های سوخت - دمای شدید، قابلیت اطمینان بالا

برنامه های کاربردی در دنیای واقعی

مطالعه موردی 1: پمپ شیمیایی - 3 برابر عمر بیشتر

چالش: یک کارخانه مواد شیمیایی هر ۲ تا ۳ ماه یک‌بار به دلیل تورم و سخت شدن، حلقه‌های O-رینگ لاستیکی را روی پمپ‌های پیستونی جایگزین می‌کرد که باعث وقفه در تولید می‌شد.

راه حل: درزگیر فنردار نوع U با ژاکت PTFE پر از کربن و فنر فولادی ضد زنگ 316 نصب شده است. طراحی شیار استاندارد AS568A حفظ شده است.

نتیجه: مهر و موم‌ها بیش از ۹ ماه دوام داشتند، ۳ برابر بیشتر از لاستیک. نشتی صفر. فواصل نگهداری از هفته ها به فصول افزایش یافت.

مطالعه موردی 2: پرکننده دارویی - مطابقت با FDA

چالش: یک دستگاه پرکننده دارویی به یک مهر و موم برای محصول استریل دریچه چرخشی نیاز دارد. حلقه‌های اورینگ لاستیکی نتوانستند آزمایش مواد استخراج‌شده توسط FDA را پشت سر بگذارند.

راه حل: مهر و موم فنری نوع U با ژاکت PTFE بکر و فنر فولادی ضد زنگ 316 ارائه شده است. مواد مطابق با FDA مستندات کامل ارائه شده است.

نتیجه: آزمایش مواد قابل استخراج FDA را گذراند. Seal از چرخه های مکرر عقیم سازی CIP/SIP جان سالم به در برد. بدون تعویض در 18 ماه.

توجه: نتایج واقعی پرونده بسته به شرایط برنامه متفاوت است. برای توصیه های کاربردی خاص با ما تماس بگیرید.

Factory Factory Factory Factory

مشخصات فنی

خواص محصول

پارامتر	ارزش
محدوده دما	-180 درجه سانتیگراد تا +200 درجه سانتیگراد (بسته به درجه)
فشار - پویا	حداکثر 40 مگاپاسکال (با حلقه های پشتیبان: تا 60 مگاپاسکال)
فشار - استاتیک	حداکثر 60 مگاپاسکال
سرعت - رفت و برگشتی	تا 15 متر بر ثانیه
سرعت - چرخشی	حداکثر 1-3 متر بر ثانیه
مواد	ژاکت PTFE + فنر استیل ضد زنگ (301/316)
مقاومت شیمیایی	pH 0-14 - تقریباً جهانی
نوع آب بندی	آب بندی شعاعی - میله یا پیستون

گزینه های مواد ژاکت

درجه	بهترین برای	مزیت کلیدی	محدودیت شیمیایی
PTFE ویرجین	مواد شیمیایی تمیز، برنامه های کاربردی FDA، خدمات عمومی	مقاومت شیمیایی جهانی، کمترین اصطکاک، مطابق با FDA	نرم - مقاومت در برابر سایش کمتر
PTFE پر شده با کربن	سرعت بالا، اتلاف گرما، ضد الکتریسیته ساکن	هدایت حرارتی، مقاومت در برابر خزش بهبود یافته است	برای اکسید کننده های قوی نیست
PTFE پر از شیشه	مواد ساینده، سایش بالا، دوغاب	افزایش استحکام مکانیکی، مقاومت در برابر سایش	نه برای HF یا قلیایی قوی
PTFE پر شده با MoS2	رسانه چسبنده، گشتاور کم، روانکاری افزایش یافته	کاهش اصطکاک، بهبود مقاومت در برابر سایش	برای اسیدهای اکسید کننده نیست

گزینه های مواد بهار

مواد فنری	بهترین برای
301 SS / 316 SS	خدمات شیمیایی عمومی، درجه حرارت متوسط
316L SS	بهبود مقاومت در برابر خوردگی - مواد شیمیایی تهاجمی، آب نمک
Elgiloy®	مقاومت در برابر خوردگی عالی، دمای بالا - هوافضا، بحرانی
Hastelloy® C-276	مقاومت در برابر خوردگی شدید - مواد شیمیایی بسیار تهاجمی، اسیدها
Inconel®	استحکام در دمای بالا - گرمای شدید (+260 درجه سانتیگراد +)

گزینه های نوع فنری

نوع فنری	بهترین برای	ویژگی کلیدی
چشمه حلزونی	فشار بالا، دینامیک استاتیک/سرعت کم	بالاترین بار، پیش بار ثابت
بهار کنسول	آب بندی دینامیک، رسانه ساینده	بار در لبه لب - عمل خراش دادن
V-Spring	کاهش اصطکاک، فشار متوسط	ویژگی فنر نرم، اصطکاک کم

تضمین کیفیت تایفنو

رزین 100٪ PTFE ویرجین — بدون خرد کردن مجدد، بدون مواد بازیافتی. کیفیت ثابت، دسته به دسته.

ماشینکاری CNC دقیق — بدون هزینه قالب. اندازه های سفارشی از قطر 5 میلی متر تا 3300 میلی متر.

قابلیت ردیابی کامل — هر دسته قابل ردیابی از مواد خام تا مهر و موم نهایی. گواهی مواد در صورت درخواست

گواهی ISO 9001 — فرآیندهای تولیدی که تحت سیستم‌های مدیریت کیفیت ISO تأیید شده‌اند.

درجات مطابق با FDA موجود است — PTFE Virgin مطابق با الزامات FDA 21 CFR 177.1550 و BfR است.

آلیاژهای فنری موجود — استاندارد SS 301/316. Elgiloy، Hastelloy، Inconel برای شرایط شدید.

سازگاری با شیار استاندارد — متناسب با شیارهای O-ring استاندارد AS568A، DIN 3771.

Test Test Test Test

سوالات متداول

س: آب بند فنری نوع U چیست و چه زمانی باید از آن استفاده کنم؟

A: یک ژاکت U شکل PTFE با فنر فلزی در داخل. آب بندی از فشار صفر تا فشار بالا (تا 60 مگاپاسکال) روی شفت های متحرک.

هنگامی که حلقه های O یا لبه های لاستیکی از کار می افتند، روی میله های پیستون، ساقه سوپاپ ها، و کاربردهای دینامیکی که با مواد شیمیایی تهاجمی، دماهای شدید یا فشار بالا کار می کنند، از آن استفاده کنید.

نوع U در مقابل نوع V: نوع U آب‌بندی شعاعی برای میله‌های پیستون و میل سوپاپ است. نوع V برای فلنج ها و روکش ها آب بندی محوری است.

اگر میله متحرک را آب بندی می کنید: نوع U را انتخاب کنید.

در صورت آب بندی فلنج یا پوشش: نوع V را انتخاب کنید.

س: آب بند فنر نوع U چقدر هزینه دارد؟

A: هزینه به قطر، جنس ژاکت، آلیاژ فنر، نوع فنر و مقدار بستگی دارد. اندازه‌های استاندارد تقریباً از X−X−Y شروع می‌شوند. اندازه های سفارشی نقل شده در هر نقاشی.

هزینه تاثیرات آلیاژ فنر: 301/316 SS (استاندارد، کمترین هزینه) → Elgiloy/Hastelloy (خوردگی شدید/دمای بالا، هزینه بالاتر).

هزینه ضربه از نوع فنر: مارپیچ (بار بیشتر) در مقابل کنسول (خراش پویا) در مقابل فنر V (اصطکاک کم).

س: محدودیت ها و رایج ترین اشتباهات نصب چیست؟

الف: دما: -180 درجه سانتیگراد تا +200 درجه سانتیگراد (بسته به درجه).

فشار: حداکثر 40 مگاپاسکال (دینامیک) / 60 مگاپاسکال (استاتیک).

سرعت: تا 15 متر بر ثانیه (رفت و برگشتی)، تا 1-3 متر بر ثانیه (دوار).

محدودیت های شیمیایی:

ژاکت PTFE: برای فلزات قلیایی مذاب یا فلوئور عنصری نیست.

پر از شیشه: برای HF یا قلیایی قوی نیست.

پر از کربن: برای اکسید کننده های قوی نیست.

سه اشتباه رایج:

(1) آسیب رساندن به لب در حین نصب: قبل از نصب بازرسی کنید.

(2) سفت شدن بیش از حد یا طراحی نادرست شیار: مهر و موم های نوع U متناسب با شیارهای O-ring استاندارد AS568A هستند. ابعاد اشتباه به مهر و موم آسیب می رساند.

(3) نصب به عقب: مهر و موم های نوع U جهت دار هستند. U-opening باید به سمت فشار (جایی که فشار وارد "U" می شود) باشد.
