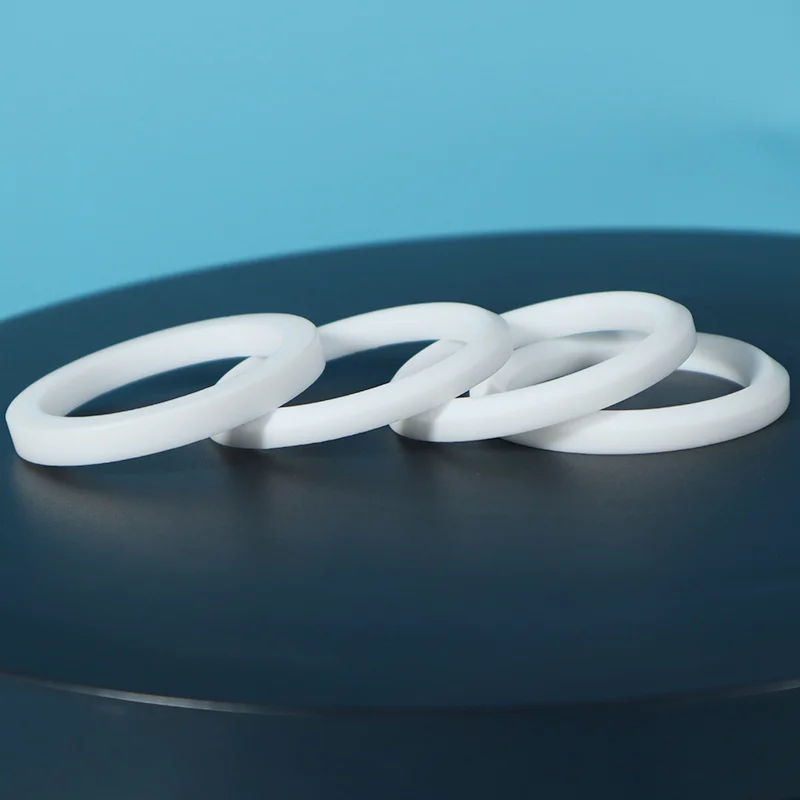

ست بسته بندی PTFE

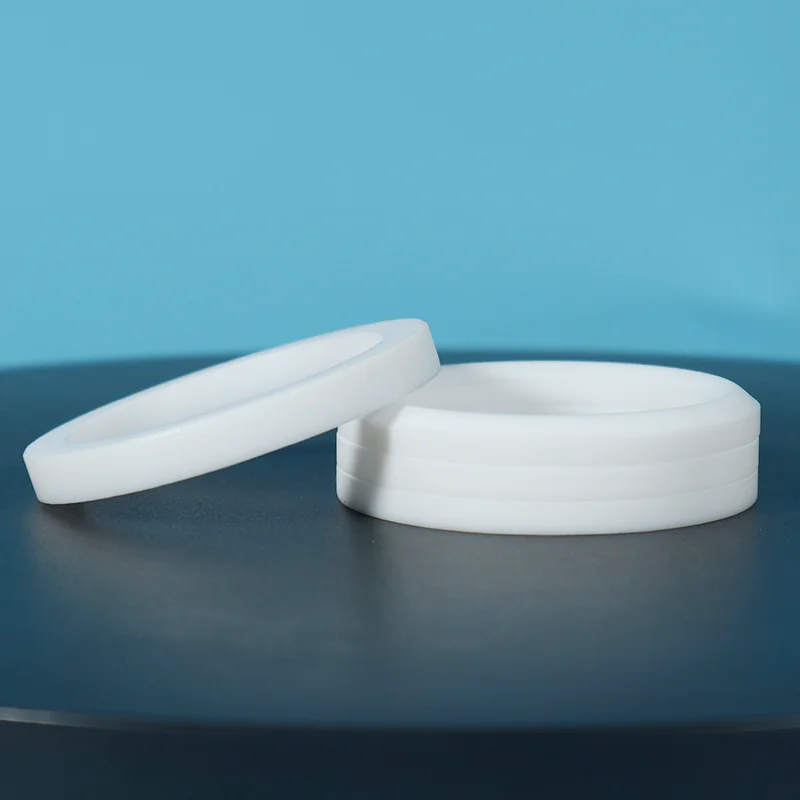

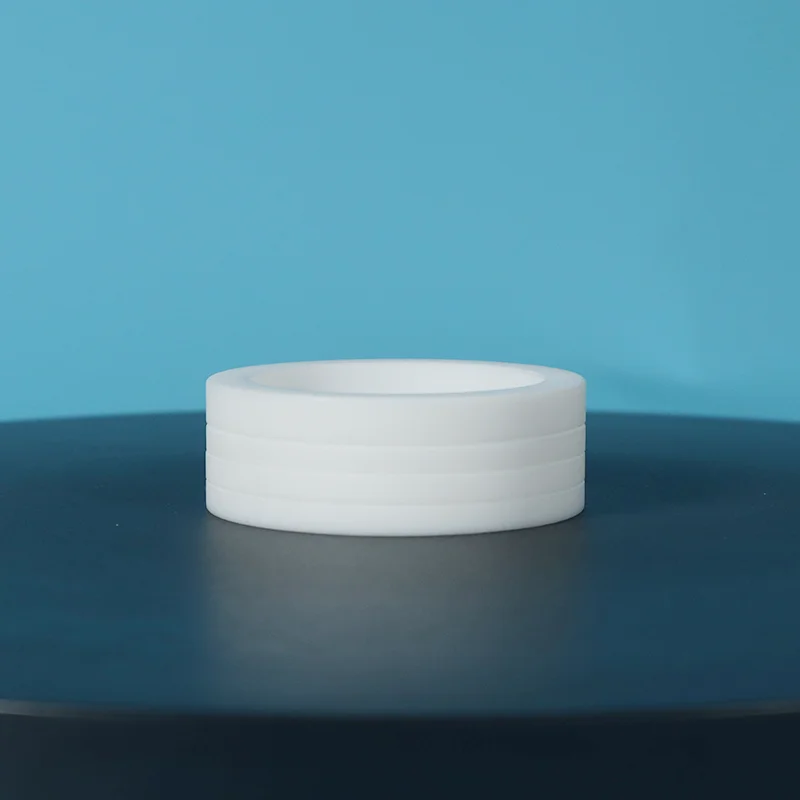

ست بسته بندی PTFE تولید شده توسط تایفنو شامل مجموعه ای از حلقه های آب بندی PTFE شامل حلقه آداپتور بالایی، حلقه های میانی V شکل و حلقه آداپتور پایینی است که برای نصب در جعبه پرکننده طراحی شده است.

برای محدوده دمایی -180 درجه سانتیگراد تا +200 درجه سانتیگراد مناسب است، فشارهای تا 500 بار را تحمل می کند، محدوده pH 0-14 را پوشش می دهد و سرعت های خطی تا 5 متر بر ثانیه را پشتیبانی می کند.

چرا مجموعه بسته بندی PTFE را انتخاب کنید؟

مشکل O-ring

سه مزیت اصلی

1. نیروی آب بندی قابل تنظیم: O-rings ثابت هستند - پس از نصب، نیروی آب بندی قابل تنظیم نیست. مجموعه های بسته بندی PTFE مجدداً سفت می شوند. از آنجایی که بسته بندی با گذشت زمان فرسوده می شود، به سادگی مهره غده را سفت کنید تا عملکرد آب بندی را بازیابی کنید. نیازی به جداسازی نیست.

2. آب بندی دینامیک برای شفت های متحرک: O-rings مهر و موم ثابت هستند - آنها در یک شیار ثابت مهر و موم می شوند و با حرکت شفت از کار می افتند. حلقه های PTFE V به طور خاص برای حرکت رفت و برگشتی و چرخشی آهسته طراحی شده اند - لب های مهر و موم با محور حرکت می کنند و تماس را تحت فشار حفظ می کنند.

3. آب بندی تحت فشار: هندسه V شکل به گونه ای طراحی شده است که تحت فشار باشد: با افزایش فشار سیستم، لبه های آب بندی را محکم تر در برابر میله و محفظه قرار می دهد و به طور خودکار اثربخشی آب بندی را افزایش می دهد.

مزیت مواد

مقایسه: مجموعه بسته بندی در مقابل حلقه O-Ring در مقابل مهر و موم کامپوزیت

برنامه های کاربردی

صنایع اولیه

تجهیزات معمولی

شیرهای کنترل و جداسازی

شیرهای دروازه، شیرهای توپی، شیرهای گلوب

پمپ های رفت و برگشتی

پمپ های گریز از مرکز (دوار آهسته)

سیلندرها و محرک های هیدرولیک

کمپرسورها

میکسر و همزن

پرس آهنگری، ماشین های قالب گیری تزریقی

برنامه های کاربردی در دنیای واقعی

مطالعه موردی 1: بسته بندی ساقه شیر کارخانه شیمیایی

چالش: یک کارخانه شیمیایی که اسید تهاجمی را در دمای 150 درجه سانتی‌گراد مدیریت می‌کند، هر 2 تا 3 ماه یک‌بار حلقه‌های O-رینگ روی ساقه‌های شیر کنترل را جایگزین می‌کند - که باعث توقف پرهزینه و نگرانی‌های ایمنی می‌شود.

راه حل: مجموعه بسته بندی حلقه ای PTFE با درجه کربن پر شده. با مشخصات گشتاور توصیه شده نصب شده است.

نتیجه: نشت صفر به مدت 18 ماه. بسته بندی دو بار در طول تعمیر و نگهداری برنامه ریزی شده سفت شد. کاهش 80 درصدی هزینه های تعمیر و نگهداری و خرابی.

مطالعه موردی 2: بسته بندی پمپ دوغاب

چالش: پمپ دوغابی که با مواد ساینده کار می‌کند، بسته‌بندی استاندارد را هر ۴ تا ۶ هفته فرسوده می‌کند و به وقفه‌های مکرر در تولید نیاز دارد.

راه حل: مجموعه بسته بندی PTFE پر از شیشه با حلقه های ضد اکستروژن.

نتیجه: مجموعه بسته‌بندی ۸ ماه طول کشید — ۸ برابر بیشتر از راه‌حل قبلی. فواصل تعمیر و نگهداری افزایش یافته است. زمان تولید به طور قابل توجهی بهبود یافته است.

مطالعه موردی 3: سازگاری با انتشارات فراری

چالش: یک مرکز پردازش گاز طبیعی برای مطابقت با استانداردهای انتشار گازهای گلخانه ای فراری ISO 15848 در شیرهای کنترل حیاتی لازم است.

راه حل: مجموعه بسته بندی کم انتشار مبتنی بر PTFE با بسته روغن کاری اختصاصی، تست شده بر اساس ISO 15848.

نتیجه: انطباق با انتشار گازهای گلخانه ای به تصویب رسید. نرخ نشت بسیار کمتر از حد مجاز. عملکرد بلند مدت از طریق نظارت مستمر تأیید می شود.

توجه: نتایج واقعی پرونده بسته به شرایط برنامه متفاوت است. برای توصیه های کاربردی خاص با ما تماس بگیرید.

مشخصات فنی

گزینه های درجه مواد

تضمین کیفیت

مواد PTFE 100٪ بکر — بدون خرد کردن مجدد، بدون مواد بازیافتی. کیفیت ثابت، دسته به دسته.

قابلیت ردیابی کامل — هر دسته قابل ردیابی از مواد خام تا محصول نهایی. گواهی مواد در صورت درخواست موجود است.

قالب‌گیری دقیق - هر حلقه بسته‌بندی به دقت قالب‌گیری یا ماشین‌کاری شده تا تحمل‌های بسیار محکمی داشته باشد.

راهنمای نصب — دستورالعمل‌های نصب دقیق و مشخصات گشتاور با هر سفارش.

سیستم کیفیت ISO — فرآیندهای تولید از استانداردهای کیفیت بین‌المللی پیروی می‌کنند.

درجات FDA موجود — مطابق با FDA و کلاس VI USP برای کاربردهای غذایی و دارویی.

سوالات متداول

س: مجموعه بسته بندی PTFE چیست و چگونه کار می کند؟

A: مجموعه ای از حلقه های PTFE، آداپتور بالا، حلقه های وسط V شکل، آداپتور پایین، نصب شده در جعبه پر کردن است.

هنگامی که مهره غده سفت می شود، حلقه های V به صورت شعاعی در برابر شفت و محفظه منبسط می شوند. فشار سیستم به لبه های آب بندی انرژی بیشتری می بخشد، با افزایش فشار، مهر و موم محکم تر می شود. خود انرژی بخش. با رخ دادن سایش، دوباره سفت می شود.

س: مجموعه بسته بندی در مقابل O-ring، چه زمانی باید تعویض کنم؟

پاسخ: وقتی حلقه‌های اورینگ مدام از کار می‌افتند، روی محورهای متحرک، تحت نوسانات فشار، یا در مواد شیمیایی تهاجمی، آن را تغییر دهید.

اورینگ ها ثابت هستند، در شیارهای ثابت مهر و موم می شوند. مجموعه‌های بسته‌بندی پویا، قابل تنظیم، قابل سفت شدن مجدد هستند و برای قطعات متحرک ساخته شده‌اند.

مقایسه هزینه: O-rings در ابتدا هزینه کمتری دارند. اما اگر هر 3 ماه یکبار آنها را تعویض کنید، یک مجموعه بسته بندی که 3 تا 5 سال دوام می آورد، مقدار زیادی دلار آمریکا را در بخش، کار و زمان خرابی صرفه جویی می کند.

س: محدودیت ها و رایج ترین اشتباه نصب چیست؟

الف: دما: -180 درجه سانتیگراد تا +200 درجه سانتیگراد (تا +315 درجه سانتیگراد اصلاح شده).

فشار: تا 500 بار سرعت: < 5 متر بر ثانیه

رایج ترین اشتباه: سفت شدن بیش از حد غده. PTFE نرم است، فشرده سازی بیش از حد باعث جریان سرد می شود، حلقه ها را تغییر شکل می دهد و به جای آب بندی، نشتی ایجاد می کند. از آچار گشتاور استفاده کنید. به صورت تدریجی سفت کنید.

راهنمای نصب ما را دنبال کنید، همراه با هر سفارش.
