قطعات PTFE ماشینکاری شده سفارشی

با بیش از 20 سال تجربه در صنعت، تایفنو دارای قابلیت های جامع در تحقیق و توسعه، سفارشی سازی و تولید است و طیف گسترده ای از قطعات PTFE ماشینکاری شده سفارشی را ارائه می دهد. ما از ماشین‌کاری دقیق یا قالب‌گیری فشرده برای برآورده کردن مشخصات دقیق شما، با هر شکل، اندازه یا درجه استفاده می‌کنیم و همه چیز را از توسعه نمونه اولیه تا تولید انبوه انجام می‌دهیم.

ارسال استعلام

توضیحات محصول

Taifno یک تولید کننده تخصصی است که قطعات PTFE ماشینکاری شده سفارشی را ارائه می دهد. تیم متخصص ما اجزایی را بر اساس نقشه‌های CAD، فایل‌های پی‌دی‌اف یا حتی طرح‌های طراحی شده با دست شما تولید می‌کند. ما با طیف گسترده ای از مواد، از جمله PTFE بکر و انواع مختلف پر شده (مانند الیاف شیشه، فیبر کربن، دی سولفید مولیبدن، برنز، PEEK و غیره) کار می کنیم که هر کدام برای برآوردن الزامات عملکرد خاص مهندسی شده اند.

درخواست یک نقل قول امروز؛ ما ظرف 24 ساعت پاسخ خواهیم داد تا در مورد راه حل ها و قیمت ها بحث کنیم و نمونه های رایگان ارائه دهیم.

Custom Machined PTFE Parts

قطعات PTFE ماشینکاری سفارشی چیست؟

قطعات سفارشی PTFE قطعات ماشینکاری شده یا قالب گیری دقیقی هستند که از رزین PTFE مطابق با مشخصات دقیق شما ساخته می شوند، نه یک استاندارد خارج از قفسه. زمانی که اندازه های استاندارد مناسب نیستند، فلنج شما غیراستاندارد است یا کاربرد شما به شکل، تحمل یا درجه مواد خاصی نیاز دارد، به آنها نیاز دارید.

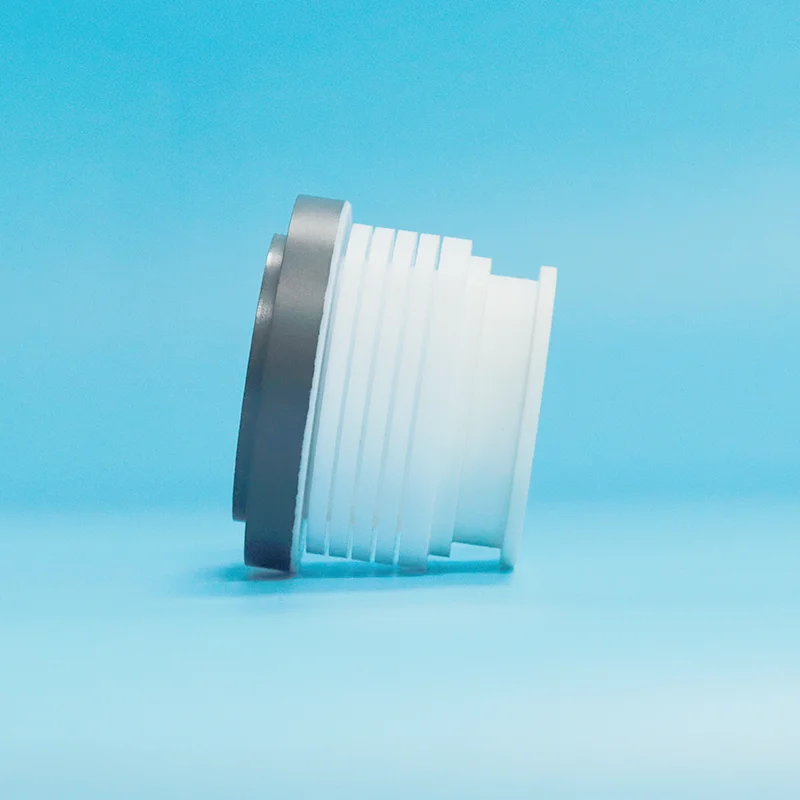

مثال‌ها: واشرهای سفارشی، صندلی‌های سوپاپ، رینگ‌های پیستون، لنت‌های بلبرینگ، دم، عایق‌ها، هر شکلی که می‌توانید بکشید، می‌توانیم از PTFE بسازیم.

ویژگی های اصلی مواد:

بی اثری شیمیایی: تقریباً در برابر تمام مواد شیمیایی، اسیدها، قلیایی ها، حلال ها، هیدروکربن ها مقاومت می کند.

محدوده دما: سرویس مداوم از -180 درجه سانتیگراد تا +200 درجه سانتیگراد (کوتاه مدت تا +300 درجه سانتیگراد)

کمترین اصطکاک: ضریب کمتر از 0.04، کمترین ضریب در بین مواد جامد

سطح نچسب: از چسبندگی و تجمع رسانه ها جلوگیری می کند، تمیز کردن آسان

عایق الکتریکی: خواص دی الکتریک عالی

مطابقت FDA: در گریدهای غذایی و زیست سازگار موجود است

فرآیندهای تولید

قطعات سفارشی PTFE را می توان از طریق دو فرآیند اصلی تولید کرد:

فرآیند	بهترین برای	ویژگی های کلیدی
ماشینکاری CNC	هندسه های پیچیده، تحمل های محدود، نمونه های اولیه، دسته های کوچک تا متوسط	به 0.02 ± میلی متر، قابلیت 5 محور، خطوط پیچیده دست می یابد
قالب گیری فشاری	قطعات با قطر زیاد، تولید با حجم بالا، اشکال ساده	قطعات تا قطر 3300 میلی متر، تراکم بالا، بدون حفره

چرا قطعات PTFE سفارشی را انتخاب کنید؟

مشکل: قطعات استاندارد جا نمی شوند

مشکل	چرا این اتفاق می افتد	هزینه واقعی
مناسب نیست	اندازه های استاندارد به ندرت با تجهیزات شما مطابقت دارند	نشتی، خرابی زودرس، کار مجدد - 3-5 برابر هزینه یک قطعه سفارشی
درجه مواد اشتباه است	یک نمره برای همه چیز — برای رسانه شما بهینه نشده است	عمر کوتاه، تعویض مکرر - هزینه 5-10 برابر در طول 3 سال
عملکرد ضعیف	طراحی عمومی - برای برنامه شما مهندسی نشده است	زمان توقف تولید، خطرات ایمنی - به راحتی از هزینه قطعات سفارشی فراتر می رود
هزینه اضافه شده	قطعات استاندارد را تغییر دهید - یا سیستم خود را دوباره طراحی کنید	زمان مهندسی، تاخیر در ساخت - 500 دلار به ازای هر تغییر

مقایسه: PTFE سفارشی در مقابل استاندارد در مقابل اصلاح شده

مقایسه هزینه و عملکرد

ویژگی	PTFE استاندارد	استاندارد اصلاح شده	PTFE سفارشی
مناسب	سازش - ممکن است مناسب نباشد	پس از اصلاح مناسب است	عالی - بر اساس مشخصات شما ساخته شده است
نصب و راه اندازی	ممکن است نیاز به کار مجدد داشته باشد	کار فشرده	ساده - تناسب مستقیم
عمر خدمات	کوتاه - بهینه نشده است	متوسط - بهبود محدود است	طولانی - برای برنامه شما مهندسی شده است
کل هزینه (3 ساله)	زیاد - تعویض مکرر + خرابی + کار مجدد	بالا - تغییرات + تعویض + خرابی	پایین ترین - یک قسمت، بدون مشکل
زمان سرب	فوری	3-5 روز + کار	نمونه اولیه 5-7 روزه

بینش کلیدی: یک قطعه استاندارد PTFE ممکن است 50 دلار قیمت داشته باشد. یک قطعه PTFE سفارشی ممکن است 200 دلار قیمت داشته باشد. اما اگر قطعه استاندارد هر 3 ماه یکبار خراب شود و قسمت سفارشی 3 سال طول بکشد، قسمت سفارشی در سال اول باعث صرفه جویی در هزینه شما می شود.

زمان استراحت، کار، و دوباره کاری را اضافه کنید؟ سفارشی هر بار برنده می شود.

برنامه های کاربردی

صنایع اولیه

صنعت	برنامه	درجه توصیه شده
پردازش شیمیایی	صندلی های شیر، قطعات پمپ، آسترهای راکتور، اتصالات لوله	پر از شیشه یا TFM™ اصلاح شده
هوافضا	مهر و موم، بلبرینگ، عایق سیم - سبک وزن، محدوده دمایی گسترده	ویرجین PTFE، FEP، PEEK
نیمه هادی	حامل های ویفر، حمل و نقل شیمیایی، قطعات فوق العاده خالص - خلوص بالا، اتاق تمیز	ویرجین PTFE با خلوص بالا، PFA
پزشکی و دارویی	ابزارهای جراحی، خطوط تولید دارو - زیست سازگار، مطابق با FDA	نمرات PTFE ویرجین، FDA/USP
نفت و گاز	اجزای شیر، تجهیزات سر چاه، آب بندی خطوط لوله	PTFE پر از شیشه یا پر از کربن
غذا و نوشیدنی	قطعات نوار نقاله، مهر و موم مطابق با FDA، تجهیزات پرکننده	ویرجین PTFE (سازگار با FDA)
ماشین آلات صنعتی	بوشینگ ها، بلبرینگ ها، اجزای سایش، حلقه های راهنما	PTFE پر از کربن یا پر شده با برنز

قطعات سفارشی معمولی

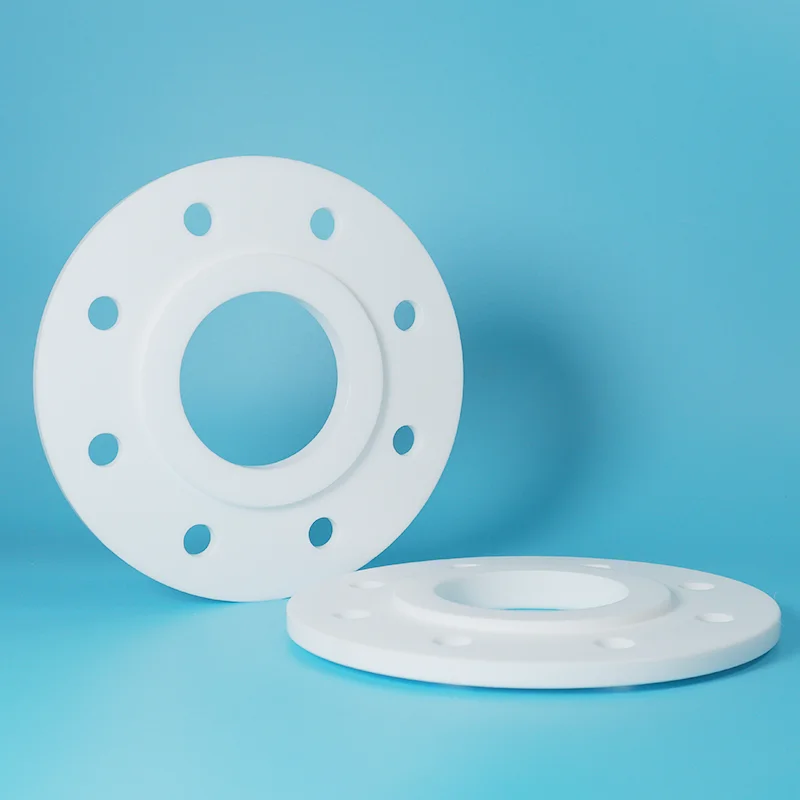

مهر و موم و واشر: هر شکل، هر اندازه، هندسه سفارشی

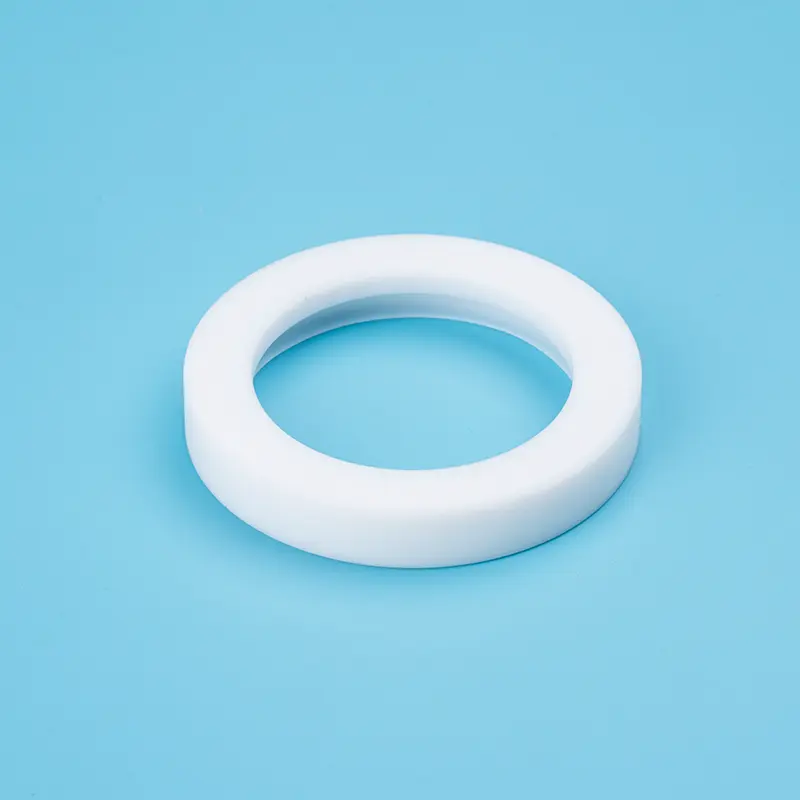

بوش و بلبرینگ: بلبرینگ آستین، واشر فشاری، بوش فلنجی

اجزای سوپاپ: صندلی‌های شیر، شاخه‌ها، توپ‌ها، دیافراگم‌ها

عایق‌های الکتریکی: پایه‌ها، جداکننده‌ها، بدنه‌های رابط

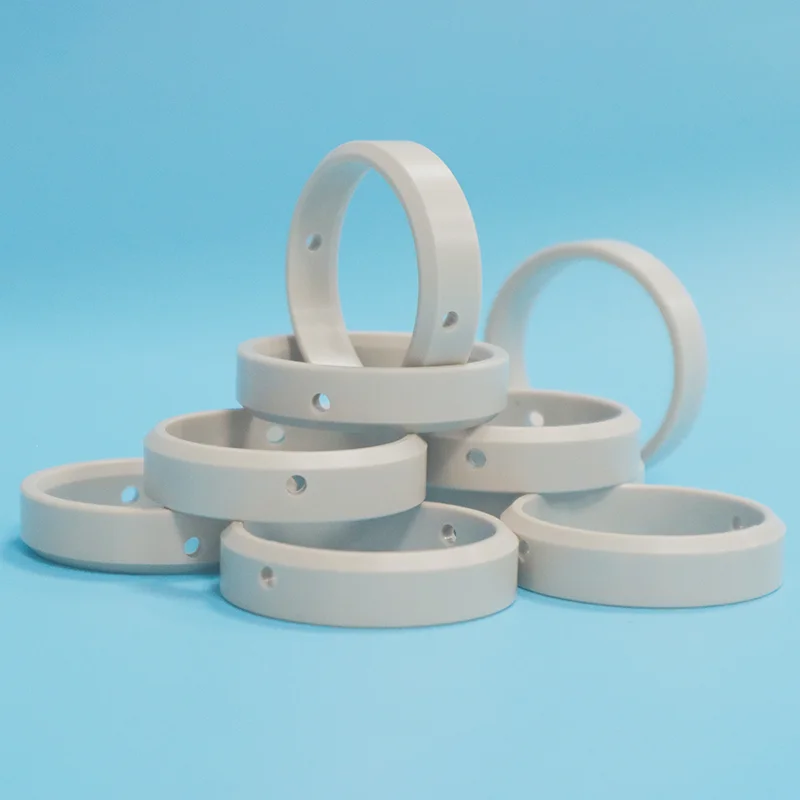

حلقه‌های پیستون: حلقه‌های کمپرسور، حلقه‌های راهنما، باندهای سایش

ظروف آزمایشگاهی: بشر، لوله آزمایش، قیف، بوته، ابعاد سفارشی

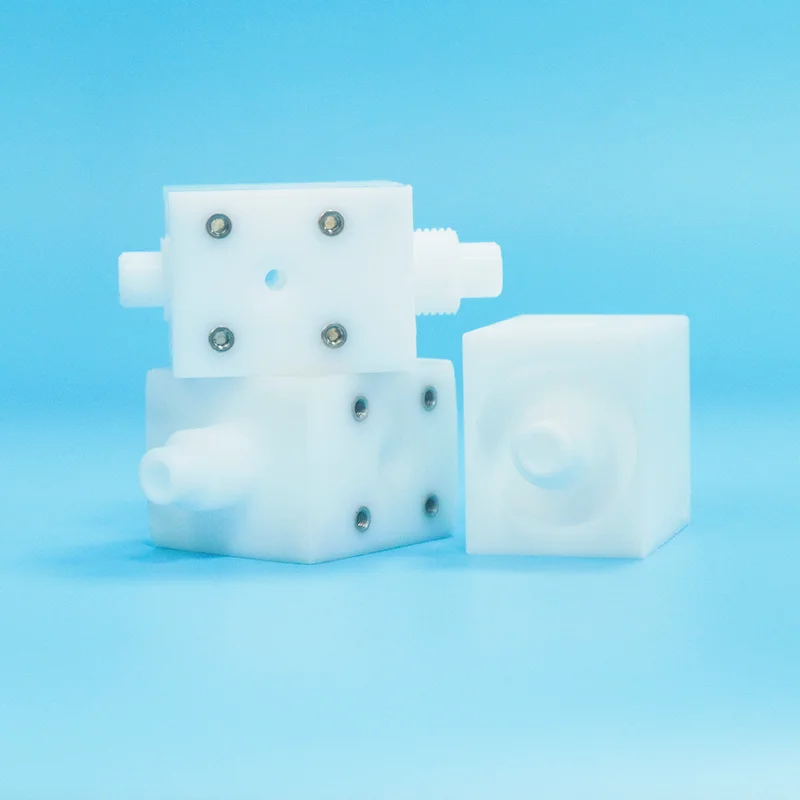

اجزای پیچیده: قسمت‌های چند ویژگی، هر شکلی که می‌توانید بکشید

گزینه های درجه مواد

درجه	بهترین برای	مزیت کلیدی	محدودیت شیمیایی	هزینه
PTFE ویرجین	مواد شیمیایی تمیز، FDA، اصطکاک کم، خدمات عمومی	مقاومت شیمیایی جهانی، کمترین اصطکاک، مطابق با FDA	نرم - مقاومت در برابر سایش کمتر	$
PTFE پر از شیشه	رسانه ساینده، بار بالا، دوغاب	3-5 برابر عمر طولانی تر در ساینده ها، استحکام	نه برای HF یا قلیایی قوی	$$
PTFE پر شده با کربن	سرعت بالا، اتلاف گرما، دویدن خشک	هدایت حرارتی، اصطکاک کم، ضد الکتریسیته ساکن	برای اکسید کننده های قوی نیست	$$
PTFE پر شده با MoS2	رسانه چسبنده، گشتاور کم، روانکاری	روانکاری افزایش یافته، اصطکاک را بیشتر کاهش می دهد	برای اسیدهای اکسید کننده نیست	$$
PTFE پر شده با برنز	فشار زیاد، بار سنگین، سایش شدید	بالاترین استحکام و مقاومت در برابر سایش	نه برای اسیدها یا آب نمک	$$$
PEEK	دمای شدید، بار زیاد، تشعشع	بالاترین استحکام، مقاومت در برابر سایش - تا +250 درجه سانتیگراد	هزینه بسیار بالا، سازگاری شیمیایی محدود	$$$$

راهنمای انتخاب سریع

اگر خدمات شما ...	انتخاب کن...
مواد شیمیایی تمیز، FDA، فشار کم	PTFE ویرجین
مواد ساینده، دوغاب، سایش بالا	PTFE پر از شیشه
سرعت بالا، اتلاف گرما، ضد الکتریسیته ساکن	PTFE پر از کربن
رسانه چسبنده، گشتاور کم، روانکاری افزایش یافته	PTFE پر از MoS2
فشار زیاد، بار سنگین، سایش شدید	PTFE پر از برنز
دمای شدید، تشعشع، دقت بالا	PEEK
مطمئن نیستید؟ رسانه، دما، فشار خود را برای ما ارسال کنید	توصیه می کنیم

برنامه های کاربردی در دنیای واقعی

مطالعه موردی 1: صندلی شیر سفارشی - 6 برابر عمر بیشتر

چالش: یک کارخانه شیمیایی دارای اندازه شیر توپی غیر استاندارد بود. صندلی های شیر استاندارد PTFE مناسب نبودند. این کارخانه صندلی‌های استاندارد را در محل اصلاح کرد، زمان‌بر، پرهزینه و عملکرد آب‌بندی به خطر افتاد. نشتی هر 3-4 ماه اتفاق می افتد.

راه‌حل: صندلی‌های شیر PTFE با ماشین‌کاری سفارشی با ابعاد دقیق سوپاپ. درجه پر از شیشه برای مقاومت در برابر سایش در محیط های ساینده.

نتیجه: تناسب کامل. بدون نیاز به تغییرات صندلی‌ها بیش از ۲ سال دوام آوردند، ۶ برابر بیشتر از صندلی‌های استاندارد اصلاح‌شده. حذف 8000 دلار در سال در هزینه های اصلاح و خرابی.

مطالعه موردی 2: مولفه PTFE پیچیده - تحمل های محدود به دست آمده است

چالش: یک سازنده تجهیزات نیمه هادی برای استفاده در اتاق تمیز به یک جزء پیچیده PTFE با تحمل ±0.02 میلی متر، ویژگی های متعدد و خلوص فوق العاده بالا نیاز داشت. PTFE استاندارد نمی تواند دقت ابعاد را برآورده کند.

راه‌حل: ماشین‌کاری CNC دقیق با تجهیزات کنترل‌شده دما (۶۸ تا ۷۲ درجه فارنهایت) برای حفظ ثبات ابعادی. بازپخت ضد استرس برای جلوگیری از جریان سرد اعمال می شود. PTFE ویرجین با خلوص بالا با قابلیت ردیابی کامل.

نتیجه: هندسه پیچیده در محدوده تحمل به دست آمد. آلودگی صفر در اعتبارسنجی اتاق تمیز. سفارشات تکرار چندگانه قرار داده شده است.

مطالعه موردی 3: واشر سفارشی با قطر بزرگ - بدون درز، بدون نشتی

چالش: یک کارخانه مواد شیمیایی به واشر PTFE برای فلنج شیشه‌ای با قطر 2000 میلی‌متر نیاز داشت. واشر استاندارد در این اندازه موجود نیست. واشرهای برش سفارشی از ورق بسیار گران بودند و دارای نقاط ضعف درز بودند.

راه‌حل: واشر PTFE سفارشی قالب‌گیری فشرده با قطر دقیق 2000 میلی‌متر، ضخامت بهینه‌شده برای محافظت از فلنج با روکش شیشه‌ای.

نتیجه: ساختار قالب‌گیری شده یک تکه - بدون درز. تناسب کامل. بدون آسیب به فلنج شیشه ای. واشر به مدت 18 ماه بدون نشتی کار کرد.

توجه: نتایج واقعی پرونده بسته به شرایط برنامه متفاوت است. برای توصیه های کاربردی خاص با ما تماس بگیرید.

Factory Factory Factory Factory

مشخصات فنی

خواص مواد PTFE

اموال	ارزش	روش تست
تراکم	2.15-2.20 g/cm³	ASTM D792
استحکام کششی	20-35 مگاپاسکال	ASTM D638
ازدیاد طول در شکست	250-500٪	ASTM D638
ضریب اصطکاک	0.04-0.20	ASTM D1894
سختی	ساحل D 55-65	ASTM D2240
جذب آب	<0.01%	ASTM D570
دمای سرویس مداوم	-180 درجه سانتیگراد تا +200 درجه سانتیگراد	ASTM D746
دمای سرویس کوتاه مدت	تا +300 درجه سانتیگراد	—
مقاومت شیمیایی	pH 0-14 (به جز فلزات قلیایی مذاب، ترکیبات فلوئور)	—
قدرت دی الکتریک	15-50 کیلو ولت بر میلی متر	ASTM D149

قابلیت های بعدی

پارامتر	قابلیت
قطعات ماشینکاری شده - تراشکاری CNC	تا قطر 600 میلی متر × طول 1200 میلی متر
قطعات ماشینکاری - فرز CNC	تا 600×400×300 میلی متر
قطعات قالب گیری - قالب گیری فشرده	تا قطر 3300 میلی متر
حداقل ضخامت دیوار	تا 0.8 میلی متر (ماشینکاری شده)
تحمل - استاندارد	± 0.05 میلی متر
تحمل - دقت	± 0.02 میلی متر
پایان سطح	0.8-3.2 میکرومتر Ra (صیقل دادن برای پرداخت های ظریف تر)

تضمین کیفیت

مواد 100٪ رزین بکر — بدون خرد کردن مجدد، بدون مواد بازیافتی. کیفیت ثابت، دسته به دسته.

قابلیت ردیابی کامل — هر دسته قابل ردیابی از مواد خام تا محصول نهایی. گواهی مواد در صورت درخواست موجود است.

ماشینکاری دقیق — قطعاتی که با دقت ماشینکاری شده تا تحملهای محکم با استفاده از تجهیزات پیشرفته CNC.

گواهی ISO 9001:2015 — فرآیندهای تولیدی که تحت سیستم های مدیریت کیفیت ISO گواهی شده اند.

درجات مطابق با FDA موجود است — PTFE Virgin و نمرات انتخابی الزامات FDA 21 CFR 177.1550 را برآورده می کنند.

پشتیبانی رایگان DFM — ما طرح شما را ارزیابی می‌کنیم و هندسه یا مواد جایگزین را برای هزینه کمتر توصیه می‌کنیم — عملکرد مشابه، قابلیت ساخت بهتر. همراه با هر نقل قول.

نمونه اولیه برای تولید — نمونه اولیه برای تولید با حجم بالا — همه پشتیبانی می‌شوند. زمان سرب: نمونه اولیه 5-7 روز، تولید 7-15 روز.

Test Test Test Test

سوالات متداول

س: برای نقل قول قطعات PTFE ماشینکاری شده سفارشی به چه چیزی نیاز دارید و چقدر طول می کشد؟

پاسخ: چهار چیز:

(1) طراحی یا طرح: 3D (STEP/IGES)، 2D (PDF)، یا حتی یک طرح دستی با ابعاد کلیدی.

(2) درجه مواد: اگر مطمئن نیستید توصیه می کنیم.

(3) مقدار: نمونه اولیه، دسته کوچک یا تولید.

(4) کاربرد: دما، رسانه، فشار (بنابراین ما می توانیم درجه مناسب را توصیه کنیم).

نقل قول: 24 ساعت.

زمان تحویل نمونه اولیه: 5-7 روز.

زمان تولید: 7-20 روز.

حمل و نقل: 5-15 روز هوایی؛ دریا 15-30 روز.

س: چه تلورانس هایی می توانید بدست آورید، و هزینه سفارشی چقدر است؟

A: تحمل استاندارد: ± 0.05 میلی متر.

دقت: ± 0.02 میلی متر

هزینه ها به پیچیدگی، اندازه، مواد، تحمل و کمیت بستگی دارد.

مقایسه هزینه: یک قطعه استاندارد ممکن است 50 دلار قیمت داشته باشد. یک قطعه سفارشی ممکن است 200 دلار قیمت داشته باشد. اما اگر قطعه استاندارد هر 3 ماه یکبار نیاز به تعویض داشته باشد، قطعه سفارشی در سال اول هزینه خود را پرداخت می کند.

ما به بهینه‌سازی طراحی شما برای کاهش هزینه کمک می‌کنیم — بازخورد رایگان DFM با هر نقل قول. بدون هزینه های پنهان شفافیت کامل

س: محدودیت ها چیست و چگونه به من کمک می کنید از اشتباه جلوگیری کنم؟

A: دما: -180 درجه سانتیگراد تا +200 درجه سانتیگراد (تا +300 درجه سانتیگراد در کوتاه مدت).

محدودیت های شیمیایی:

PTFE ویرجین: برای فلزات قلیایی مذاب یا فلوئور نیست.

پر از شیشه: برای HF یا قلیایی قوی نیست.

پر از کربن: برای اکسید کننده های قوی نیست.

رایج‌ترین اشتباهات: طراحی برای قالب‌گیری تزریقی (PTFE را نمی‌توان قالب‌گیری تزریقی کرد)، تعیین تلورانس‌های خیلی کم (هزینه را اضافه می‌کند) یا انتخاب درجه اشتباه برای رسانه خود.

ما به شما کمک می کنیم با هر نقل قول از این بررسی رایگان DFM اجتناب کنید. ما طراحی را ارزیابی می‌کنیم، سازگاری را تأیید می‌کنیم، درجه مناسب را توصیه می‌کنیم و جایگزین‌های هندسی را برای هزینه کمتر پیشنهاد می‌کنیم.

ما فقط قطعات نمی سازیم، مشکلات آب بندی را حل می کنیم.
