آب بند فنردار نوع V

فنر داخلی مهر و موم دارای فنر نوع V نیروی آب بندی اولیه را در شرایط فشار صفر فراهم می کند. فشار سیستم بیشتر اثر آب بندی را افزایش می دهد - هر چه فشار بیشتر باشد، مهر و موم محکم تر می شود.

محدوده دمای عملیاتی: -180 درجه سانتیگراد تا +200 درجه سانتیگراد. فشار تا 45 مگاپاسکال (دینامیک) / 60 مگاپاسکال (استاتیک)؛ سرعت رفت و برگشت تا 15 متر بر ثانیه

آب بند فنری نوع V چیست؟

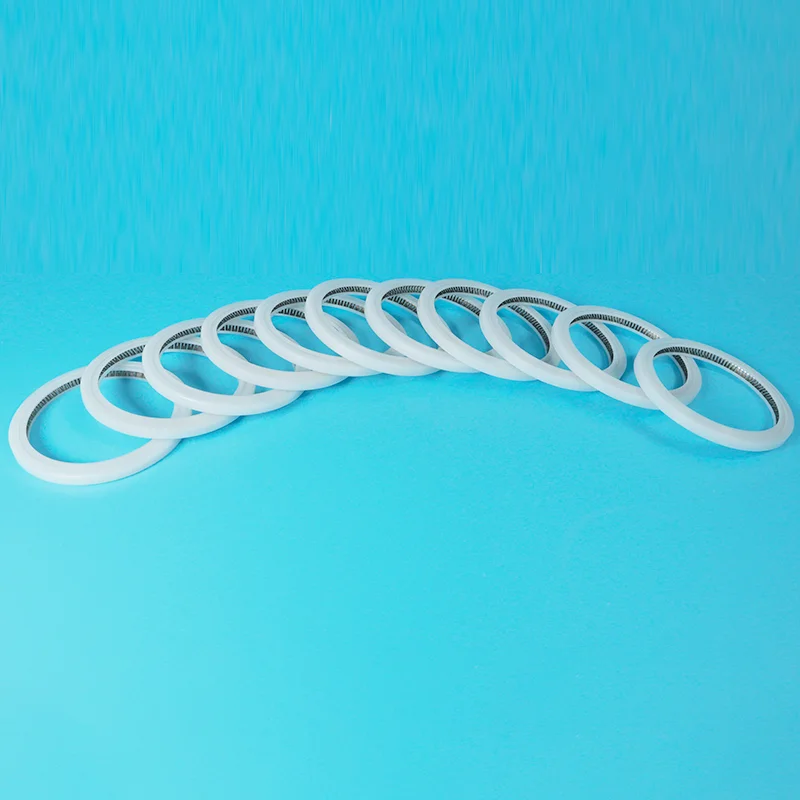

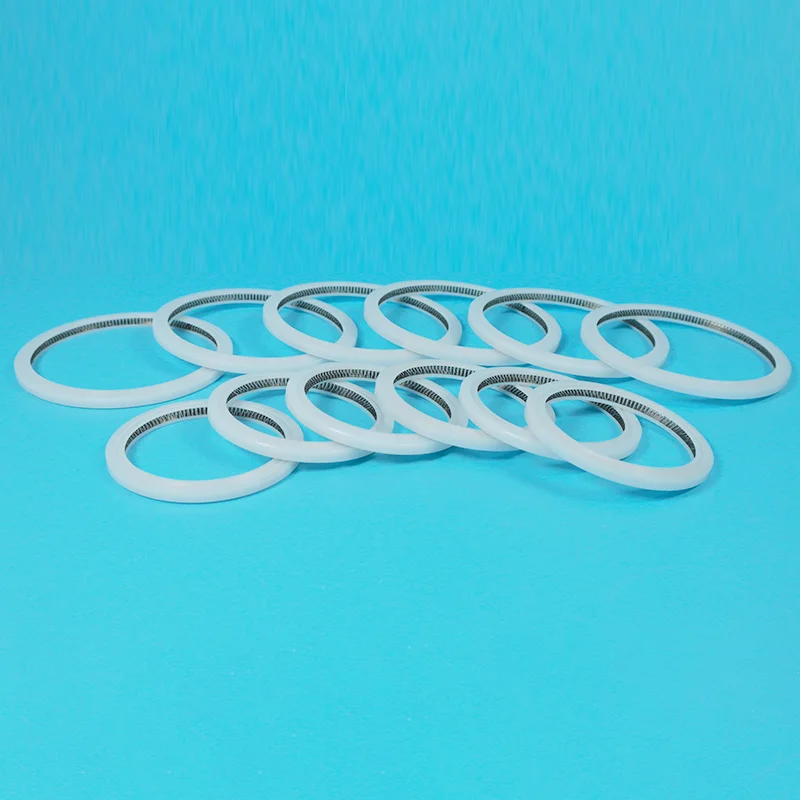

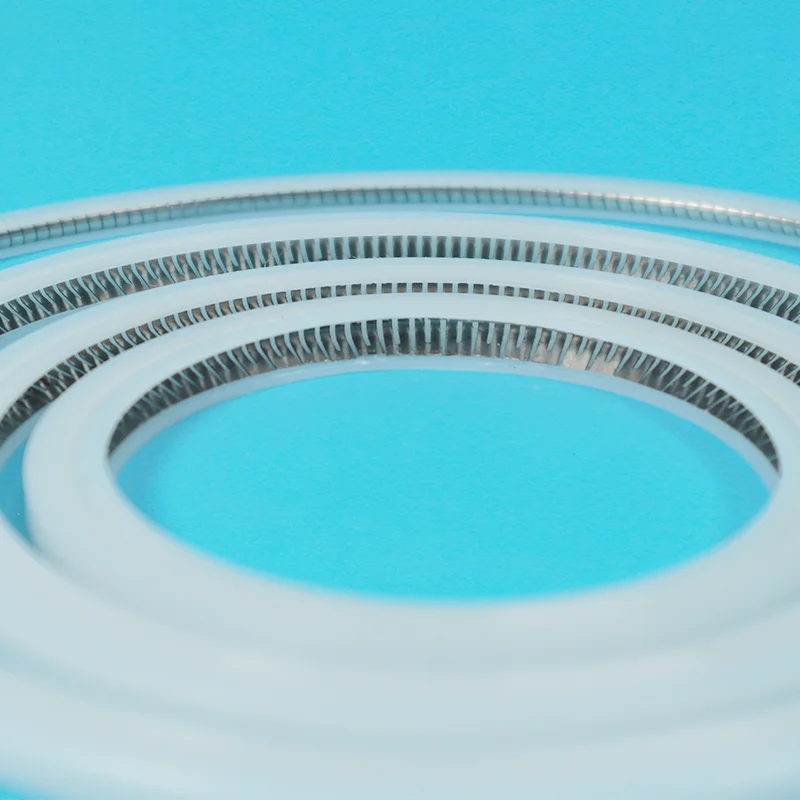

مهر و موم فنردار نوع V از یک ژاکت U شکل PTFE با یک فنر استیل ضد زنگ V شکل در داخل تشکیل شده است. فنر V دارای طراحی "کنتیلهور" است که بار خود را در لبه جلویی لبه آب بندی متمرکز می کند و یک عمل پاک کردن قابل اطمینان را ارائه می دهد.

چگونه کار می کند:

فشار صفر: فنر V نیروی آب بندی اولیه را فراهم می کند - حتی زمانی که سیستم تحت فشار نیست آب بندی می کند

تحت فشار: فشار سیستم وارد حفره U می شود و لبه های آب بند را سخت تر به سطح جفت فشار می دهد - فشار = مهر و موم محکم تر

خود نیروبخش: برای حفظ یکپارچگی مهر و موم نیازی به نیروی خارجی نیست

V-Type در مقابل U-Type: به کدام یک نیاز دارید؟

چرا V-Type را انتخاب کنید؟

راهنمای انتخاب

V-Type در مقابل O-Ring در مقابل U-Type

راهنمای انتخاب سریع

برنامه های کاربردی اولیه

برنامه های کاربردی در دنیای واقعی

مطالعه موردی 1: راکتور شیمیایی - نشت 3 سال صفر

چالش: یک کارخانه مواد شیمیایی نشت را از یک مهر و موم راکتور manway که اسیدهای تهاجمی را در دمای 150 درجه سانتی‌گراد مدیریت می‌کرد، تجربه می‌کرد. واشرهای استاندارد PTFE جریان سرد داشتند و هر 8-6 ماه یکبار نشتی داشتند. تعمیر و نگهداری نیاز به خاموش کردن و تمیز کردن کامل دارد.

راه حل: درزگیر فنری نوع V با ژاکت PTFE پر از شیشه برای بهبود مقاومت در برابر سایش نصب شده است. فنر V نیروی آب بندی ثابتی را برای جبران چرخه حرارتی و نوسانات فشار فراهم می کند.

نتیجه: نشت صفر برای بیش از ۳ سال. بدون نیاز به نگهداری حذف هزینه های تعطیلی سالانه

مطالعه موردی 2: پرکننده دارویی - مطابقت FDA حاصل شد

چالش: یک دستگاه پرکننده دارویی به یک مهر و موم برای محصول استریل دریچه دوار نیاز دارد. O-ringهای استاندارد نتوانستند آزمایش مواد استخراج‌کننده FDA را پشت سر بگذارند و به دلیل حمله شیمیایی از چرخه‌های CIP/SIP نیاز به تعویض مکرر داشتند.

راه حل: درزگیر فنری نوع V با ژاکت PTFE بکر و فنر V از جنس استنلس استیل 316 ارائه شده است. مواد مطابق با FDA مستندات کامل ارائه شده است.

نتیجه: آزمایش مواد قابل استخراج FDA را گذراند. Seal از چرخه های مکرر عقیم سازی CIP/SIP بدون تخریب جان سالم به در برد. بدون نیاز به تعویض در 18 ماه.

توجه: نتایج واقعی پرونده بسته به شرایط برنامه متفاوت است. برای توصیه های کاربردی خاص با ما تماس بگیرید.

مشخصات فنی

خواص محصول

گزینه های درجه مواد

گزینه های مواد بهار

تضمین کیفیت

رزین PTFE 100٪ ویرجین — بدون خرد کردن مجدد، بدون مواد بازیافتی. کیفیت ثابت، دسته به دسته.

Precision Spring Manufacturing — فنرهایی که با مشخصات دقیق با تجهیزات CNC ساخته شده‌اند.

قابلیت ردیابی کامل — هر دسته قابل ردیابی از مواد خام تا مهر و موم نهایی. گواهی مواد در صورت درخواست

دارای گواهی ISO 9001 — فرآیندهای تولیدی که تحت سیستم های مدیریت کیفیت ISO گواهی شده اند.

درجات مطابق با FDA موجود است — PTFE Virgin مطابق با الزامات FDA 21 CFR 177.1550 و BfR است.

آلیاژهای فنری سفارشی موجود — استاندارد SS 301/304/316. Elgiloy، Hastelloy، Inconel برای شرایط شدید.

سوالات متداول

س: آب بند فنری نوع V چیست و چه زمانی باید از آن استفاده کنم؟

A: یک مهر و موم کت U PTFE با فنر استیل ضد زنگ V شکل در داخل. از فشار صفر (فشار نیروی اولیه را فراهم می کند) به فشار بالا (فشار سیستم به لب ها انرژی می دهد) آب بندی می کند.

هنگامی که حلقه های O یا درزگیرهای لاستیکی خراب می شوند، در مواد شیمیایی تهاجمی، دماهای شدید (180- درجه سانتی گراد تا 200+ درجه سانتی گراد)، فشار بالا (تا 60 مگاپاسکال)، یا کاربردهای بحرانی که نشتی قابل قبول نیست، از آن استفاده کنید.

نوع V در مقابل نوع U: نوع V برای فلنج‌ها، روکش‌ها، وجه‌های انتهایی (آب بندی محوری). نوع U برای میله های پیستون، میل سوپاپ (آب بندی شعاعی).

اگر فلنج یا روکش را آب بندی می کنید، نوع V را انتخاب کنید.

در صورت آب بندی میله متحرک، نوع U را انتخاب کنید.

س: آب بند فنر نوع V چقدر هزینه دارد و مدت زمان آن چقدر است؟

A: هزینه به قطر، درجه مواد، آلیاژ فنر و مقدار بستگی دارد. اندازه‌های استاندارد تقریباً از X−X−Y شروع می‌شوند. اندازه های سفارشی نقل شده در هر نقاشی.

هزینه تاثیرات آلیاژ فنر: 304 SS (استاندارد، کمترین هزینه) → 316 SS (خوردگی بهبود یافته) → Elgiloy/Hastelloy/Inconel (خوردگی شدید/دمای بالا، هزینه بالاتر).

زمان هدایت:

اندازه های استاندارد: 5-7 روز.

اندازه های سفارشی: 10-15 روز.

حمل و نقل: هوا 5-10 روز، دریا 15-30 روز.

س: محدودیت ها و رایج ترین اشتباهات نصب چیست؟

الف: دما: -180 درجه سانتیگراد تا +200 درجه سانتیگراد.

فشار: حداکثر 45 مگا پاسکال (دینامیک) / 60 مگا پاسکال (استاتیک).

سرعت: تا 15 متر بر ثانیه (رفت و برگشتی)، تا 1 متر بر ثانیه (دوار).

محدودیت های شیمیایی:

ژاکت PTFE: برای فلزات قلیایی مذاب یا فلوئور عنصری نیست.

پر از شیشه: برای HF یا قلیایی قوی نیست.

پر از کربن: برای اکسید کننده های قوی نیست.

سه اشتباه رایج:

(1) آسیب رساندن به لب در حین نصب: قبل از نصب بازرسی کنید.

(2) سفت شدن بیش از حد یا طراحی نادرست شیار: PTFE به ابعاد شیار خاصی نیاز دارد. طراحی اشتباه به مهر و موم آسیب می رساند.

(3) نصب به عقب: مهر و موم های نوع V جهت دار هستند. دهانه V باید رو به سمت فشار باشد.

ما مشخصات نصب را با هر سفارش درج می کنیم. آنها را دنبال کنید.
