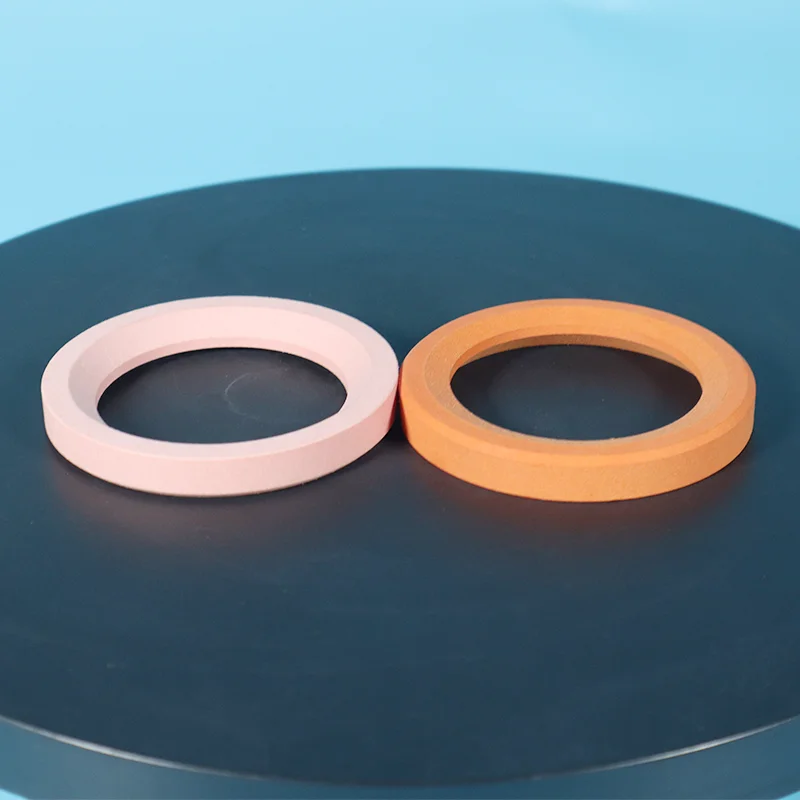

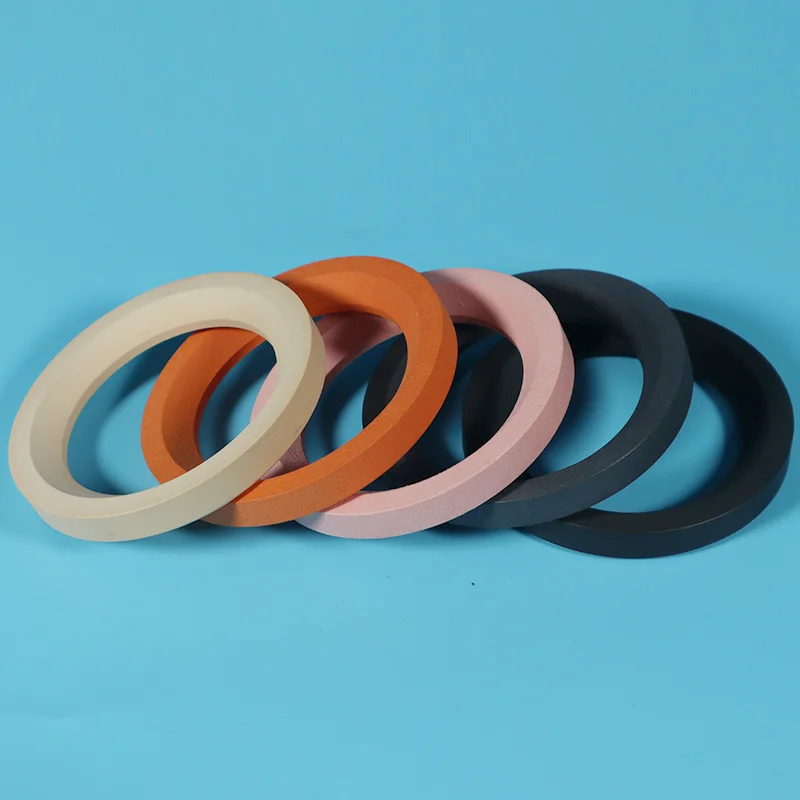

صندلی شیر PTFE اصلاح شده پر شده

صندلی های سوپاپ PTFE اصلاح شده پر شده با ترکیب الیاف شیشه، فیبر کربن یا رزین های اصلاح شده پیشرفته با دقت تولید می شوند و در نتیجه استحکام مکانیکی و پایداری ابعادی را بدون به خطر انداختن مقاومت شیمیایی افزایش می دهند.

تایفنو یک تولید کننده تخصصی با قابلیت تحقیق و توسعه و تولید داخلی است. محصولات ما با چندین گواهینامه بین المللی از جمله استانداردهای CE و FDA مطابقت دارند و در انواع مشخصات اصلاح شده مانند پر شده با الیاف شیشه، پر شده با فیبر کربن، پر شده با دی سولفید مولیبدن (MoS2) و گریدهای اصلاح شده با TFM موجود هستند.

چرا صندلی های سوپاپ PTFE اصلاح شده پر شده را انتخاب کنید؟

مشکل PTFE ویرجین

سه مزیت اصلی

1. افزایش مقاومت در برابر خزش

PTFE استاندارد تحت بار ثابت به طور دائم تغییر شکل می دهد که منجر به نشتی و تعویض مکرر می شود. ترکیبات PTFE اصلاح‌شده، از جمله رزین‌های اصلاح‌شده TFM™ و گریدهای پر از شیشه/کربن، در برابر تغییر شکل تحت بار مقاومت می‌کنند و نیروی آب‌بندی را در طول سرویس طولانی‌مدت حفظ می‌کنند. نتیجه یک صندلی سوپاپ است که گشتاور را طولانی تر نگه می دارد و محکم تر آب بندی می کند.

2. مقاومت در برابر سایش برتر

نشیمنگاه‌های شیر در محیط‌های ساینده، دوغاب‌ها، ماسه یا سیال‌های متبلور به سرعت فرسوده می‌شوند. PTFE پر از شیشه استحکام فشاری و استحکام بیشتری را ارائه می دهد، در حالی که نمرات پر شده با کربن اصطکاک و اتلاف حرارت کم را ارائه می دهد. بهبود مقاومت در برابر سایش می تواند عمر مفید را 3 تا 5 برابر بیشتر از PTFE بکر افزایش دهد.

3. نرخ نفوذ کمتر

در خدمات شیمیایی حیاتی، رسانه ها می توانند به آرامی از طریق PTFE بکر نفوذ کنند، به بدنه دریچه حمله کنند یا به اتمسفر فرار کنند. رزین های PTFE اصلاح شده مانند TFM™ PTFE ساختار پلیمری متراکم تری دارند که به طور قابل توجهی نفوذ را کاهش می دهد و یکپارچگی مهر و موم را بهبود می بخشد.

مقایسه: PTFE اصلاح شده در مقابل PTFE ویرجین

مقایسه هزینه و عملکرد

بینش کلیدی: PTFE ویرجین هزینه اولیه کمتری دارد - اما اگر آن را هر 6 تا 12 ماه تعویض کنید، هزینه تجمعی قطعات + نیروی کار + زمان خرابی به سرعت از هزینه صندلی PTFE اصلاح شده که 3 تا 5 سال دوام می آورد بیشتر می شود.

مقایسه عملکرد

برنامه های کاربردی

صنایع اولیه

تجهیزات معمولی

دریچه های توپی شناور و قیچی

شیرهای پروانه ای

شیرهای دروازه و شیرهای گلوب

سوپاپ ها را وصل کنید

شیرهای کنترل و دریچه گاز

برنامه های کاربردی در دنیای واقعی

مطالعه موردی 1: افزایش عمر سرویس 4 برابر با PTFE اصلاح شده

چالش: یک کارخانه مواد شیمیایی به دلیل تغییر شکل خزشی و نشتی، صندلی‌های شیر PTFE را در شیرهای کنترلی که اسید تهاجمی را مدیریت می‌کنند، تعویض می‌کرد. هزینه خرابی برای تعویض 5000 دلار به ازای هر شیر در هر رویداد.

راه‌حل: به صندلی‌های PTFE اصلاح‌شده TFM با مقاومت در برابر خزش و پایداری ابعادی تغییر یافته است.

نتیجه: صندلی‌ها بیش از ۳ سال دوام داشتند، ۴ برابر بیشتر از PTFE بکر. حذف 3 رویداد تعویض در هر شیر.

کل صرفه جویی: 15000 دلار برای هر شیر طی 3 سال، به علاوه کاهش خطرات نیروی کار و ایمنی.

مطالعه موردی 2: مشکل نفوذ دریچه توپی حل شد

چالش: مشتری سازنده شیر توپی از صندلی‌های شیر PTFE استفاده می‌کرد که مقاومت کافی در برابر تغییر شکل، سایش و نفوذ نداشت. PTFE همچنین تمایل به تورم و انقباض داشت که باعث ایجاد مهر و موم ناقص می شد.

سازنده با متخصصان مواد همکاری کرد تا مواد صندلی سوپاپ را به PTFE اصلاح شده TFM™ تغییر دهد، که مقاومت در برابر تغییر شکل بسیار بیشتر و نرخ نفوذ کمتری نسبت به PTFE استاندارد ارائه می دهد.

این ماده همچنین سطح صاف تری را ارائه می دهد، اصطکاک را کاهش می دهد و آب بندی توپ به صندلی را بهبود می بخشد.

نتیجه: صندلی جدید مقاومت در برابر نفوذ بهتر، پایداری ابعادی بهبود یافته و یکپارچگی ساختاری را افزایش داد. تولید کننده اکنون این صندلی های شیر را در اندازه های ¾ تا 54 اینچ با کاربرد در صنایع شیمیایی، اتانول، نفت و گاز، راه آهن، کاغذ و صنایع غذایی تولید می کند.

مطالعه موردی 3: PTFE پر از شیشه برای سرویس دوغاب

چالش: یک عملیات معدنی هر 4 تا 6 هفته یک‌بار صندلی‌های شیر را روی شیرهای دوغابی که ذرات سنگ ساینده را مدیریت می‌کردند، تعویض می‌کرد. صندلی‌های PTFE به‌سرعت فرسوده می‌شدند و باعث وقفه‌های مکرر در تولید می‌شدند.

راه‌حل: به صندلی‌های PTFE پر از شیشه با مقاومت در برابر سایش و استحکام ارتقا یافته است.

نتیجه: صندلی‌ها ۸ ماه دوام داشتند، ۸ برابر بیشتر از PTFE بکر. زمان تولید به طور قابل توجهی افزایش یافت. فواصل نگهداری از هفته ها به ماه ها افزایش یافت.

توجه: نتایج واقعی پرونده بسته به شرایط برنامه متفاوت است. برای توصیه های کاربردی خاص با ما تماس بگیرید.

مشخصات فنی

گزینه های درجه مواد

چرا تایفنو را انتخاب کنید؟

مواد 100٪ رزین بکر — بدون خرد کردن مجدد، بدون مواد بازیافتی. کیفیت ثابت، دسته به دسته.

قابلیت ردیابی کامل — هر دسته قابل ردیابی از مواد خام تا محصول نهایی. گواهی مواد در صورت درخواست موجود است.

ماشینکاری دقیق — صندلی‌ها با استفاده از ماشین‌های تراش CNC با دقت ماشینکاری شده تا تحمل‌های محکم (دقت 0.1 میلی‌متر در دسترس) هستند.

گواهی ISO — فرآیندهای تولیدی که تحت سیستم‌های مدیریت کیفیت ISO تأیید شده‌اند.

درجات سازگار با FDA موجود است — PTFE Virgin و نمرات اصلاح شده انتخابی الزامات FDA 21 CFR 177.1550 را برآورده می کنند.

پشتیبانی طراحی سفارشی — پشتیبانی مهندسی برای بهینه‌سازی هندسه صندلی برای طراحی سوپاپ خاص شما.

سوالات متداول

س: صندلی سوپاپ PTFE اصلاح شده پر شده چیست و چه زمانی باید از PTFE بکر ارتقاء دهم؟

پاسخ: صندلی‌های شیر PTFE اصلاح‌شده، پرکننده‌هایی مانند فیبر شیشه، کربن یا رزین‌های پیشرفته را برای بهبود استحکام مکانیکی، مقاومت در برابر خزش و مقاومت در برابر سایش و در عین حال حفظ مقاومت شیمیایی PTFE اضافه می‌کنند.

زمانی ارتقا دهید: صندلی‌های PTFE بکر فعلی شما تحت فشار تغییر شکل می‌دهند، زود فرسوده می‌شوند یا اجازه نفوذ رسانه را می‌دهند. در این موارد، PTFE اصلاح شده می تواند عمر سرویس را 3 تا 5 برابر افزایش دهد و زمان خرابی و هزینه کل را کاهش دهد.

س: پر شده از شیشه در مقابل پر شده با کربن در مقابل TFM™ اصلاح شده، کدام درجه با شیر من مطابقت دارد؟

A: سه درجه، سه کاربرد مختلف:

پر از شیشه: ساینده، دوغاب، بار بالا، بالاترین مقاومت در برابر سایش و استحکام. نه برای HF یا قلیایی قوی.

پر از کربن: سرعت بالا، عملکرد خشک، اتلاف گرما، بهترین هدایت حرارتی و اصطکاک کم. برای اکسید کننده های قوی نیست.

TFM™ اصلاح شده: حساس به نفوذ، چرخه حرارتی، خدمات شیمیایی حیاتی، ساختار متراکم‌تر، بازیابی بهتر استرس. هزینه بالاتر، اما طولانی ترین عمر خدمات.

قانون سریع:

آیا نیاز به مقاومت در برابر سایش دارید؟ پر از شیشه.

آیا نیاز به دفع گرما دارید؟ پر از کربن.

آیا به کنترل نفوذ و عمر طولانی نیاز دارید؟ TFM™.

س: محدودیت ها و رایج ترین اشتباه نصب چیست؟

الف: دما: -180 درجه سانتیگراد تا +200 درجه سانتیگراد (بسته به درجه).

فشار: تا 414 بار - بر اساس طرح و جنس متفاوت است.

محدودیت های شیمیایی:

پر از شیشه: برای HF یا قلیایی قوی نیست - شیشه واکنش می دهد

پر از کربن: برای اکسید کننده های قوی نیست - کربن اکسید می شود

Virgin PTFE & TFM™: برای فلزات قلیایی مذاب یا گاز فلوئور مناسب نیست

رایج ترین اشتباه: فشرده سازی بیش از حد. PTFE اصلاح‌شده سخت‌تر از PTFE بکر است و به نیروی نشستن دقیق نیاز دارد. فشرده سازی بیش از حد به صندلی آسیب می زند. خیلی کم باعث نشتی می شود.
