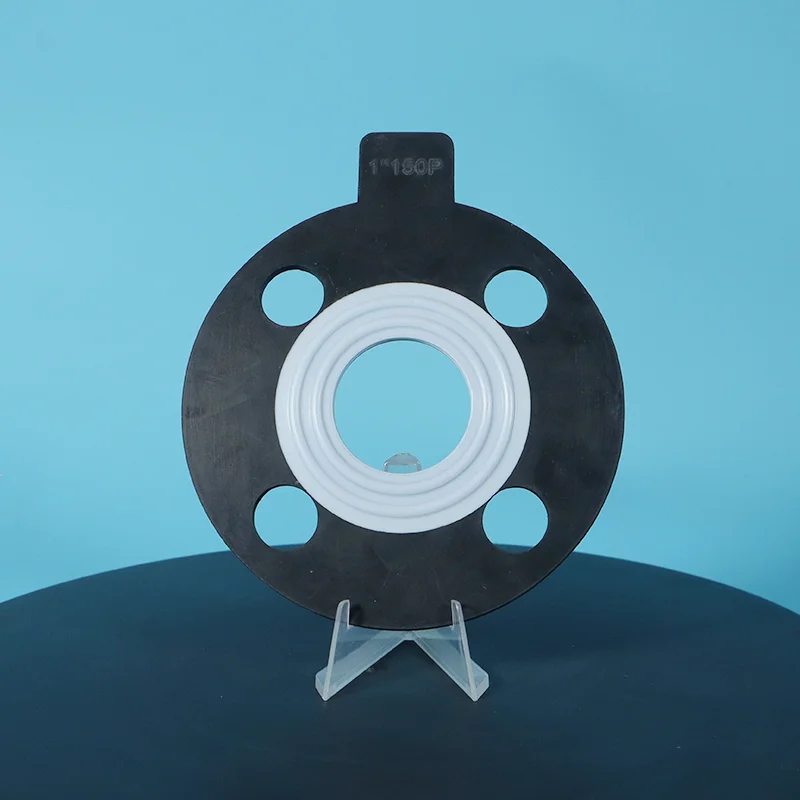

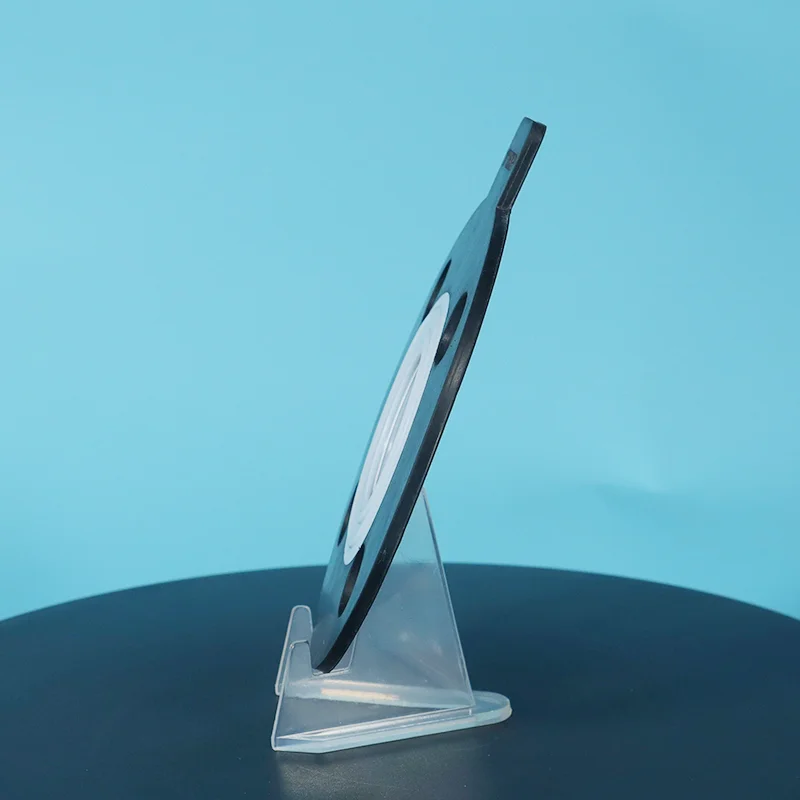

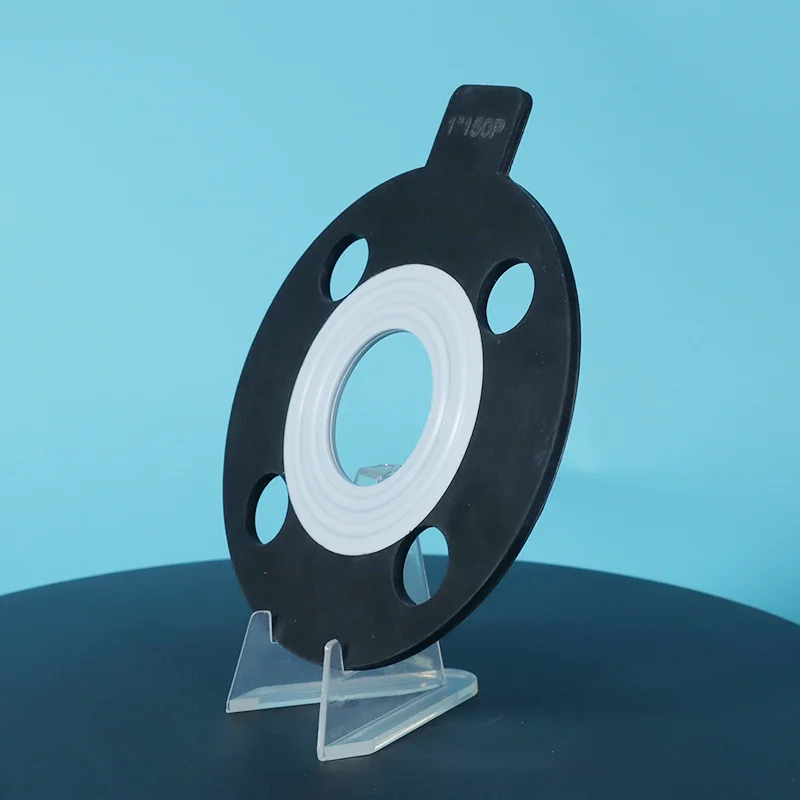

واشر لاستیکی پاکت PTFE با خط واترمارک یک هسته لاستیکی است که به طور کامل در PTFE محصور شده است، با الگوی موج دار آب (دندانه ای) روی صفحه آب بندی. پوشش PTFE مقاومت شیمیایی جهانی (pH 0-14) را فراهم می کند. سطح موج دار آب کلید است، آن را به مهر و موم قابل اعتماد در گشتاور کم، جلوگیری از آسیب فلنج در فلنج های شیشه ای و پلاستیکی است.
اندازه، رسانه و دمای فلنج خود را به تایفنو ارسال کنید، ما می توانیم راه حل های سفارشی و قیمت مستقیم کارخانه را ارائه دهیم.
واشر با روکش لاستیکی PTFE یک واشر آب بندی کامپوزیتی است که از یک هسته لاستیکی که به طور کامل در یک پوشش PTFE محصور شده است، با الگوی موج دار آب (دندانه ای) روی سطح آب بندی تشکیل شده است. این طرح ترکیبی از تراکم پذیری لاستیک با مقاومت شیمیایی PTFE و دستگیره آب بندی یک الگوی سطح دندانه دار است.
هسته لاستیکی: تراکم پذیری، بازیابی و سازگاری با فلنج های ناهموار را فراهم می کند.
پوشش PTFE: مقاومت شیمیایی جهانی (pH 0-14)، سطح نچسب را فراهم می کند و از آلودگی رسانه ها جلوگیری می کند.
سطح موج دار آب: الگوی دندانهدار روی سطح آببندی، یک چسبندگی قابل اعتماد را تحت گشتاور پیچ کم فراهم میکند - از لغزش جلوگیری میکند و نیاز بار پیچ را کاهش میدهد.
آببندی با گشتاور کم: سطح موجدار آب سطح فلنج را با بار پیچ کمتری نسبت به PTFE صاف میگیرد و از فلنجهای شکننده محافظت میکند.
سازگار با فلنج: هسته لاستیکی نرم و پوشش PTFE از فلنج های شیشه ای، پلاستیکی و FRP محافظت می کند.
مقاومت شیمیایی: پوشش PTFE مقاومت pH 0-14 را ایجاد می کند، از هسته لاستیکی در برابر حملات شیمیایی محافظت می کند.
تراکم پذیری: هسته لاستیکی بی نظمی های فلنج را پر می کند و شل شدن پیچ را جبران می کند
|
ویژگی |
PTFE با روکش لاستیکی |
PTFE گسترش یافته (ePTFE) |
PTFE جامد |
واشر پاکت |
|
تراکم پذیری |
★★★★★ عالی |
★★★★★ عالی |
★★☆☆☆ فقیر |
★★★☆☆ متوسط |
|
بازیابی |
★★★★★ عالی |
★★★★☆ خوب |
★★☆☆☆ فقیر |
★★★☆☆ متوسط |
|
آب بندی با گشتاور کم |
★★★★★ دستگیره موج دار آب |
★★★★☆ سازگار |
★★☆☆☆ |
★★★☆☆ |
|
مقاومت شیمیایی |
★★★★☆ پوشش PTFE |
★★★★★ pH 0-14 |
★★★★★ |
★★★★☆ |
|
محدوده دما |
-180 درجه سانتیگراد تا +200 درجه سانتیگراد |
-196 درجه سانتیگراد تا +200 درجه سانتیگراد |
-180 درجه سانتیگراد تا +200 درجه سانتیگراد |
تا +260 درجه سانتیگراد |
|
مطابق با FDA |
✅ بله (EPDM/سیلیکون) |
✅ بله |
✅ بله |
⚠️بستگی به پرکننده دارد |
|
بهترین برای |
گشتاور کم، فلنج های شیشه ای، فلنج های پلاستیکی |
فلنج های آسیب دیده، گشتاور کم، خدمات شیمیایی |
مواد شیمیایی تمیز، فلنج های صاف |
خدمات شیمیایی عمومی |
|
اگر درخواست شما ... |
انتخاب کن... |
چرا |
|
فلنج های شیشه ای، فلنج های پلاستیکی - به گشتاور کم + مقاومت شیمیایی نیاز دارند |
PTFE با روکش لاستیکی |
سطح موج دار آب مهر و موم کم گشتاور را فراهم می کند، هسته لاستیکی از فلنج ها محافظت می کند |
|
فلنج های آسیب دیده یا تاب خورده - به سازگاری + مقاومت شیمیایی نیاز دارند |
PTFE گسترش یافته |
مطابق با بی نظمی، PTFE خالص |
|
مواد شیمیایی تمیز، فلنج های صاف، حداکثر خلوص شیمیایی |
PTFE جامد |
حداکثر مقاومت شیمیایی، بدون هسته لاستیکی |
|
خدمات شیمیایی عمومی + تراکم پذیری متوسط |
واشر پاکت |
تعادل خوب مقاومت شیمیایی + تراکم پذیری |
|
مواد لاستیکی |
محدودیت دما |
بهترین برای |
مطابق با FDA |
|
EPDM |
-40 درجه سانتیگراد تا +120 درجه سانتیگراد |
آب، بخار، مواد شیمیایی ملایم |
✅ بله |
|
NBR (نیتریل) |
-30 درجه سانتیگراد تا +100 درجه سانتیگراد |
روغن، سوخت، سیالات هیدرولیک |
❌ خیر |
|
سیلیکون |
60- تا 200+ درجه سانتی گراد |
دمای بالا، تماس با غذا |
✅ بله |
|
FKM (Viton) |
-20 درجه سانتیگراد تا +200 درجه سانتیگراد |
مواد شیمیایی تهاجمی، دمای بالا، روغن |
❌ خیر |
|
صنعت |
برنامه |
چرا این واشر |
|
تجهیزات با روکش شیشه ای |
راکتورهای با روکش شیشه ای، کشتی ها |
گشتاور کم، ملایم در سطوح شکننده |
|
فلنج های پلاستیکی و FRP |
لوله های پلاستیکی، تجهیزات FRP |
گشتاور کم از آسیب دیدن فلنج جلوگیری می کند |
|
پردازش شیمیایی |
فلنج های ناهموار، اتصالات پمپ |
هسته لاستیکی با بی نظمی مطابقت دارد |
|
غذا و نوشیدنی |
اتصالات بهداشتی - مطابق با FDA |
مواد مطابق با FDA موجود است |
|
تصفیه آب |
خطوط آب، خدمات شیمیایی ملایم |
هسته EPDM + پوشش PTFE |
|
پارامتر |
ارزش |
|
محدوده دما |
-180 درجه سانتیگراد تا +200 درجه سانتیگراد (بستگی به هسته لاستیکی دارد) |
|
محدوده pH |
0-14، پوشش PTFE مقاومت جهانی را فراهم می کند |
|
گزینه های هسته لاستیکی |
EPDM، NBR، سیلیکون، FKM |
|
ضخامت پوشش PTFE |
0.5-1.0 میلی متر (معمولی) |
|
الگوی سطح |
موج دار شدن آب / سطح دندانه دار |
|
مطابق با FDA |
بله (EPDM، نمرات سیلیکون) |
|
محدوده اندازه |
اندازه های استاندارد فلنج و ابعاد سفارشی |
رزین PTFE 100٪ ویرجین — کیفیت ثابت، دسته به دسته
هسته لاستیکی ممتاز — الاستومرهای با کیفیت بالا با قابلیت ردیابی کامل
کپسوله کامل — PTFE به طور کامل هسته لاستیکی را می پوشاند — بدون لاستیک در معرض
درجات مطابق با FDA موجود است — نمرات EPDM و سیلیکون الزامات FDA را برآورده می کنند
قابلیت ردیابی کامل — گواهیهای مواد در صورت درخواست موجود است
اندازههای سفارشی — در اندازههای استاندارد فلنج و ابعاد سفارشی موجود است
زمان سرب - اندازههای استاندارد 5-10 روز؛ اندازه های سفارشی 10-15 روز
در یک کارخانه تولید آفتکشها در ژجیانگ، یک راکتور با روکش شیشهای تحت شرایط پردازش شیمیایی سخت قرار گرفت، با چرخه فشار روزانه بین خلاء -0.09MPa و فشار نیتروژن 0.8MPa.
به دلیل نوسانات مکرر خلاء و فشار مثبت، واشرهای اصلی از بازیابی ناکافی و کاهش تنش آب بندی رنج می بردند که منجر به خرابی های مکرر آب بندی و مسائل نشتی می شد که بر تولید مداوم تأثیر می گذاشت.
برای برآورده کردن الزامات مقاومت شیمیایی، بازیابی فشرده سازی و عملکرد آب بندی پویا، واشرهای محصور شده PTFE با هسته لاستیکی با سطح آب بندی دندانه دار به عنوان راه حل جایگزین نصب شدند. لایه بیرونی PTFE مقاومت بسیار خوبی در برابر مواد شیمیایی خورنده ایجاد می کند، در حالی که هسته لاستیکی خاصیت ارتجاعی و جبران فشرده سازی عالی را ارائه می دهد و به واشر اجازه می دهد تا تغییرات مکرر خلاء و فشار را در خود جای دهد.
پس از تعویض، راکتور به مدت بیش از 1 سال بدون نشتی یا خرابی در آب بندی به طور قابل اعتماد کار کرده است، که به طور قابل توجهی پایداری تجهیزات و قابلیت اطمینان عملیاتی را بهبود می بخشد.
پاسخ: یک واشر با روکش لاستیکی PTFE از یک هسته لاستیکی تشکیل شده است که به طور کامل در یک پوشش PTFE محصور شده است، با یک الگوی سطح موج دار آب (دندانه ای) روی سطح آب بندی. هسته لاستیکی تراکم پذیری و بازیابی را فراهم می کند و با فلنج های ناهموار مطابقت دارد و شل شدن پیچ را جبران می کند.
پوشش PTFE مقاومت شیمیایی را ایجاد می کند و از آلودگی رسانه ها جلوگیری می کند. سطح موج دار آب یک چسبندگی قابل اعتماد را تحت گشتاور پیچ کم فراهم می کند.
زمانی که از آن استفاده کنید: فلنج های شیشه ای، فلنج های پلاستیکی، فلنج های FRP، آب بندی با گشتاور کم مورد نیاز، سطوح فلنج ناهموار یا آسیب دیده، کاربردهایی که به مقاومت شیمیایی و تراکم پذیری نیاز دارند.
زمانی که از آن استفاده نکنید: دماهای شدید بالای 200 درجه سانتیگراد (از PTFE منبسط شده یا روکش فلزی استفاده کنید)، کاربردهایی که هسته لاستیکی با رسانه سازگار نیست (تأیید سازگاری با مواد شیمیایی)، یا خدمات فشار بالا که نیاز به مقاومت در برابر انفجار شدید دارند.
پاسخ: هر دو برای فلنج های شیشه ای عالی هستند، اما اولویت های متفاوتی دارند.
PTFE روکش لاستیکی: هسته لاستیکی حداکثر تراکم پذیری و بازیابی را فراهم می کند. سطح موج دار آب چسبندگی آب بندی را با کمترین گشتاور فراهم می کند. پوشش PTFE مقاومت شیمیایی را ایجاد می کند.
بهترین زمان: به حداکثر محافظت از فلنج، کمترین گشتاور ممکن نیاز دارید و مواد هسته لاستیکی با رسانه شما سازگار هستند.
PTFE گسترش یافته (ePTFE): PTFE خالص، بدون هسته لاستیکی. مطابق با بی نظمی های فلنج است. مقاومت شیمیایی عالی و محدوده دمایی.
بهترین زمانی که: رسانه شما با هیچ هسته لاستیکی سازگار نیست، به انطباق با FDA/USP نیاز دارید، یا به سازگاری شیمیایی گسترده تری نیاز دارید.
قانون سریع:
کمترین گشتاور + سازگاری لاستیکی → PTFE با روکش لاستیکی.
سازگاری شیمیایی + سازگاری FDA → ePTFE.
الف: دما: -180 درجه سانتیگراد تا +200 درجه سانتیگراد (بستگی به هسته لاستیکی دارد).
شیمیایی: pH 0-14، پوشش PTFE مقاومت جهانی را فراهم می کند، اما هسته لاستیکی دارای محدودیت های شیمیایی است.
فشار: پایین تر از واشرهای هسته فلزی، نه برای فشار بسیار زیاد.
سه اشتباه رایج:
(1) استفاده از هسته لاستیکی اشتباه برای رسانه: پوشش PTFE از هسته لاستیکی محافظت می کند اما اگر PTFE آسیب دیده باشد، هسته لاستیکی باید با رسانه سازگار باشد.
(2) بیش از حد سفت شدن: هسته لاستیکی نرم است. فشرده سازی بیش از حد می تواند به پوشش PTFE آسیب برساند. از گشتاور کم با نصب کنترل شده استفاده کنید.
(3) بیش از حد دما: حد دمای هسته لاستیکی کمتر از پوشش PTFE است. محدودیت کلی واشر توسط هسته لاستیکی تنظیم می شود، نه PTFE.
