واشر پاکت PTFE نوع B

واشر پاکت PTFE نوع B آب بندی بهتری نسبت به نوع A دارد و هزینه کمتری نسبت به PTFE جامد دارد. نقطه ضعف واشرهای نوع A را از بین می برد، از حملات رسانه ای خورنده جلوگیری می کند. برای دریافت راه حل سفارشی با تایفنو تماس بگیرید، ما همچنین می توانیم پشتیبانی فنی و نمونه رایگان ارائه دهیم.

ارسال استعلام

توضیحات محصول

واشر پاکت PTFE نوع B از بلوک PTFE به یک مقطع مربعی ماشینکاری می شود و به طور کامل هسته پرکننده را بدون شکاف محصور می کند. یکپارچگی آب بندی بهتر از نوع A. هزینه کمتر از PTFE جامد.

اندازه فلنج و رسانه خود را به تایفنو ارسال کنید، ما یک تولید کننده حرفه ای هستیم و می توانیم راه حل های سفارشی ارائه دهیم.

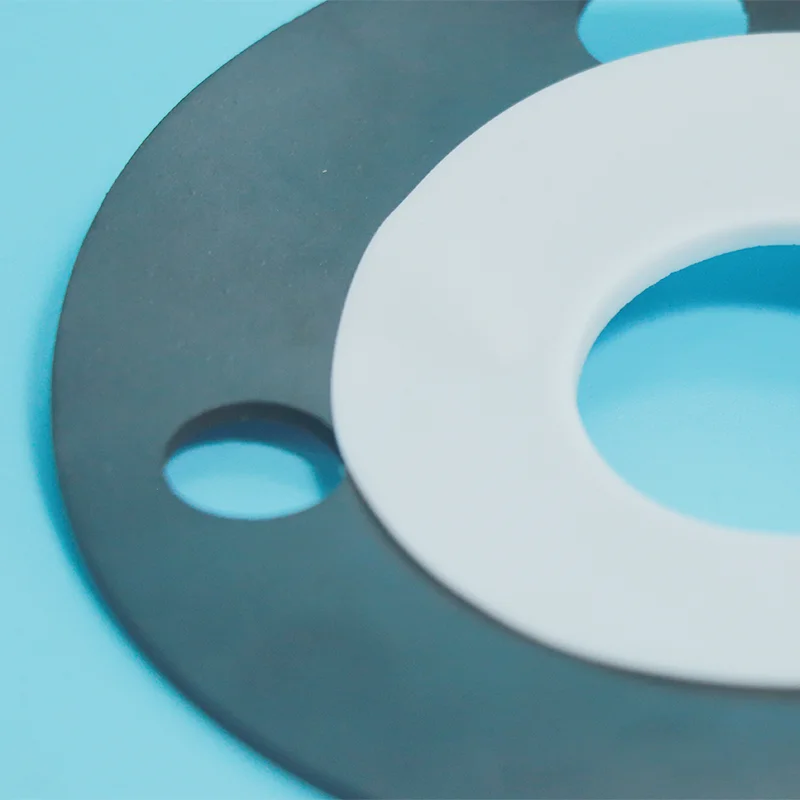

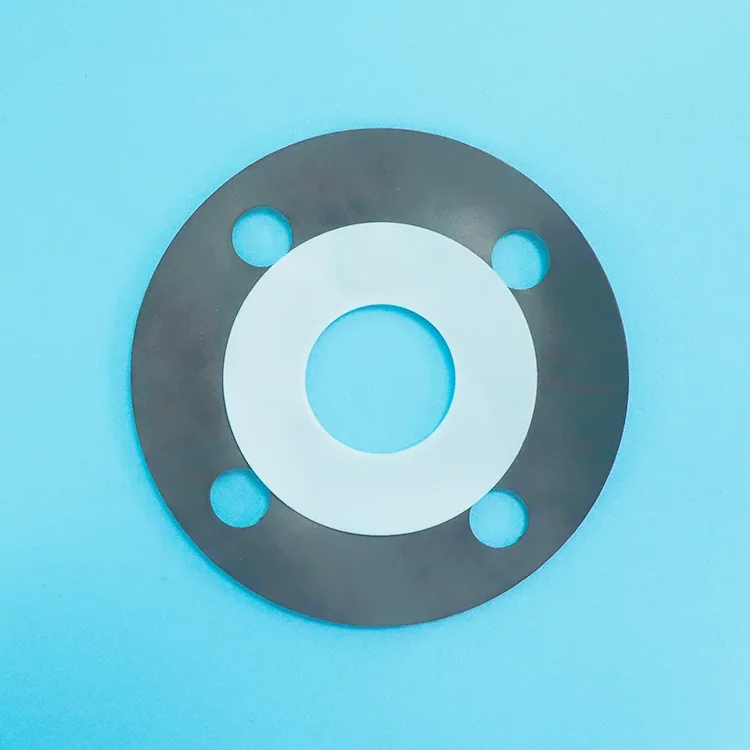

Type B PTFE Envelope Gasket

واشر پاکت PTFE نوع B چیست؟

یک واشر پاکت PTFE نوع B از یک ژاکت بیرونی PTFE تشکیل شده است که از بلوک یا ورق جامد PTFE ساخته شده است و به طور کامل یک هسته پرکننده نرم را در بر می گیرد. بر خلاف نوع A (که دارای یک شکاف از لبه بیرونی است)، نوع B با سطح مقطع مربعی ماشین کاری می شود و هیچ شکافی ندارد - هسته پرکننده به طور کامل در داخل پاکت PTFE مهر و موم شده است.

ساختار:

ژاکت PTFE: از بلوک یا ورق PTFE به صورت مقطع مربعی ماشینکاری شده است و هسته پرکننده را کاملاً بدون شکاف آشکار می‌پوشاند.

هسته پرکننده: مواد غیر فلزی مانند ورق لاستیکی غیر آزبست، فیبر فشرده یا ورق کامپوزیت گرافیت

ساختار نوع B: پاکت کامل با سطح مقطع مربعی ماشینکاری شده، بدون شکاف، بدون پرکننده در معرض، یکپارچگی آب بندی بهتر

ویژگی های کلیدی:

بدون شکاف: هسته پرکننده به طور کامل در کت PTFE مهر و موم شده است، بدون نقطه ضعف آشکار

یکپارچگی آب بندی بهتر: ساختار ماشینکاری شده عملکرد آب بندی بهتری را در مقایسه با نوع A ارائه می دهد

تطبیق قطر داخلی: قطر داخلی را می توان برای مطابقت با سوراخ فلنج ماشین کاری کرد، از تلاطم جریان جلوگیری کرد و فرسایش را کاهش داد.

راهنمای مقایسه و انتخاب

نوع A در مقابل نوع B در مقابل نوع C در مقابل PTFE جامد

ویژگی	نوع A (شکاف)	نوع B (ماشین کاری)	نوع C (فلز راه راه)	PTFE جامد
ساخت و ساز	شکاف از لبه بیرونی	مقطع مربعی ماشینکاری شده	درج فلزی راه راه	PTFE جامد یک تکه
شکاف / نقطه ضعف	بله	خیر	خیر	خیر
هسته پرکننده	نرم غیر فلزی	نرم غیر فلزی	فلز (304/316 SS)	هیچ - PTFE جامد
محدودیت فشار	حداکثر 4.0 مگاپاسکال	حداکثر 5.0 مگاپاسکال	بالاترین	حداکثر 10.0 MPa+
مقاومت شیمیایی	★★★★☆	★★★★★	★★★★☆	★★★★★
هزینه	دلار - مقرون به صرفه ترین	$$	$$$	$$$$
بهترین برای	فشار کم، مواد شیمیایی عمومی	فشار متوسط-بالا، سرویس بحرانی	فشار بالا، چرخه حرارتی	حداکثر مقاومت شیمیایی، خلوص بالا

راهنمای انتخاب سریع

اگر درخواست شما ...	انتخاب کن...	چرا
خدمات خورنده کم فشار، مواد شیمیایی عمومی، هزینه آگاهانه	نوع A	اقتصادی، مقاومت شیمیایی خوب
فشار متوسط-بالا، مواد شیمیایی حیاتی، یکپارچگی آب بندی بهتر	نوع B	بدون شکاف، کپسولاسیون کامل، هزینه کمتر از PTFE جامد
فشار بالا، چرخه حرارتی، خطر انفجار، قطر بزرگ	نوع C	هسته فلزی پشت فنری را فراهم می کند
مقاومت شیمیایی نهایی، خلوص بالا، بدون خطر نفوذ	PTFE جامد	بدون هسته پرکننده، بدون نفوذ، حداکثر خلوص

برنامه های کاربردی اولیه

صنعت	برنامه	چرا نوع B
پردازش شیمیایی	فلنج های فشار متوسط-بالا، اتصالات پمپ، اسیدها، حلال ها، کاستیک ها	پاکت کامل PTFE، بدون قرار گرفتن در معرض پرکننده
دارویی	تجهیزات پردازش استریل	ژاکت کامل PTFE از آلودگی جلوگیری می کند
غذا و نوشیدنی	اتصالات بهداشتی - مطابق با FDA	PTFE نچسب و مطابق با FDA است
نفت و گاز	خطوط خورنده فشار متوسط	مقاومت در برابر خوردگی + قابلیت اطمینان آب بندی بهتر

Factory Factory Factory Factory

مشخصات فنی

نوع B ویژگی های واشر پاکت PTFE

پارامتر	ارزش
محدوده دما	تا +200 درجه سانتیگراد
محدودیت فشار	حداکثر 5.0 مگاپاسکال (50 بار)
محدوده pH	0-14 - مقاومت شیمیایی جهانی
ساخت ژاکت PTFE	ماشینکاری شده، مقطع مربع
ضریب واشر (متر)	2.5
حداقل استرس نشستن (y)	20 مگاپاسکال
محدوده اندازه	تا DN500 (توصیه می شود)
مواد	ژاکت PTFE + هسته پرکننده غیر فلزی

گزینه های پرکننده موجود

مواد پرکننده	بهترین برای	محدودیت دما
ورق لاستیکی غیر آزبست	خدمات شیمیایی عمومی	تا +200 درجه سانتیگراد
فیبر فشرده	دمای بالاتر، بازیابی بهتر	تا +250 درجه سانتیگراد
ورق کامپوزیت گرافیت	دمای بالا، چرخه حرارتی	تا +300 درجه سانتیگراد
پرکننده مطابق با FDA	کاربردهای غذایی و دارویی	تا +200 درجه سانتیگراد

Test Test Test Test

مطالعه موردی

در یک کارخانه بزرگ پتروشیمی در شانگهای، شیر خط لوله خروجی یک کمپرسور گاز کراکر اتیلن (کلاس 300) تحت شرایط سرویس حاوی H2S با قرار گرفتن در معرض رسانه های خورنده، دماهای بالا، نوسانات فشار، و چرخه های مکرر استارت و توقف کار می کرد. واشرهای مارپیچی اولیه به تدریج عملکرد آب بندی را در طول عملیات طولانی مدت به دلیل خوردگی مواد سیم پیچ و اجزای پرکننده از دست دادند و خطرات احتمالی نشت را ایجاد کرد و نیازهای تعمیر و نگهداری را افزایش داد.

برای رفع این چالش‌ها، کارخانه واشرهای موجود را با واشرهای محصور شده با PTFE نوع B جایگزین کرد. این طرح با داشتن یک هسته پرکننده انعطاف‌پذیر با روکش PTFE، مقاومت عالی در برابر H2S، اسیدها، قلیایی‌ها و سایر مواد شیمیایی تهاجمی ایجاد می‌کند و در عین حال از تماس مستقیم بین محیط فرآیند و ماده پرکننده داخلی جلوگیری می‌کند. هسته تراکم پذیر نیز عملکرد بازیابی بهبود یافته ای را ارائه می دهد و به واشر اجازه می دهد تا بی نظمی های فلنج و نوسانات فشار را در حین کار جبران کند.

پس از نصب، واشرهای محصور شده با PTFE نوع B عملکرد آب بندی پایداری را در کاربرد دریچه خروجی کمپرسور گاز اتیلن کراکر به دست آوردند. در طول چرخه چرخش 4 ساله، سیستم نشتی صفر را حفظ کرد و قابلیت اطمینان طولانی مدت فناوری واشر محصور شده با PTFE را در کاربردهای آب بندی پتروشیمی درخواستی نشان داد و در عین حال فرکانس تعمیر و نگهداری را کاهش داد و ایمنی عملیاتی را بهبود بخشید.

سوالات متداول

س: واشر پاکت PTFE نوع B چیست و چه زمانی باید از آن استفاده کنم؟

A: واشر پاکت PTFE نوع B یک ژاکت PTFE ماشینکاری شده با سطح مقطع مربع است که به طور کامل یک هسته پرکننده نرم بدون شکاف را در بر می گیرد. پوشش کامل در مقایسه با نوع A (نوع شکاف)، یکپارچگی آب بندی عالی را ارائه می دهد، بدون هسته پرکننده در معرض، بدون نقطه ضعف بالقوه. قطر داخلی را می توان برای مطابقت با سوراخ فلنج ماشین کاری کرد و از آشفتگی جریان جلوگیری کرد.

وقتی از نوع B استفاده کنید: برای خدمات خورنده فشار متوسط به بالا (تا 5.0 مگاپاسکال) به قابلیت اطمینان بهتری نسبت به نوع A نیاز دارید، اما نمی‌خواهید برای PTFE جامد هزینه بپردازید.

زمانی که از نوع B استفاده نکنید: برنامه‌های کم فشار و حساس به هزینه که نوع A کافی است. برای سرویس با فشار بالا یا قطر زیاد، نوع C را در نظر بگیرید. برای خلوص شیمیایی نهایی و بدون خطر نفوذ، PTFE جامد را در نظر بگیرید.

س: نوع B در مقابل واشر جامد PTFE، کدام یک را باید انتخاب کنم؟

A: نوع B (پاکت) مقاومت شیمیایی ژاکت PTFE با قابلیت تراکم پذیری از هسته پرکننده را با هزینه کمتر از PTFE جامد ارائه می دهد.

با این حال، هسته پرکننده می تواند مورد حمله قرار گیرد اگر رسانه از طریق ژاکت PTFE در طول زمان نفوذ کند. واشر PTFE جامد دارای حداکثر مقاومت شیمیایی و خلوص، بدون هسته پرکننده، بدون خطر نفوذ است.

اما هزینه آن به طور قابل توجهی بیشتر است و انعطاف پذیری کمتری دارد (بدون هسته پرکننده برای تامین برگشت فنری).

قانون سریع:

فشار متوسط، هزینه، خدمات خورنده → نوع B.

فشار بالا، فوق خالص، خدمات بحرانی، بدون خطر نفوذ قابل قبول → PTFE جامد.

س: محدودیت ها چیست و رایج ترین اشتباهات چیست؟

الف: دما: تا +200 درجه سانتیگراد.

فشار: حداکثر 5.0 مگاپاسکال (50 بار).

شیمیایی: pH 0-14 مقاومت جهانی، با فلزات قلیایی مذاب یا فلوئور عنصری در دماهای بالا سازگار نیست. PTFE می تواند توسط برخی از مواد شیمیایی (نیتریک اسید، کلر، اکسید اتیلن) در طول زمان نفوذ کند.

اشتباهات رایج:

(1) استفاده از نوع B در برنامه‌هایی که رسانه‌ها به PTFE نفوذ می‌کنند: برخی از مواد شیمیایی می‌توانند در طول زمان از PTFE نفوذ کنند و به هسته پرکننده حمله کنند، واشرها را مرتباً تعویض کنند یا از واشرهای PTFE جامد استفاده کنند.

(2) سفت شدن بیش از حد: فشرده سازی بیش از حد می تواند به کت PTFE آسیب برساند، از گشتاور کنترل شده استفاده کنید.

(3) انتخاب اندازه اشتباه: انواع A و B برای اندازه‌های تا DN500 توصیه می‌شوند، برای قطرهای بزرگ‌تر، نوع C ترجیح داده می‌شود.
