کارخانه واشر PTFE حرفه ای

اگر به دنبال تولید کننده و تامین کننده قابل اعتماد واشر PTFE هستید،تایفنوراه حل های سفارشی سازی OEM را ارائه می دهد که با استانداردهای CE و FDA مطابقت دارد. این محصولات یک مهر و موم محکم بین اتصالات فلنج ایجاد می کنند و از نشت مایع یا گاز در سیستم های لوله کشی و تجهیزات جلوگیری می کنند.

واشر PTFE چیست؟

واشرهای PTFE قطعاتی هستند که از رزین PTFE از طریق قالب گیری فشرده یا اسکیت کردن، سپس برش دقیق یا مهر زدن به شکل واشر ساخته می شوند.

مشکلی که حل می کنند: واشرهای لاستیکی در مواد شیمیایی متورم می شوند. واشرهای فلزی خورده می شوند. واشرهای گرافیت اکسید می شوند. PTFE مقاومت شیمیایی جهانی (pH 0-14)، محدوده دمایی وسیع (200- درجه سانتیگراد تا +260 درجه سانتیگراد) و کمترین ضریب اصطکاک هر ماده جامد را ارائه می دهد - واشرهای PTFE را به محلول آب بندی ترجیحی برای صنایع شیمیایی، دارویی، غذایی و صنایع نیمه هادی تبدیل می کند.

هزینه انتخاب اشتباه: یک واشر لاستیکی در سرویس اسید ظرف چند هفته از کار می افتد و باعث نشتی، خرابی، از بین رفتن محصول و خطرات ایمنی می شود. یک واشر فلزی در سرویس خورنده هزینه بیشتری دارد و به گشتاور بیشتری نیاز دارد. یک واشر گرافیتی در خدمات اکسید کننده تخریب می شود. واشرهای PTFE این خطرات را از بین می برند - یک ماده برای تقریباً هر سرویس شیمیایی.

طبقه بندی بر اساس مواد

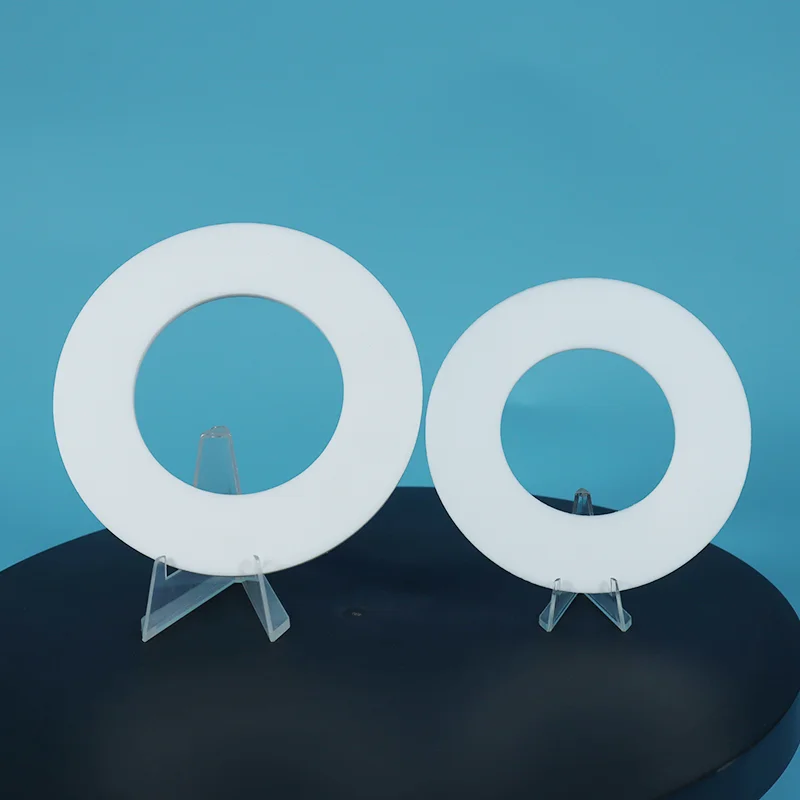

واشر PTFE ویرجین

پارامتر	توضیحات
مواد	100٪ PTFE خالص، بدون پرکننده، بدون سنگ زنی
دما	-180 درجه سانتیگراد تا +200 درجه سانتیگراد
تراکم	2.10-2.30 g/cm³
ویژگی های کلیدی	مقاومت شیمیایی جهانی (pH 0-14)، کمترین اصطکاک، مطابق با FDA
بهترین برای	مواد شیمیایی پاک، مواد غذایی و آشامیدنی، دارویی، اسیدها، حلال ها، کاربردهای با خلوص بالا
عمر خدمات در خدمات شیمیایی	2-3 سال
محدودیت	نرم - مقاومت در برابر خزش ضعیف، تحت بارگذاری پایدار تغییر شکل می دهد
رنگ	سفید

واشر PTFE پر از شیشه

پارامتر	توضیحات
پرکننده ها	15-25٪ فیبر شیشه ای
دما	-180 درجه سانتیگراد تا +200 درجه سانتیگراد
استحکام کششی	≥25 مگاپاسکال
ویژگی های کلیدی	3-5 برابر عمر طولانی تر در خدمات ساینده، افزایش استحکام مکانیکی، بهبود مقاومت در برابر سایش
بهترین برای	رسانه ساینده، دوغاب، فشار بالا، صندلی سوپاپ، بار بالا
محدودیت	برای اسید هیدروفلوریک (HF) یا قلیایی قوی نیست
رنگ	مایل به سفید، خاکستری روشن

واشر PTFE پر از سیلیس

پارامتر	توضیحات
پرکننده ها	دی اکسید سیلیکون (SiO2)
دما	-180 درجه سانتیگراد تا +200 درجه سانتیگراد
ویژگی های کلیدی	Excellent creep resistance, high mechanical strength, good bolt torque retention, lower permeation
بهترین برای	اسیدهای قوی (به جز HF)، حلال ها، هیدروکربن ها، خدمات کلر، پردازش شیمیایی
محدودیت	با HF یا قلیایی قوی سازگار نیست
رنگ	حنایی، نارنجی

واشر PTFE پر شده با سولفات باریم

پارامتر	توضیحات
پرکننده ها	سولفات باریم (BaSO4)
دما	-180 درجه سانتیگراد تا +200 درجه سانتیگراد
تراکم	2.9-3.0 g/cm³ - بالاترین در میان نمرات پر شده است
ویژگی های کلیدی	بالاترین چگالی، مقاومت در برابر خزش عالی، مقاومت سوزاننده برتر، مقاومت مکانیکی بالا
بهترین برای	مواد سوزاننده قوی (NaOH، KOH)، خدمات کلر، اسید هیدروفلوئوریک (HF)، مواد شیمیایی تهاجمی
محدودیت	برای فلزات قلیایی مذاب یا گاز فلوئور نیست
رنگ	سفید، قهوه ای

واشر PTFE پر شده با میکروسفر شیشه ای

پارامتر	توضیحات
پرکننده ها	میکروکره های شیشه ای توخالی
دما	-180 درجه سانتیگراد تا +200 درجه سانتیگراد
بازیابی	≥32٪ (تا 55.8٪ در برخی از درجه ها)
ویژگی های کلیدی	چگالی کم، تراکم پذیری و سازگاری عالی، محافظت از فلنج های شکننده، آب بندی با گشتاور کم
بهترین برای	فلنج های شیشه ای، فلنج های شکننده، آب بندی با گشتاور کم، کاستیک ها، اسیدهای قوی
محدودیت	با HF سازگار نیست
رنگ	آبی، سفید

واشر PTFE منبسط شده (ePTFE).

پارامتر	توضیحات
مواد	100٪ PTFE منبسط شده با ساختار میکرو متخلخل
دما	-196 درجه سانتیگراد تا +200 درجه سانتیگراد
تراکم پذیری	~ 38٪
بازیابی	~ 14٪
ویژگی های کلیدی	سازگاری عالی با سطوح ناهموار، بدون جریان سرد، آب بندی با گشتاور کم، مطابق با FDA
بهترین برای	فلنج های آسیب دیده یا نامنظم، فلنج های شیشه ای، کاربردهای گشتاور کم، مواد غذایی/دارویی
محدودیت	درجه فشار پایین تر از درجه های پر شده
رنگ	سفید

انواع ساخت واشر

تایپ کنید	ساخت و ساز	بهترین برای	فشار
نوع V (شکاف)	شکاف ژاکت PTFE از لبه بیرونی تا سوراخ داخلی، پرکننده نرم وارد شده	فشار کم، شیمیایی عمومی، DN15-DN500	حداکثر 4.0 مگاپاسکال
L-Type (ماشین کاری)	مقطع مربعی، ماشینکاری شده، بدون شکاف	فشار متوسط-بالا، سرویس بحرانی	حداکثر 5.0 مگاپاسکال
U-Type (تاشو)	نوار PTFE تا شده و با حرارت مهر و موم شده، قطر بزرگ	فلنج با قطر بزرگ (DN350+)، قابلیت اطمینان بالا	بالاترین

گزینه های پرکننده: گرافیت انعطاف پذیر، فیبر فشرده بدون آزبست (CAF)، لاستیک (EPDM، Viton)، الیاف شیشه

راهنمای مقایسه و انتخاب

مقایسه درجه واشر PTFE

ویژگی	PTFE ویرجین	پر از شیشه	پر از سیلیس	سولفات باریم	ePTFE
مقاومت شیمیایی	★★★★★ pH 0-14	★★★★☆ برای HF/قلیا نیست	★★★★☆ برای HF/قلیا نیست	★★★★☆ نه برای فلزات مذاب	★★★★★ pH 0-14
مقاومت در برابر خزش	★★☆☆☆	★★★★☆	★★★★★	★★★★★	★★★★☆
مقاومت در برابر سایش	★★☆☆☆	★★★★★	★★★★☆	★★★★☆	★★★☆☆
سازگاری	★★☆☆☆	★★☆☆☆	★★★☆☆	★★★☆☆	★★★★★
مطابق با FDA	✅ بله	❌ خیر	❌ خیر	✅ بله	✅ بله
هزینه (اولیه)	$	$$	$$	$$$	$$$
عمر خدمات در خدمات خواستار	6-12 ماه	3-5 سال	3-5 سال	3-5 سال	2-3 سال
بهترین برای	خلوص، مواد شیمیایی تمیز	ساینده، فشار بالا	اسیدها، حلالها، کلر	کاستیک، HF	فلنج های آسیب دیده، گشتاور کم

راهنمای انتخاب سریع

اگر خدمات شما ...	انتخاب کن...	چرا	بازگشت سرمایه
مواد شیمیایی پاک، مواد غذایی/دارویی، مطابقت با FDA	PTFE ویرجین	مقاومت شیمیایی جهانی، مطابق با FDA	کمترین هزینه برای سرویس تمیز
مواد ساینده، دوغاب، فشار بالا	PTFE پر از شیشه	3-5 برابر عمر طولانی تر در ساینده ها	جایگزینی کمتر
اسیدهای قوی، حلال ها، کلر، برودتی	PTFE پر از سیلیس	مقاومت عالی در برابر خزش + سازگاری شیمیایی	عمر آب بندی طولانی تر، گشتاور مجدد کمتر
سوزاننده قوی، سرویس HF، بار بالا	PTFE پر از سولفات باریم	بالاترین چگالی، بهترین مقاومت سوزاننده و HF	مقاومت شیمیایی برتر
Damaged flanges, glass-lined flanges, low torque	ePTFE	مطابق با بی نظمی ها، از فلنج های شکننده محافظت می کند	از تجهیزات گران قیمت محافظت می کند
فلنج های کم فشار، مقرون به صرفه، ناهموار	واشر پاکت PTFE	اقتصادی، مقاومت شیمیایی خوب	30-50٪ کمتر از PTFE جامد

برنامه های کاربردی محصول

صنعت	برنامه	درجه توصیه شده
پردازش شیمیایی	فلنج های لوله، پمپ ها، دریچه ها، راکتورها - اسیدها، حلال ها، مواد سوزاننده، کلر	ویرجین، پر از سیلیس، پر از سولفات باریم
دارویی	پردازش استریل، تولید API، بیوراکتورها - مطابقت FDA	ویرجین PTFE (درجه FDA)
غذا و نوشیدنی	اتصالات بهداشتی، تجهیزات پر کردن - مطابقت با FDA	ویرجین درجه FDA یا ePTFE
پتروشیمی	فلنج های خط لوله، اتصالات شیر - هیدروکربن ها، H2S	پر از سیلیس، پر از شیشه
تجهیزات با روکش شیشه ای	راکتورهای با روکش شیشه ای، مخازن - فلنج های شکننده	ePTFE، پر از میکروسفر شیشه ای
نیمه هادی	توزیع شیمیایی با خلوص بالا	PTFE ویرجین (با خلوص بالا)
خمیر و کاغذ	فلنج هاضم، استوک پمپ	پر از شیشه

مزایای کلیدی

1. مقاومت شیمیایی جهانی

PTFE تقریباً در برابر تمام مواد شیمیایی در pH 0-14، اسیدها، قلیایی ها، حلال ها، هیدروکربن ها، کلر و غیره مقاومت می کند.

2. محدوده دمای گسترده

سرویس مداوم از -180 درجه سانتیگراد تا +200 درجه سانتیگراد، یک ماده برای سرویس برودتی تا دمای بالا.

3. اصطکاک کم

ضریب اصطکاک به اندازه 0.05-0.20، خود روان کننده، سایش فلنج ها را کاهش می دهد.

4. نمرات مطابق با FDA

PTFE ویرجین و نمرات انتخابی مطابق با الزامات FDA 21 CFR 177.1550 برای کاربردهای غذایی و دارویی هستند.

5. سطح نچسب

سطح از چسبندگی و تجمع رسانه ها جلوگیری می کند، تمیز کردن آسان، خطر آلودگی را کاهش می دهد.

6. عمر طولانی

واشرهای PTFE که به درستی انتخاب شده اند، سال ها آب بندی قابل اعتمادی را ارائه می دهند و فرکانس تعمیر و نگهداری و خرابی را کاهش می دهند.

سوالات متداول

س: PTFE ویرجین و واشر PTFE پر شده، کدام یک را باید انتخاب کنم؟

پاسخ: PTFE Virgin مقاومت شیمیایی جهانی (pH 0-14)، کمترین اصطکاک و مطابقت با FDA را ارائه می‌کند، بهترین گزینه برای مواد شیمیایی تمیز، مواد غذایی/دارویی و کاربردهای با خلوص بالا.

PTFE پر شده (شیشه، سیلیس، سولفات باریم، کربن) استحکام مکانیکی، مقاومت در برابر خزش و مقاومت در برابر سایش را افزایش می‌دهد، که بهترین گزینه برای فشار بالا، محیط ساینده و خدمات سخت است.

PTFE ویرجین ممکن است هزینه اولیه کمتری داشته باشد، اما اگر هر 6 ماه یکبار از کار بیفتد، یک واشر PTFE پر شده که 3 تا 5 سال دوام می آورد، 6 تا 10 تعویض + زمان از کار افتادگی + نیروی کار را کاهش می دهد.

قانون سریع:

سرویس تمیز، FDA → ویرجین.

مواد ساینده، فشار بالا، خواستار → پر شده است.

س: واشر پاکت PTFE و واشر جامد PTFE، چه زمانی باید از هر کدام استفاده کنم؟

A: واشر PTFE جامد یک واشر PTFE خالص یا پر شده یک تکه است که برای خدمات با فشار بالا، حداکثر خلوص شیمیایی و کاربردهایی که نیازی به پرکننده ندارند، بهترین است.

واشر پاکت PTFEشامل یک ژاکت PTFE است که یک هسته پرکننده قابل تراکم را در خود جای داده است، بهترین گزینه برای سرویس های فشار کم تا متوسط، فلنج های شیشه ای، فلنج های ناهموار و کاربردهایی که نیاز به سازگاری دارند.

قانون سریع:

فشار بالا، خلوص شیمیایی → PTFE جامد.

فشار متوسط پایین، سازگاری، انعطاف پذیری → واشر پاکت.

هزینه: واشر پاکت 30-50٪ کمتر از PTFE جامد با همان اندازه قیمت دارد.

س: محدودیت ها چیست و رایج ترین اشتباهات چیست؟

الف:دما: -180 درجه سانتیگراد تا +200 درجه سانتیگراد.

فشار: جامد تا 10.0 مگاپاسکال، پاکت تا 2.5-5.0 مگاپاسکال.

شیمیایی: pH 0-14، با فلزات قلیایی مذاب یا فلوئور عنصری سازگار نیست.

محدودیت های شیمیایی بر اساس پرکننده متفاوت است:

پر از شیشه/پر از سیلیس: برای HF یا قلیایی قوی نیست

پر از سولفات باریم: برای فلزات قلیایی مذاب نیست.

سه اشتباه رایج:

(1) استفاده از درجه نامناسب برای رسانه خود: سازگاری شیمیایی را قبل از انتخاب بررسی کنید.

(2) بیش از حد سفت شدن: PTFE نرم است. فشرده سازی بیش از حد باعث جریان سرد و نشت می شود. از آچار گشتاور استفاده کنید.

(3) استفاده از واشر پاکت بالاتر از فشار توصیه شده: بالاتر از 2.5 مگاپاسکال، ممکن است پاکت تغییر شکل داده یا خراب شود. از PTFE جامد برای فشار بالا استفاده کنید.
