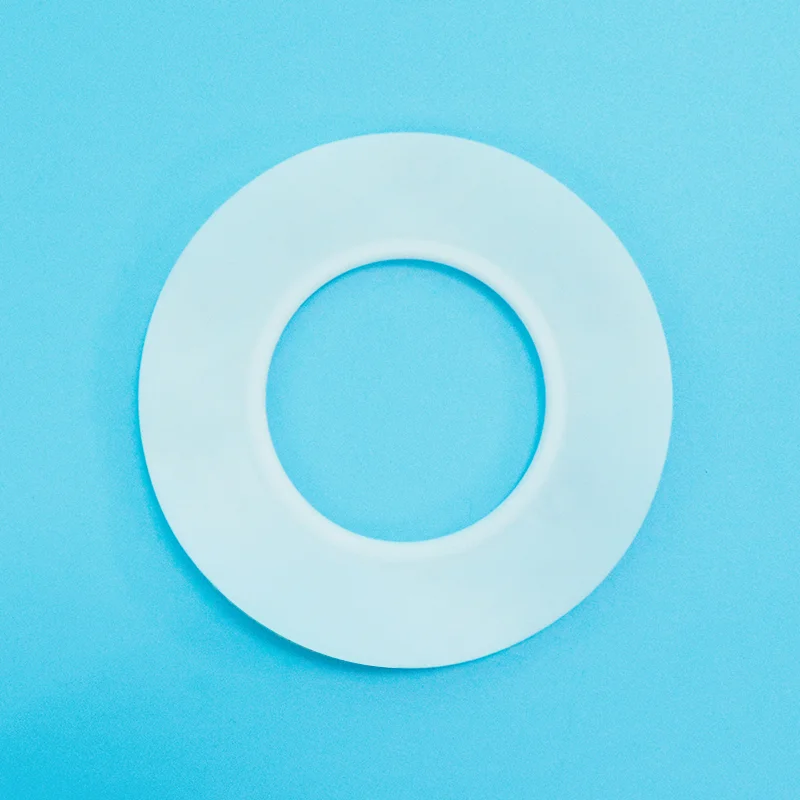

واشر پاکت PTFE نوع C

تایفنو تولید کننده حرفه ای واشر پاکت PTFE نوع C است. ما دارای گواهینامه های ISO 9001 و ISO 14001 هستیم و محصولات ما مطابق با استانداردهای معتبر بین المللی مانند CE و FDA هستند. ما همچنین سفارشی سازی را بر اساس نیازهای صنعت و شرایط عملیاتی خاص ارائه می دهیم.

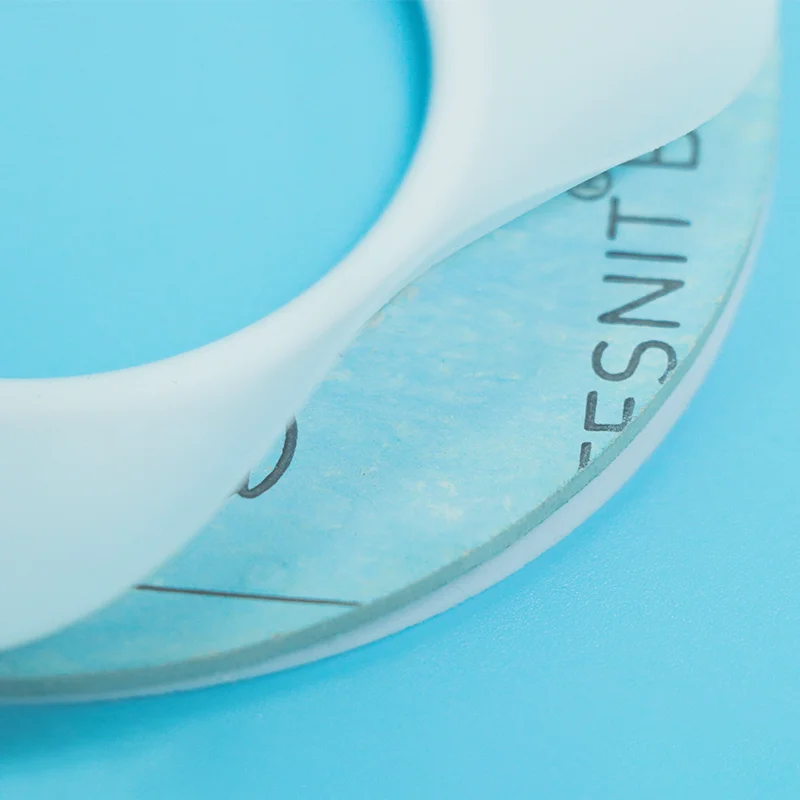

واشر نوع C از یک پاکت PTFE ترکیب شده با یک هسته فولادی زنگ نزن راه راه (موجود در فولاد ضد زنگ 304 یا 316) تشکیل شده است. هسته فلزی تقویت شده نه تنها استحکام ساختاری را افزایش می دهد، بلکه انعطاف پذیری را نیز فراهم می کند و مقاومت در برابر نوسانات فشار و چرخه حرارتی را بهبود می بخشد.

واشر پاکت PTFE نوع C چگونه کار می کند؟

واشر پاکت PTFE نوع C یک راه حل آب بندی تقویت شده است که برای محیط های کاری پرفشار و سخت طراحی شده است. این دارای یک لایه بیرونی PTFE است که با یک هسته تقویت‌کننده فولاد ضد زنگ راه راه ترکیب شده و ساختاری کامپوزیت ایجاد می‌کند که هم مقاومت شیمیایی و هم استحکام مکانیکی را ارائه می‌کند.

ساختار واشر شامل:

لایه بیرونی PTFE: ژاکت PTFE به طور کامل آرماتور فلزی داخلی را احاطه کرده و یک سطح آب بندی مقاوم در برابر خوردگی ایجاد می کند. این درج فلزی را از تماس مستقیم با رسانه های تهاجمی محافظت می کند و در عین حال مقاومت عالی PTFE را در برابر اسیدها، قلیاها، حلال ها و سایر مواد شیمیایی حفظ می کند.

تقویت کننده فولاد ضد زنگ راه راه: درج داخلی موجدار فولاد ضد زنگ 304 یا 316 به عنوان یک عنصر پشتیبانی انعطاف پذیر عمل می کند. طراحی فنر مانند آن به واشر اجازه می دهد تا پس از فشرده سازی بازیابی شود، فشار آب بندی را حفظ کند و در برابر تغییر شکل تحت بارهای نوسان مقاومت کند.

طراحی آب بندی تقویت شده: ترکیبی از PTFE و یک هسته فلزی راه راه، ساختار نوع C را قادر می سازد تا عملکرد آب بندی را در طول تغییرات فشار، انبساط حرارتی و چرخه های عملیاتی مکرر حفظ کند. آرماتور فلزی پایداری را بهبود می بخشد و خطر اکستروژن یا انفجار را در کاربردهای سخت کاهش می دهد.

مزایای کلیدی عملکرد:

بهبود عملکرد بازیابی: درج فولاد ضد زنگ موجدار بازیابی الاستیک مداوم را فراهم می کند و به واشر کمک می کند تا نیروی آب بندی را پس از فشرده سازی مکرر و تغییرات دما حفظ کند.

مقاومت در برابر فشار بهبود یافته: هسته فلزی تقویت‌شده از لایه PTFE پشتیبانی می‌کند و از تغییر شکل بیش از حد جلوگیری می‌کند و آن را برای کاربردهای با فشار بالاتر نسبت به واشرهای پوششی معمولی با هسته نرم مناسب می‌کند.

مناسب برای کاربردهای فلنج بزرگ: پشتیبانی ساختاری اضافی، واشر پاکت PTFE نوع C را به انتخابی ایده آل برای فلنج های با قطر بزرگ، به ویژه سیستم های DN350+ تبدیل می کند که در آن طرح های واشر معمولی ممکن است استحکام کافی نداشته باشند.

راهنمای مقایسه و انتخاب

نوع C در مقابل نوع A در مقابل نوع B در مقابل PTFE جلیقه فلزی در مقابل PTFE جامد

راهنمای انتخاب سریع

برنامه های کاربردی اولیه

مشخصات فنی

نوع C PTFE Envelope Gasket Properties

گزینه های هسته فلزی موجود

تضمین کیفیت

1. رزین PTFE 100٪ ویرجین

کیفیت پایدار، مقاومت شیمیایی عالی، و عملکرد آب بندی ثابت دسته پس از دسته را تضمین می کند.

2. هسته فولادی ضد زنگ ممتاز

ساخته شده از فولاد ضد زنگ 304/316 مقاوم در برابر خوردگی برای ارائه استحکام بالا و پشتیبانی قابل اعتماد تحت فشار و چرخه حرارتی.

3. کپسولاسیون کامل PTFE

درج فلزی را به طور کامل آب بندی می کند، از خطر خوردگی جلوگیری می کند و عمر طولانی را تضمین می کند.

4. طراحی تقویت‌کننده راه راه

بازیابی برگشت فنری را فراهم می کند، نیروی آب بندی را حفظ می کند و مقاومت در برابر نوسانات فشار را بهبود می بخشد.

5. قابلیت ردیابی مواد

گواهی مواد و سوابق تولید در صورت درخواست موجود است.

6. اندازه‌های سفارشی و تحویل سریع

اندازه فلنج استاندارد و ابعاد سفارشی موجود است. اندازه های استاندارد: 5-10 روز؛ اندازه های سفارشی: 10-15 روز.

سوالات متداول

س: واشر پاکت PTFE نوع C چیست و چه زمانی باید از آن استفاده کنم؟

پاسخ: واشر پاکت PTFE نوع C دارای یک درج فلزی فولادی ضد زنگ راه راه است که به طور کامل در یک ژاکت PTFE محصور شده است. هسته فلزی راه راه، بازیابی برگشت فنری، مقاومت در برابر ضربه و یکپارچگی ساختاری را تحت فشار بالا و چرخه حرارتی فراهم می کند.

زمانی که از نوع C استفاده کنید:خدمات فشار بالا، فلنج های با قطر بزرگ (DN350+)، شرایط چرخه حرارتی، و کاربردهایی که در آن مقاومت در برابر انفجار حیاتی است.

زمانی که از نوع C استفاده نکنید:خدمات شیمیایی عمومی کم فشار (نوع A مقرون به صرفه تر است)، فلنج های با قطر کوچک (نوع A یا B مقرون به صرفه تر هستند)، یا کاربردهایی که به حداکثر خلوص شیمیایی بدون محتوای فلز نیاز دارند (PTFE جامد).

س: نوع C در مقابل واشر فلزی، کدام یک را باید انتخاب کنم؟

پاسخ: واشرهای نوع C و روکش فلزی هر دو دارای هسته‌های فلزی هستند، اما کاربردهای متفاوتی دارند.

نوع C (هسته فلزی موجدار): کاملاً محصور در PTFE، بدون فلز در معرض، ایده آل برای خدمات شیمیایی که در آن مقاومت شیمیایی PTFE مورد نیاز است. برای فلنج های با فشار متوسط ​​تا بالا، چرخه حرارتی و فلنج های با قطر بزرگ مناسب است.

واشرهای روکش فلزی: هسته فلزی به طور جزئی یا کامل با PTFE یا مواد دیگر پوشیده شده است، قابلیت فشار شدید و مقاومت در برابر دمای بالا را ارائه می دهد. برای فشار شدید، دمای بالا (+260 درجه سانتیگراد) و کاربردهایی که PTFE نرم یا خزش می کند، بهترین است.

قانون سریع:

خدمات شیمیایی، فشار متوسط-بالا، چرخه حرارتی → نوع C.

فشار شدید، دمای شدید → روکش فلزی.

س: محدودیت ها چیست و رایج ترین اشتباهات چیست؟

الف: دما: تا +200 درجه سانتیگراد (محدودیت PTFE).

فشار: بالاتر از نوع A/B، بستگی به طراحی و ضخامت هسته فلزی دارد.

اندازه: برای DN350 و بالاتر توصیه می شود، هسته فلزی موجدار استحکام ساختاری را برای قطرهای بزرگ فراهم می کند. برای فلنج های با دیواره نازک یا شکننده توصیه نمی شود، هسته فلزی سفت است و در صورت سفت شدن بیش از حد می تواند باعث آسیب شود.

اشتباهات رایج:

(1) استفاده از نوع C بر روی فلنج های با دیواره نازک یا شیشه ای بدون کنترل گشتاور: هسته فلزی سفت و سخت می تواند سطوح شکننده را ترک کند. از گشتاور کم با نصب کنترل شده استفاده کنید.

(2) بیش از حد سفت شدن: هسته فلزی نیروی آب بندی را فراهم می کند. فشرده سازی بیش از حد به ژاکت PTFE آسیب می رساند.

(3) انتخاب اندازه اشتباه: نوع C برای DN350+ توصیه می شود. برای اندازه های کوچکتر، نوع A یا B ممکن است مقرون به صرفه تر باشد.
