واشر پاکت PTFE برای فلنج با روکش شیشه ای

بر خلاف واشرهای PTFE استاندارد که به بار نشستن زیاد نیاز دارند، واشر پاکت PTFE برای فلنج‌های شیشه‌ای برای دستیابی به آب‌بندی مؤثر با تنش پیچ کمتر طراحی شده است. این محصول برای راکتورها، مخازن و سیستم‌های لوله‌کشی با روکش شیشه‌ای از سازندگانی مانند سیستم‌های De Dietrich Process و Pfaudler و همچنین برای سایر طرح‌های استاندارد فلنج با روکش شیشه‌ای مناسب است.

چه چیزی فلنج های با روکش شیشه ای را متفاوت می کند؟

فلنج های فولادی با روکش شیشه ای (با پوشش شیشه ای) به طور گسترده در تجهیزات پردازش شیمیایی مورد استفاده قرار می گیرند زیرا مقاومت بسیار خوبی در برابر خوردگی در برابر محیط های تهاجمی ایجاد می کنند. با این حال، فرآیند پوشش شیشه مشکلات آب بندی منحصر به فردی ایجاد می کند. سطح فلنج اغلب ناهموار و موج دار است، در حالی که خود لایه شیشه شکننده است و به نیروی سفت شدن بیش از حد حساس است.

چالش مهر و موم:

1. سطح فلنج نامنظم: سطح ناهموار پوشش داده شده با شیشه، دستیابی به تماس کامل و آب بندی مطمئن را برای واشرهای معمولی دشوار می کند.

2. آستر شیشه ای شکننده: گشتاور پیچ و مهره بیش از حد می تواند به لایه شیشه آسیب برساند یا شکاف دهد و منجر به تعمیرات پرهزینه و خرابی تجهیزات شود.

3. ظرفیت بارگیری پیچ محدود: فلنج‌های با روکش شیشه‌ای نمی‌توانند مانند فلنج‌های فلزی در برابر نیروهای سفت‌کننده مقاومت کنند و به واشر با سازگاری بهتر تحت نیروی فشار کم نیاز دارند.

4. الزامات مقاومت شیمیایی: مواد آب بندی باید در برابر اسیدها، قلیاها، حلال ها و سایر محیط های فرآیند خورنده بدون تخریب مقاومت کنند.

چرا واشر پاکت PTFE؟

راهنمای مقایسه و انتخاب

پاکت PTFE در مقابل نوار ePTFE در مقابل PTFE استاندارد: برای فلنج های شیشه ای

راهنمای انتخاب سریع

ساخت و ساز معمولی

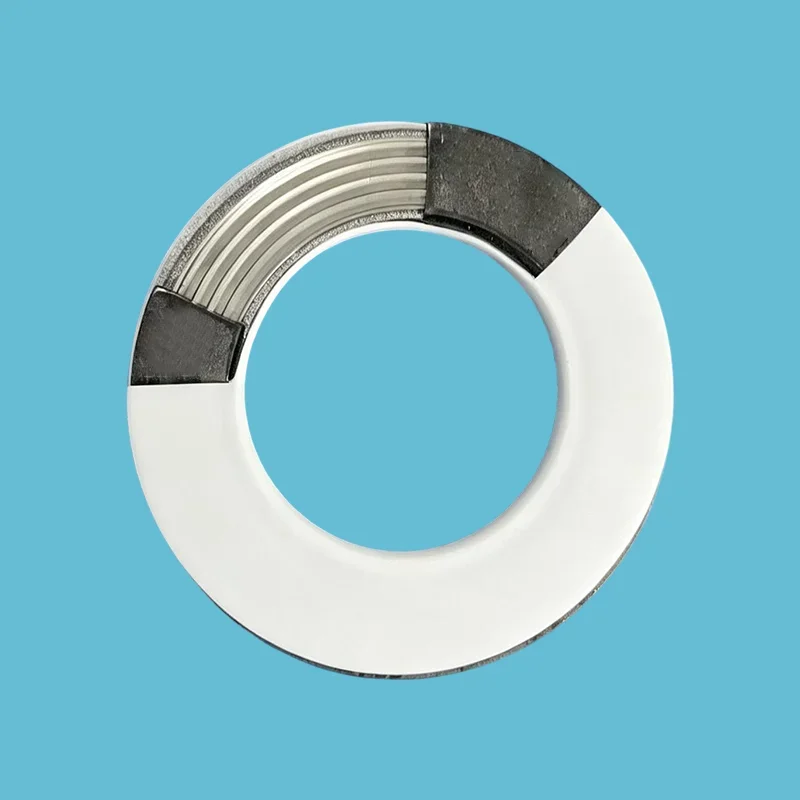

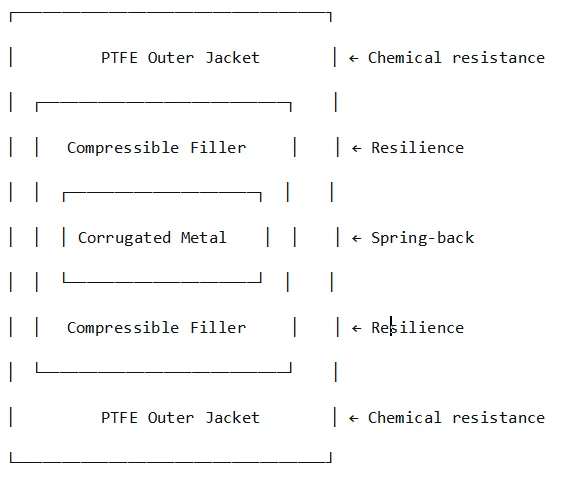

واشر پاکت PTFE مدرن برای فلنج با روکش شیشه ای اغلب دارای یک درج فلزی راه راه با لایه های پرکننده قابل تراکم در هر دو طرف است که به طور کامل در PTFE محصور شده است:

مشخصات فنی

ویژگی های واشر پاکت فلنج با روکش شیشه ای

مواد اصلی موجود

مطالعه موردی

در یک کارخانه تولید متوسط ​​API در آنهویی، یک ظرف تقطیر با روکش شیشه ای تحت شرایط فرآیند اسیدی مورد استفاده قرار گرفت. در طول سرویس طولانی‌مدت، خراش‌هایی روی سطح فلنج با روکش شیشه‌ای ایجاد می‌شود که از تماس آب‌بندی مناسب واشرهای معمولی جلوگیری می‌کند. مواد اسیدی به تدریج از ناحیه آسیب دیده نفوذ کرده و به زیرلایه فلزی رسیدند و باعث خوردگی زیر پوشش شیشه شدند. این خرابی خطرات نشت را افزایش داد و خطر خرابی زودرس تجهیزات را به همراه داشت و هزینه های جایگزینی بالقوه بیش از 200000 RMB بود.

برای حل این مشکل، یک واشر محصور شده مخصوص فلنج با روکش شیشه ای نصب شد. این واشر که برای سطوح فلنجی شکننده و ناهموار با روکش شیشه ای طراحی شده است، یک ژاکت PTFE مقاوم در برابر مواد شیمیایی را با ساختار هسته ای انعطاف پذیر ترکیب می کند.

لایه PTFE محافظت عالی در برابر نفوذ اسید و خوردگی ایجاد می کند، در حالی که هسته تراکم پذیر عملکرد بازیابی عالی را برای جبران خراش های جزئی فلنج و بی نظمی های سطحی بدون نیاز به گشتاور پیچ بیش از حد ارائه می دهد و به محافظت از پوشش شیشه در برابر آسیب بیشتر کمک می کند.

پس از تعویض، ظرف تقطیر با روکش شیشه‌ای به عملکرد آب‌بندی پایدار و عمر طولانی‌تری دست یافت و از هزینه‌های تعویض تجهیزات تقریباً 200000 یوان اجتناب کرد. این نرم افزار اثربخشی واشرهای محصور شده مخصوص فلنج با روکش شیشه ای را در جلوگیری از نشت، کاهش هزینه های تعمیر و نگهداری و بهبود قابلیت اطمینان تجهیزات در محیط های دارویی و پردازش شیمیایی خوب نشان می دهد.

تضمین کیفیت

رزین PTFE 100٪ ویرجین — کیفیت ثابت، دسته به دسته

طراحی دوستدار شیشه — آب بندی با گشتاور کم از سطوح شکننده محافظت می کند

سازگاری با نام تجاری - De Dietrich، Pfaudler، و همه اندازه‌های استاندارد فلنج با روکش شیشه‌ای

قابلیت ردیابی کامل — گواهی‌های مواد در صورت درخواست موجود است

سازگار با TA-Luft — کنترل انتشار فراری (درجات را انتخاب کنید

درجات مطابق با FDA موجود است — برنامه های غذایی و دارویی

زمان سرب - اندازه‌های استاندارد 5-10 روز؛ اندازه های سفارشی 10-15 روز

سوالات متداول

س: چرا فلنج های شیشه ای نیاز به واشر خاصی دارند؟

پاسخ: فلنج‌های با روکش شیشه‌ای مسطح نیستند: به دلیل فرآیند پوشش شیشه، سطوح موج‌دار و ناهموار دارند.

واشرهای PTFE استاندارد برای تطابق به گشتاور پیچ و مهره بالایی نیاز دارند: که لایه شیشه شکننده را می شکند. واشرهای پوششی ویژه با هسته های قابل تراکم با گشتاور کم مهر و موم می شوند و از سطوح شیشه ای شکننده محافظت می کنند و در عین حال مقاومت شیمیایی PTFE را فراهم می کنند.

هزینه استفاده از واشر نامناسب: تعمیر یک فلنج شیشه‌ای ترک خورده بیش از 5000 دلار هزینه دارد، به علاوه زمان توقف تولید.

س: کدام واشر برای فلنج های شیشه ای De Dietrich و Pfaudler بهتر عمل می کند؟

پاسخ: واشرهای پاکت PTFE راه حل استاندارد آب بندی برای De Dietrich، Pfaudler، و همه برندهای اصلی تجهیزات با روکش شیشه هستند. موجود در تمام اندازه های استاندارد مطابق با ابعاد فلنج هر سازنده. برای سطوح به شدت موج دار یا قطرهای بزرگ (DN600+)، نوار ePTFE نیز توسط De Dietrich تایید شده است.

نکته کلیدی نصب گشتاور کم است، فلنج های شیشه ای معمولاً تنها به 50 تا 70 درصد گشتاور پیچ استاندارد نیاز دارند.

قانون سریع:

فلنج استاندارد → واشر پاکت.

بی نظمی های شدید → نوار ePTFE.

ما واشر را برای تمام مارک های اصلی تجهیزات با روکش شیشه ای عرضه می کنیم، مارک تجهیزات و اندازه فلنج شما را برای قیمت ارسال می کنیم.

س: محدودیت ها - و رایج ترین اشتباهات چیست؟

الف: دما: -180 درجه سانتیگراد تا +200 درجه سانتیگراد (نمرات استاندارد).

فشار: حداکثر 1.0 مگاپاسکال (10 بار).

شیمیایی: pH 0-14 — ژاکت PTFE مقاومت جهانی را ایجاد می کند.

سه اشتباه رایج:

(1) سفت شدن بیش از حد: شایع ترین علت آسیب فلنج شیشه ای. از آچار گشتاور کالیبره شده استفاده کنید و از مشخصات سازنده فلنج پیروی کنید.

(2) ضخامت واشر اشتباه: ضخامت واشر باید 4 تا 5 برابر فاصله فلنج اندازه‌گیری شده باشد.

(3) استفاده از واشرهای PTFE استاندارد: به گشتاور بیشتری نیاز دارند و شیشه را ترک خواهند کرد. ما مشخصات نصب را با هر سفارش درج می کنیم. آنها را دنبال کنید. بدون نشتی بدون آسیب شیشه بدون حدس و گمان
