واشر PTFE روکش فلزی

به عنوان یک کارخانه قابل اعتماد در چین، واشرهای PTFE با روکش فلزی Taifno استحکام مکانیکی فلز را با مقاومت شیمیایی PTFE برای کاربردهای آب بندی شدید ترکیب می کند. این واشرها با داشتن یک هسته فلزی با ژاکت PTFE، مقاومت عالی در برابر ضربه، عملکرد فشار بالا تا 100 مگاپاسکال و مقاومت دمایی تا +700 درجه سانتیگراد بسته به جنس هسته را ارائه می دهند.

ارسال استعلام

توضیحات محصول

آیا به استحکام فلز با مقاومت شیمیایی PTFE نیاز دارید؟ تایفنو واشرهای PTFE با روکش فلزی را برای خریداران جهانی ارائه می دهد. هسته فلزی استحکام ساختاری، مقاومت در برابر ضربه و قابلیت دمای بالا را بسیار فراتر از واشرهای پلیمری ارائه می دهد. پوشش PTFE مقاومت شیمیایی و سطح آب بندی قابل اعتمادی را فراهم می کند.

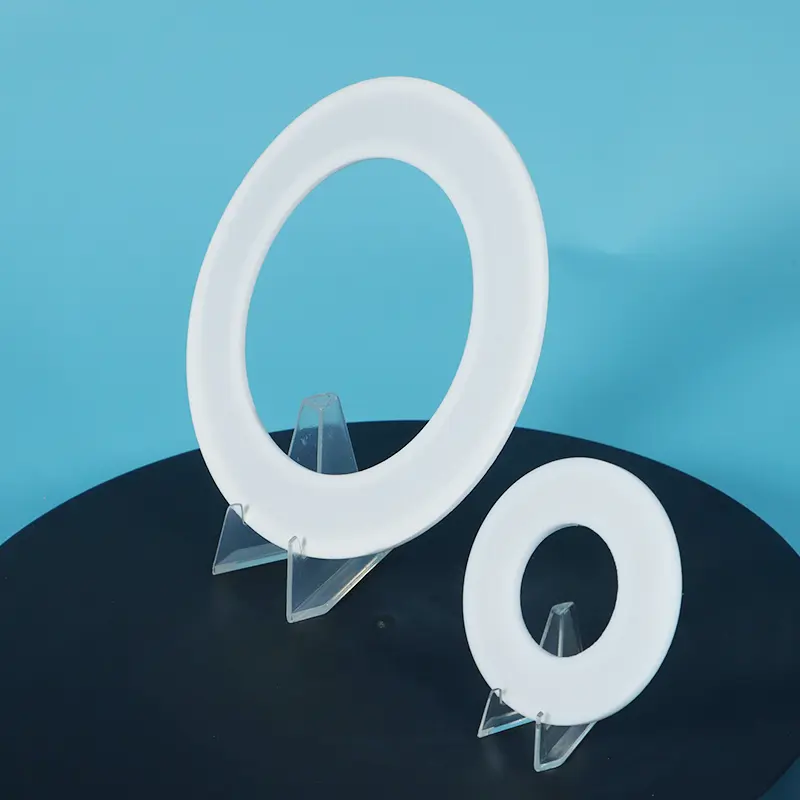

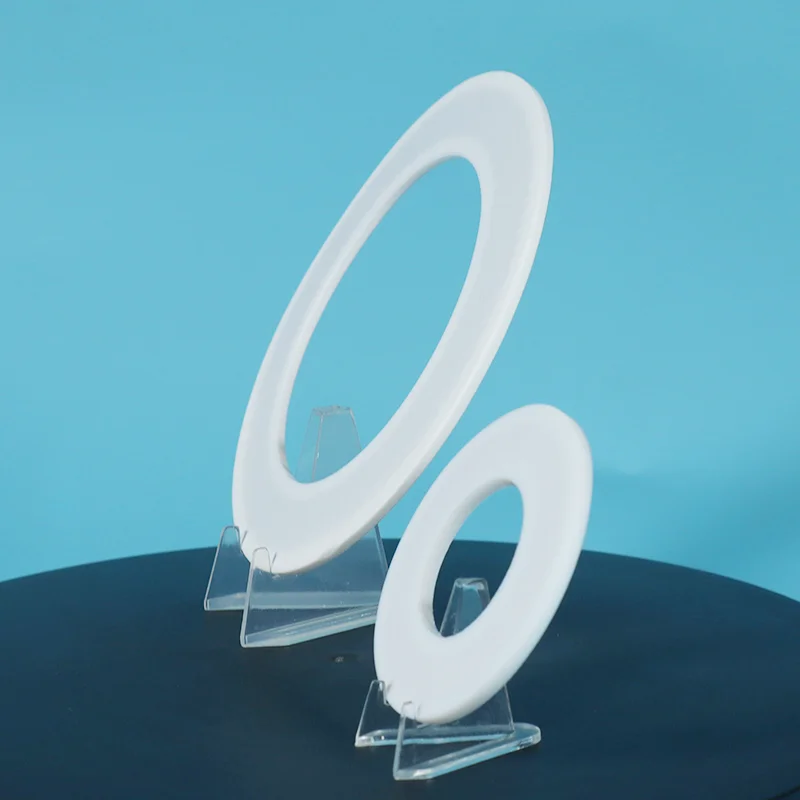

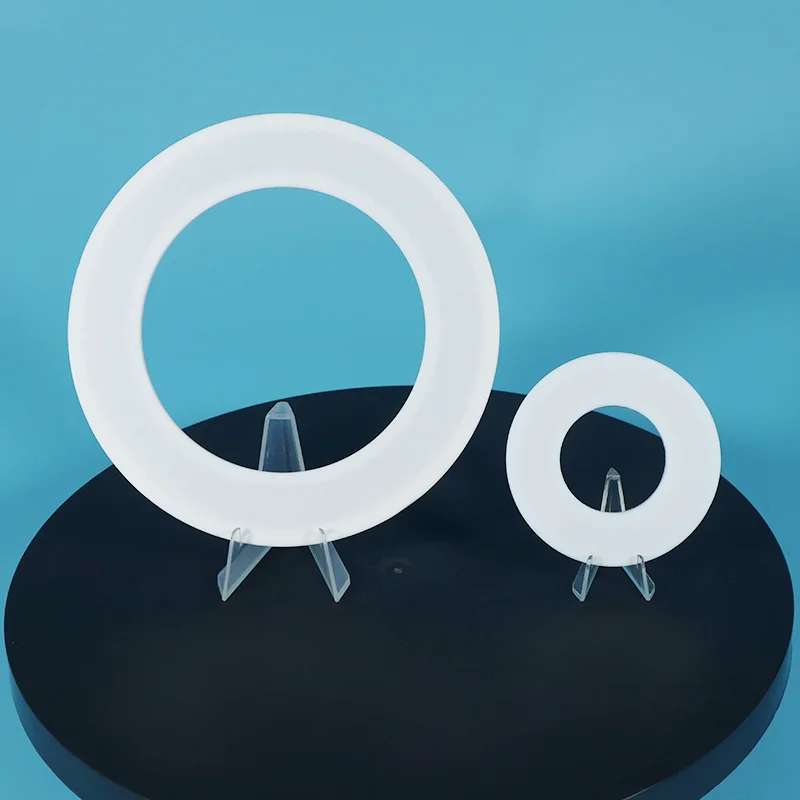

Metal Clad PTFE Gasket

واشر PTFE با روکش فلزی چیست؟

یک واشر PTFE با روکش فلزی از یک هسته فلزی جامد (معمولاً فولاد ضد زنگ 304/316، فولاد کربنی، مس یا تیتانیوم) تشکیل شده است که به طور کامل یا جزئی توسط یک ژاکت PTFE پوشانده شده است. هسته فلزی استحکام ساختاری، مقاومت در برابر ضربه و قابلیت دمای بالا را بسیار فراتر از واشرهای پلیمری ارائه می دهد. پوشش PTFE مقاومت شیمیایی جهانی (pH 0-14) و سطح آب بندی قابل اعتماد را فراهم می کند.

ساختار:

هسته فلزی: استحکام ساختاری، مقاومت در برابر ضربه و قابلیت دمای بالا را ارائه می‌کند

ژاکت PTFE: مقاومت شیمیایی جهانی (pH 0-14)، سطح نچسب را ارائه می دهد و از هسته فلزی در برابر خوردگی محافظت می کند.

هسته پرکننده (اختیاری): پرکننده غیر آزبست، گرافیت یا PTFE در داخل هسته فلزی انعطاف‌پذیری بیشتری را فراهم می‌کند

ویژگی های کلیدی:

استحکام فلز: فشار شدید (تا 100 مگاپاسکال) و دما (تا +700 درجه سانتیگراد) را تحمل می کند.

محافظ PTFE: ژاکت PTFE مقاومت شیمیایی ایجاد می کند و از آلودگی جلوگیری می کند

قابلیت قطر بزرگ: تا DN5000 — ایده‌آل برای مبدل‌های حرارتی و کشتی‌های بزرگ

اشکال پیچیده: در اشکال دایره ای، بیضی و مستطیلی قابل تولید است.

راهنمای مقایسه و انتخاب

PTFE فلزی کت در مقابل زخم مارپیچی در مقابل نوع C در مقابل PTFE جامد

ویژگی	کت فلزی PTFE	زخم مارپیچی	پاکت نوع C	PTFE جامد
مواد اصلی	فلز جامد (فولاد / SS / مس / تیتانیوم)	فلز V شکل + فیلر	درج فلزی راه راه	هیچ - PTFE جامد
محدوده دما	تا +280 درجه سانتیگراد	تا +280 درجه سانتیگراد (گرافیت)	تا +260 درجه سانتیگراد	تا +260 درجه سانتیگراد
قابلیت فشار	تا 100 مگاپاسکال	تا 100 مگاپاسکال	متوسط-بالا	متوسط
مقاومت در برابر انفجار	★★★★★ عالی	★★★★★ عالی	★★★★☆ خوب	★★☆☆☆ فقیر
مقاومت شیمیایی	★★★★★ pH 0-14	★★★★☆	★★★★★	★★★★★
قطر بزرگ	تا DN5000	تا DN1500	DN350+	محدود
بهترین برای	فشار شدید، دمای شدید، مبدل های حرارتی	فشار بالا، دمای بالا، بخار	ترمال سیکلینگ، خدمات شیمیایی	حداکثر خلوص، برنامه های کاربردی FDA

راهنمای انتخاب سریع

اگر درخواست شما ...	انتخاب کن...	چرا
فشار شدید (تا 100 مگاپاسکال)، دمای شدید (تا +280 درجه سانتیگراد)	کت فلزی	هسته فلزی جامد حداکثر استحکام و مقاومت در برابر حرارت را فراهم می کند
مبدل های حرارتی، مخازن بزرگ، فلنج های با قطر بزرگ (تا DN5000)	کت فلزی	تا DN5000 - قطرهای بزرگ را کنترل می کند
فشار بالا، دمای بالا، بخار، چرخه حرارتی	زخم مارپیچی	پرکننده + فلز V شکل عملکرد عالی را ارائه می دهد
خدمات شیمیایی + سیکل حرارتی	نوع C	فلز راه راه پشت فنری را فراهم می کند
حداکثر خلوص شیمیایی، بدون محتوای فلز، برنامه های کاربردی FDA	PTFE جامد	بدون هسته فلزی، بدون خطر آلودگی

برنامه های کاربردی اولیه

صنعت	برنامه	چرا ژاکت فلزی
پردازش شیمیایی	مبدل های حرارتی، مخازن تحت فشار، فلنج های راکتور	استحکام فلز + مقاومت شیمیایی PTFE
نفت و گاز	فلنج های خط لوله، تجهیزات سر چاه، خطوط فشار بالا	قابلیت فشار شدید، مقاومت در برابر انفجار
تولید برق	سیستم های بخار، اتصالات دیگ بخار، آب بندی توربین ها	دمای بالا تا +700 درجه سانتیگراد
دارویی	تجهیزات پردازش استریل	پوشش PTFE از آلودگی جلوگیری می کند
مبدل های حرارتی	مبدل های حرارتی پوسته و لوله، میله های پارتیشن عبوری	اشکال پیچیده موجود - دایره ای، بیضی، مستطیلی

Factory Factory Factory Factory

مشخصات فنی

ویژگی‌های واشر PTFE با روکش فلزی

پارامتر	ارزش
محدوده دما	تا +280 درجه سانتیگراد (بسته به هسته فلزی)
قابلیت فشار	حداکثر 100 مگاپاسکال (100 بار)
محدوده pH	0-14 - مقاومت شیمیایی جهانی
مواد هسته فلزی	فولاد کربن، 304 SS، 316 SS، 316L SS، مس، تیتانیوم، هاستلوی، اینکونل
جنس ژاکت PTFE	PTFE ویرجین یا PTFE گسترش یافته
گزینه های پرکننده	غیر آزبست، گرافیت، PTFE، الیاف سرامیکی
محدوده قطر	تا DN5000 (5 متر)
محدوده ضخامت	2-8 میلی متر
ضریب واشر (متر)	3.75
حداقل استرس نشستن (y)	60 مگاپاسکال

گزینه های هسته فلزی موجود

مواد اصلی	محدودیت دما	بهترین برای
فولاد کربن	تا +280 درجه سانتیگراد	خدمات عمومی، مقرون به صرفه
فولاد ضد زنگ 304	تا +280 درجه سانتیگراد	خدمات شیمیایی عمومی
فولاد ضد زنگ 316	تا +280 درجه سانتیگراد	بهبود مقاومت در برابر خوردگی - مواد شیمیایی تهاجمی
فولاد ضد زنگ 316 لیتر	تا +280 درجه سانتیگراد	مقاومت در برابر خوردگی افزایش یافته - محیط های اسیدی
مس	تا +280 درجه سانتیگراد	مبدل های حرارتی، هدایت حرارتی
تیتانیوم	تا +280 درجه سانتیگراد	آب دریا، کاربردهای دریایی
Hastelloy®	تا +280 درجه سانتیگراد	مقاومت در برابر خوردگی شدید - مواد شیمیایی بسیار تهاجمی
Inconel®	تا +280 درجه سانتیگراد	استحکام در دمای بالا - گرمای شدید

تضمین کیفیت

رزین PTFE 100٪ ویرجین — کیفیت ثابت، دسته به دسته

هسته فلزی ممتاز — مواد با استحکام بالا و مقاوم در برابر خوردگی

قابلیت ردیابی کامل — گواهی‌های مواد در صورت درخواست موجود است

ساخت سفارشی — اشکال دایره‌ای، بیضی، و مستطیلی موجود است

قابلیت قطر بزرگ — تا DN5000 (5 متر)

زمان سرب - اندازه‌های استاندارد 5-10 روز؛ اندازه های سفارشی 10-20 روز بسته به پیچیدگی

Test Test Test Test

مطالعه موردی

در یک کارخانه مواد شیمیایی خوب در جیانگ سو، یک راکتور پلیمریزاسیون با روکش شیشه ای مجهز به منهول DN1200 تحت شرایط سخت چرخه حرارتی با یک چرخه دمایی بین دمای محیط و 200 درجه در روز کار می کرد.

اگرچه واشرهای PTFE جامد مقاومت شیمیایی بسیار خوبی ارائه می‌دهند، اما عدم تقویت ساختاری آنها باعث تغییر شکل خزشی، کاهش تنش و کاهش فشار آب‌بندی در طول چرخه حرارتی مکرر می‌شود. در نتیجه، نشتی پس از تقریباً یک ماه از عملیات رخ داد که بر تداوم تولید تأثیر می گذارد.

برای غلبه بر چالش‌های دوچرخه‌سواری در دمای بالا و الزامات آب‌بندی تجهیزات با روکش شیشه‌ای، واشرهای محصور شده با PTFE با هسته‌های موجدار فولاد ضد زنگ 304 به عنوان راه‌حل جایگزین نصب شدند. لایه محصور کننده PTFE مقاومت شیمیایی فوق العاده ای را ارائه می دهد، در حالی که هسته فولادی زنگ نزن راه راه استحکام مکانیکی، عملکرد بازیابی و مقاومت در برابر چرخه حرارتی را افزایش می دهد.

پس از تعویض، عمر سرویس واشر از حدود 1 ماه به 10 ماه افزایش یافت که به طور قابل توجهی فرکانس تعمیر و نگهداری را کاهش داد و قابلیت اطمینان طولانی مدت راکتور پلیمریزاسیون را بهبود بخشید.

سوالات متداول

س: واشر PTFE با روکش فلزی در مقابل واشر زخم مارپیچی، کدام یک را باید انتخاب کنم؟

پاسخ: هر دو فشار و دمای بالا را کنترل می‌کنند، اما کاربردهای متفاوتی دارند.

واشر PTFE روکش فلزی: یک هسته فلزی جامد که به طور کامل یا جزئی با PTFE پوشانده شده است. بهترین گزینه برای خدمات شیمیایی که در آن مقاومت شیمیایی PTFE مورد نیاز است، مبدل های حرارتی، فلنج های با قطر بزرگ (تا DN5000) و اشکال پیچیده (دایره، بیضی، مستطیل).

واشر زخم مارپیچی: سیم پیچ های فلزی V شکل با پرکننده (گرافیت/PTFE) بین آنها. بهترین گزینه برای کاربردهای فشار بالا، دمای بالا، بخار و فلنج استاندارد ASME تا DN1500.

قانون سریع:

خدمات شیمیایی، قطر بزرگ، اشکال پیچیده → ژاکت فلزی.

فشار بالا، دمای بالا، بخار، فلنج استاندارد → زخم مارپیچی.

س: واشرهای PTFE با روکش فلزی چه دما و فشاری را می توانند تحمل کنند؟

الف: دما: تا +700 درجه سانتیگراد بسته به جنس هسته فلزی، 304/316 SS تا +530 درجه سانتیگراد، فولاد کربنی تا +300 درجه سانتیگراد، و هاستلو/اینکونل تا +700 درجه سانتیگراد.

فشار: حداکثر 100 مگاپاسکال (100 بار).

شیمیایی: pH 0-14 مقاومت جهانی (پوشش PTFE).

تفاوت اصلی با واشرهای PTFE استاندارد: هسته فلزی قابلیت دما و فشار بسیار بالاتری را امکان پذیر می کند و آنها را به گزینه ای مطلوب برای مبدل های حرارتی و مخازن فشار بالا تبدیل می کند.

قابلیت اندازه: تا DN5000 (5 متر)، به طور قابل توجهی بزرگتر از واشرهای مارپیچی که معمولاً به DN1500 محدود می شوند.

س: محدودیت ها چیست و رایج ترین اشتباهات چیست؟

الف: دما: تا +280 درجه سانتیگراد (بسته به هسته فلزی).

فشار: حداکثر 100 مگاپاسکال

شیمیایی: pH 0-14، ژاکت PTFE مقاومت جهانی را ایجاد می کند، اما در صورت آسیب دیدن ژاکت PTFE، هسته فلزی می تواند خورده شود.

سه اشتباه رایج:

(1) استفاده از واشرهای فلزی در کاربردهایی که کت PTFE سازگار نیست: PTFE با فلزات قلیایی مذاب یا فلوئور عنصری در دماهای بالا سازگار نیست.

(2) سفت شدن بیش از حد: در حالی که هسته فلزی قوی است، فشرده سازی بیش از حد می تواند به کت PTFE آسیب برساند. از گشتاور کنترل شده استفاده کنید

(3) انتخاب اشتباه هسته فلزی: هسته فلزی مناسب را برای دما و رسانه خود انتخاب کنید. فولاد کربن در آب نمک خورده می شود، 316 SS محیط های اسیدی را بهتر مدیریت می کند، تیتانیوم برای کاربردهای دریایی بهترین است.

ما مشخصات نصب را با هر سفارش درج می کنیم.
