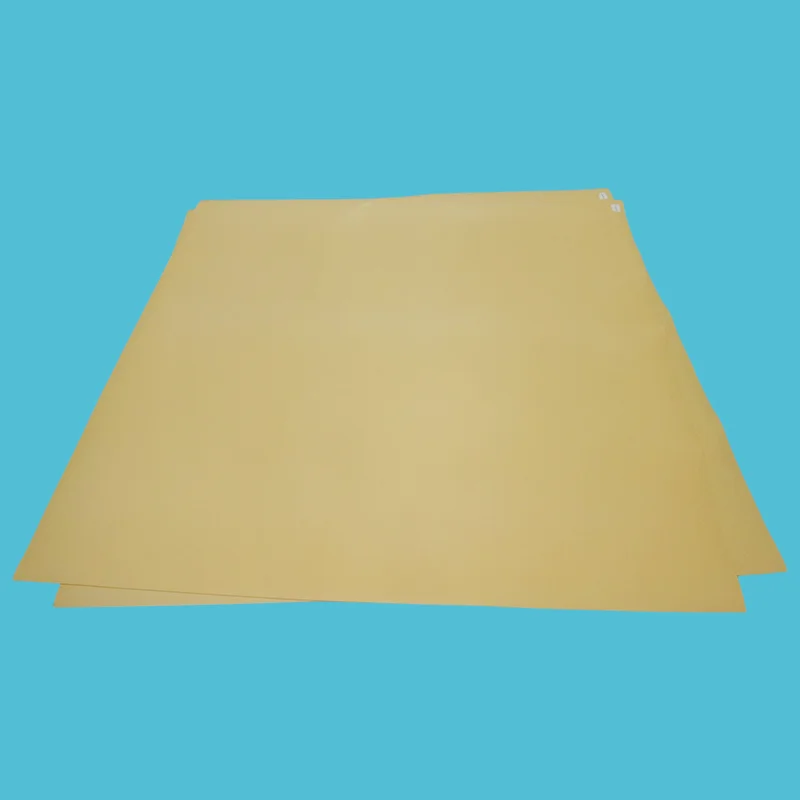

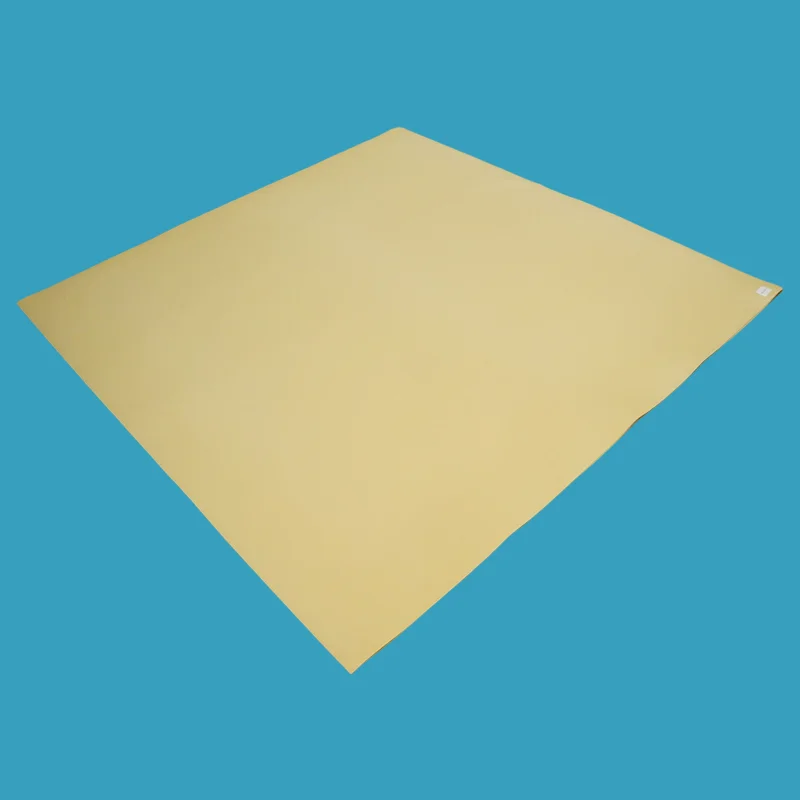

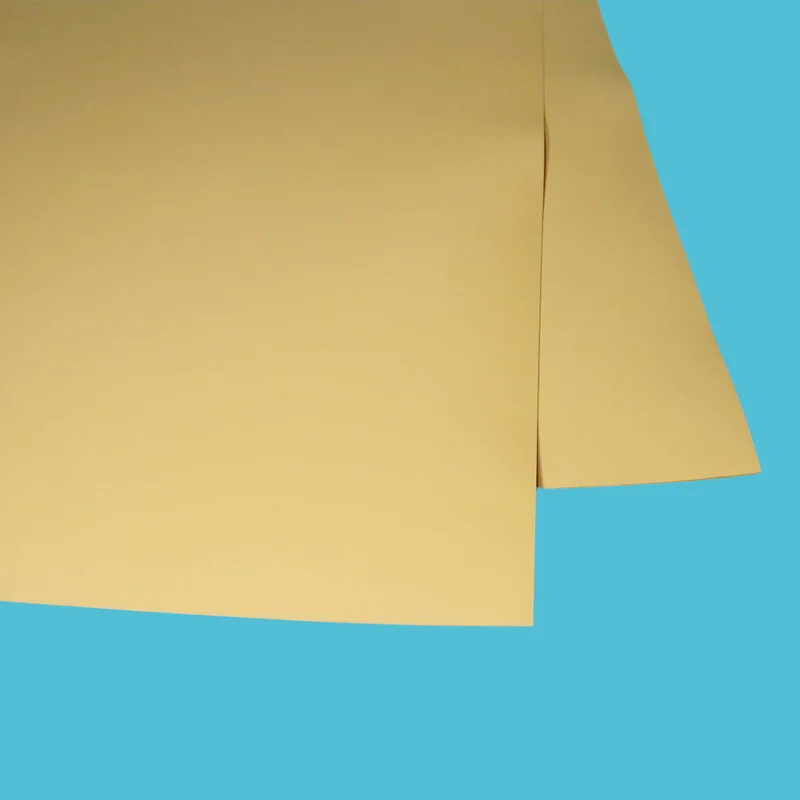

ورق PTFE پر از سیلیس به رنگ قهوه ای روشن یا قهوه ای روشن است. این یک مهر و موم محکم و قابل اعتماد را حفظ می کند و در طول قرار گرفتن طولانی مدت در معرض اسیدهای قوی، حلال ها و رسانه های شیمیایی بسیار خورنده مقاومت شیمیایی عالی از خود نشان می دهد. برخلاف واشرهای PTFE خالص، در برابر خزش تحت بار مقاومت می کند و حفظ پیش بار پیچ را بهبود می بخشد.
مشخصات کلیدی: محدوده دمای کارکرد 180- تا 200+ درجه سانتی گراد، مقاومت در برابر فشار تا 83 بار (1200 PSI)، چگالی 2.1-2.3 g/cm³، و مقاومت کششی ≥20 MPa.
ورق PTFE پر شده با سیلیس یک ماده واشر با کارایی بالا ساخته شده از PTFE بکر است که با پرکننده دی اکسید سیلیکون (SiO2) تقویت شده است. ذرات سیلیس تقویت ساختاری را فراهم می کند که به طور قابل توجهی عملکرد آب بندی مواد را بهبود می بخشد و در عین حال سازگاری شیمیایی گسترده PTFE (pH 0-14) را حفظ می کند.
این ماده بهطور خاص برای استفاده با اسیدهای قوی، حلالها، هیدروکربنها و سایر رسانههای تهاجمی طراحی شده است - و آن را به انتخاب ارجح برای پردازشهای شیمیایی، دارویی، مواد غذایی و نوشیدنیها و کاربردهای پتروشیمی تبدیل میکند.
مزایای کلیدی تقویت سیلیس:
کاهش آرامش خزشی: گشتاور پیچ را برای مدت طولانی تری حفظ می کند و نیاز به گشتاور مجدد کمتری دارد
بهبود عملکرد آب بندی: مهر و موم محکم که تلفات و انتشار محصول را کاهش می دهد
مقاومت شیمیایی عالی: سازگار با اسیدهای قوی (به جز اسید هیدروفلوئوریک)، حلال ها، هیدروکربن ها، کلر، بخار، و خدمات برودتی
مطابق با FDA: مطابق با FDA 21 CFR 177.1550 و مشخصات USDA برای برنامه های غذایی و دارویی
مقاوم در برابر رشد باکتری: از رشد باکتری پشتیبانی نمی کند
مقاوم در برابر شعله: از شعله پشتیبانی نمی کند
BAM تایید شده: در درجه سرویس اکسیژن (سبک 3502) در استانداردهای BAM موجود است
دارای گواهینامه EN 12308: دارای گواهی خدمات برودتی
|
مشکل |
چگونه PTFE پر از سیلیس آن را حل می کند |
هزینه انتخاب اشتباه |
|
PTFE ویرجین خزش می کند و گشتاور خود را از دست می دهد |
سیلیس ساختار را تقویت می کند - گشتاور پیچ را طولانی تر نگه می دارد، گشتاور مجدد را کاهش می دهد |
گشتاور مجدد مکرر، تعویض واشر هر 6-12 ماه |
|
اسیدهای قوی به واشرهای استاندارد حمله می کنند |
PTFE مقاومت pH 0-14 را فراهم می کند - سازگار با اکثر مواد شیمیایی تهاجمی |
تخریب شیمیایی، شکست مهر و موم، از دست دادن محصول |
|
سرویس کلر لاستیک را تخریب می کند |
PTFE پر از سیلیس در برابر کلر مقاومت می کند - آب بندی قابل اعتماد در محیط های تهاجمی |
خرابی زودرس، حوادث ایمنی |
|
سرویس کرایوژنیک باعث شکننده شدن مواد می شود |
PTFE پر از سیلیس در دمای -180 درجه سانتیگراد انعطاف پذیر باقی می ماند - دارای گواهی EN 12308 |
شکست شکننده، نشت در سیستم های برودتی |
|
خطر آلودگی غذا/دارو |
مطابق با FDA و USDA - مواد خالص، بدون مواد قابل استخراج |
آلودگی محصول، جریمه FDA، از دست دادن دسته ای |
|
ویژگی |
PTFE پر از سیلیس |
PTFE ویرجین |
PTFE فیبر شیشه ای |
ePTFE (گسترش یافته) |
|
مقاومت در برابر خزش |
★★★★★ عالی |
★★☆☆☆ فقیر |
★★★★☆ |
★★★★☆ |
|
حفظ گشتاور پیچ |
★★★★★ عالی |
★★☆☆☆ فقیر |
★★★★☆ |
★★★★☆ |
|
سازگاری شیمیایی |
★★★★★ اسیدهای قوی (به جز HF) |
★★★★★ جهانی |
★★★★☆ نه HF/قلیا |
★★★★★ |
|
سازگاری |
★★★☆☆ |
★★☆☆☆ |
★★☆☆☆ |
★★★★★ |
|
مطابق با FDA |
✅ بله |
✅ بله |
✅ بله |
✅ بله |
|
سرویس اکسیژن BAM |
✅ بله (درجه ویژه) |
❌ خیر |
❌ خیر |
⚠️ محدود |
|
سرویس برودتی |
✅ بله (EN 12308) |
✅ بله |
✅ بله |
✅ بله |
|
بهترین برای |
اسیدهای قوی، کلر، برودتی |
شیمیایی عمومی |
رسانه ساینده |
فلنج های آسیب دیده، گشتاور کم |
|
اگر خدمات شما ... |
انتخاب کن... |
چرا |
|
اسیدهای قوی، حلال ها، هیدروکربن ها، کلر |
PTFE پر از سیلیس |
بهترین سازگاری شیمیایی + مقاومت در برابر خزش |
|
سرویس Cryogenic / LNG |
PTFE پر از سیلیس (EN 12308) |
عملکرد برودتی تایید شده |
|
سرویس اکسیژن |
PTFE پر از سیلیس (درجه BAM) |
سرویس اکسیژن مورد تایید BAM |
|
فرآوری مواد غذایی/دارویی |
PTFE پر از سیلیس |
مطابق با FDA، از رشد باکتری ها پشتیبانی نمی کند |
|
فلنج های بد سوراخ و تاب خورده |
ePTFE (PTFE گسترش یافته) |
سازگاری بهتر با سطوح نامنظم |
|
رسانه ساینده، سایش بالا |
PTFE فیبر شیشه ای |
مقاومت در برابر سایش بالاتر |
|
سرویس هیدروفلوئوریک اسید |
PTFE ویرجین |
سیلیس با HF واکنش می دهد - PTFE بکر مورد نیاز است |
|
صنعت |
برنامه |
چرا پر از سیلیس |
|
پردازش شیمیایی |
فلنج ها، پمپ ها، دریچه ها - اسیدهای قوی، حلال ها، هیدروکربن ها، کلر |
مقاومت pH 0-14 + مقاومت در برابر خزش |
|
دارویی |
تجهیزات پردازش استریل - مطابقت با FDA |
FDA 21 CFR 177.1550، غیر آلوده کننده |
|
غذا و نوشیدنی |
اتصالات بهداشتی - مطابقت FDA/USDA |
سازگار با FDA، مقاوم در برابر باکتری |
|
نفت و گاز |
فلنج های پالایشگاه، خطوط لوله - هیدروکربن ها، مواد شیمیایی تهاجمی |
سازگاری شیمیایی + پایداری حرارتی |
|
تولید برق |
سیستم های بخار، آب خنک کننده - خدمات با دمای بالا |
محدوده دمایی گسترده، مقاومت در برابر خزش |
|
LNG و Cryogenic |
تجهیزات برودتی - پردازش LNG |
دارای گواهینامه EN 12308، قابلیت -180 درجه سانتیگراد |
|
پارامتر |
ارزش |
یادداشت ها |
|
محدوده دما |
-180 درجه سانتیگراد تا +200 درجه سانتیگراد |
خدمات مستمر |
|
حداکثر فشار |
حداکثر 83 بار (1200 PSI) |
بستگی به ضخامت و طرح دارد |
|
تراکم |
2.1 - 2.3 g/cm³ |
ASTM D792 |
|
استحکام کششی |
≥20 مگاپاسکال |
ASTM F152 |
|
رنگ |
حنایی / قهوه ای روشن |
— |
|
مواد |
پرکننده PTFE + دی اکسید سیلیکون |
SiO2 تقویت شده است |
|
مطابق با FDA |
بله |
FDA 21 CFR 177.1550، USDA |
|
BAM تایید شده است |
بله (درجه اکسیژن) |
سرویس اکسیژن استایل 3502 |
|
دارای گواهینامه EN 12308 |
بله |
سرویس برودتی |
|
اتحادیه اروپا شماره 10/2011 |
بله |
تماس با غذا |
|
حداکثر PxT (1/16 اینچ) |
350000 درجه فارنهایت x PSIG / 12000 بار x درجه سانتیگراد |
— |
|
حداکثر PxT (1/8 اینچ) |
250000 درجه فارنهایت x PSIG / 8600 بار x درجه سانتیگراد |
— |
|
اندازه (میلی متر) |
ضخامت (میلی متر) |
یادداشت ها |
|
1500 × 1500 |
0.5 - 10 |
اندازه های استاندارد ورق |
|
1500 × 4500 |
مختلف |
ورق بزرگ موجود است |
|
اندازه های سفارشی |
در صورت درخواست موجود است |
واشرهای برش موجود است |
رزین PTFE 100٪ ویرجین — کیفیت ثابت، دسته به دسته
تقویت سیلیس — پراکندگی یکنواخت برای عملکرد ثابت
مطابق با FDA — مطابق با مشخصات FDA 21 CFR 177.1550 و USDA
مورد تأیید BAM — درجه سرویس اکسیژن موجود است (Style 3502)
دارای گواهی EN 12308 — دارای گواهی خدمات برودتی
شماره 10/2011 اتحادیه اروپا — مطابق با تماس با غذا
قابلیت ردیابی کامل — گواهی مواد در صورت درخواست
زمان سررسید — اندازههای استاندارد موجود در انبار (24 تا 48 ساعت). اندازه های سفارشی 7-10 روز
پاسخ: ورق PTFE پر شده با سیلیس (همچنین به عنوان ورق PTFE SiO2 یا واشر PTFE سیلیس نیز شناخته می شود) PTFE بکر است که با پرکننده دی اکسید سیلیکون تقویت شده است. این مقاومت در برابر خزش، حفظ گشتاور پیچ و مهره و سازگاری شیمیایی را ارائه می دهد و آن را برای اسیدهای قوی (به جز اسید هیدروفلوئوریک)، حلال ها، هیدروکربن ها، کلر، بخار و خدمات برودتی ایده آل می کند.
در گریدهای مطابق با FDA (FDA 21 CFR 177.1550) برای کاربردهای غذایی و دارویی موجود است. BAM برای سرویس اکسیژن و گواهی EN 12308 برای سرویس برودتی تایید شده است.
زمانی که از آن استفاده نکنید: خدمات هیدروفلوریک اسید (HF)، سیلیس با HF واکنش می دهد. به جای آن از PTFE بکر استفاده کنید.
پاسخ: PTFE پر از سیلیس، مقاومت در برابر خزش و حفظ گشتاور پیچ را به طور قابل توجهی نسبت به PTFE بکر بهبود می بخشد. PTFE ویرجین نرمتر است و تحت بارگذاری پایدار تغییر شکل میدهد، PTFE پر از سیلیس شکل خود را طولانیتر نگه میدارد و از دست دادن و انتشار محصول را کاهش میدهد.
هر دو مقاومت شیمیایی وسیعی دارند (pH 0-14)، اما PTFE پر از سیلیس برای اسیدهای قوی، حلالها، هیدروکربنها و خدمات کلر توصیه میشود در حالی که مطابق با FDA حفظ میشود (FDA 21 CFR 177.1550).
فرآیند تولید منحصر به فرد، مشکلات جریان سرد معمولی ورق های PTFE معمولی را به حداقل می رساند. برای کاربردهای برودتی، PTFE پر از سیلیس دارای گواهینامه EN 12308 برای سرویس تا -180 درجه سانتیگراد است.
زمان انتخاب PTFE باکره: خدمات هیدروفلوئوریک اسید، کاربردهایی که به حداکثر خلوص شیمیایی نیاز دارند یا نیاز به هزینه کمتر در جایی که خزش نگران کننده نیست.
الف: دما: -180 درجه سانتیگراد تا +200 درجه سانتیگراد سرویس مداوم.
فشار: تا 83 بار (1200 PSI)، به ضخامت و طراحی بستگی دارد.
شیمیایی: pH 0-14، با اسید هیدروفلوئوریک (HF) سازگار نیست.
سه اشتباه رایج:
استفاده در سرویس HF: سیلیس با HF واکنش می دهد، به جای آن از PTFE بکر استفاده کنید
سفت شدن بیش از حد: PTFE پر از سیلیس نیاز به گشتاور کنترل شده دارد. فشرده سازی بیش از حد می تواند به واشر آسیب برساند. مشخصات گشتاور نصب توصیه شده را دنبال کنید
انتخاب ضخامت اشتباه: اندازه استاندارد موجود در 1/16 اینچ (1.5 میلی متر) و 1/8 اینچ (3.0 میلی متر)؛ از مشخصات طراحی پیروی کنید برای فلنج های بد سوراخ، ورق پروفیل (EPIX®) را برای سازگاری بهتر در نظر بگیرید
برای انتخاب نمره مناسب به کمک نیاز دارید؟ در مورد دما، فشار و رسانه خود با ما تماس بگیرید، ما درجه مناسب PTFE را توصیه می کنیم.
