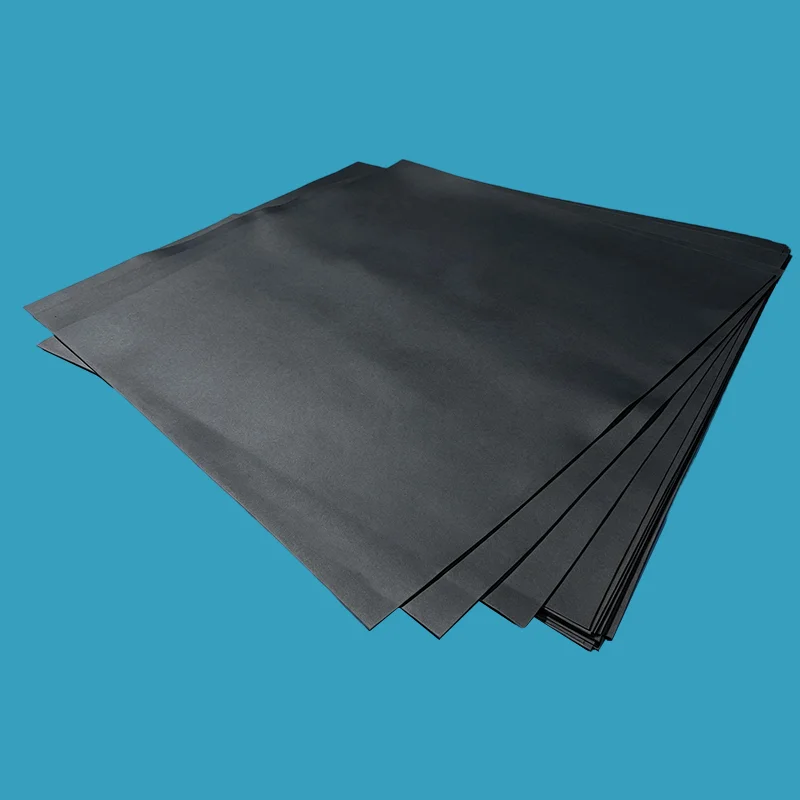

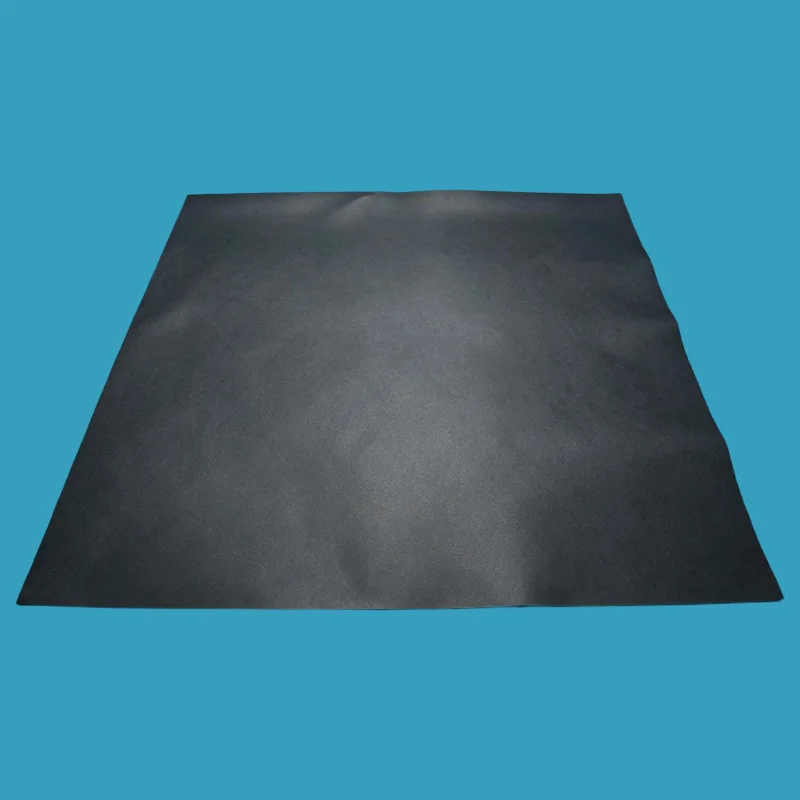

تایفنو به عنوان یک تولید کننده و تامین کننده حرفه ای ورق های PTFE پر شده با گرافیت، گریدهای مطابق با FDA را مناسب برای صنایع غذایی و دارویی ارائه می دهد. این ماده غیر قابل احتراق، مقاوم در برابر رشد باکتری است و دارای اصطکاک کمتر، هدایت حرارتی عالی و کاهش جریان سرد است.
مشخصات کلیدی: محدوده دمای کارکرد 180- تا 200+ درجه سانتی گراد، مقاومت در برابر فشار تا 75 بار، استحکام کششی ≥11 N/mm² و نرخ بازیابی ≥35%.
ورق PTFE پر شده با گرافیت یک ماده واشر با کارایی بالا است که از PTFE بکر تقویت شده با پرکننده گرافیت (معمولاً 15 تا 30٪ محتوای گرافیت) ساخته شده است. ذرات گرافیت تقویت ساختاری را فراهم می کند که به طور قابل توجهی خواص مکانیکی و حرارتی مواد را بهبود می بخشد و در عین حال سازگاری شیمیایی گسترده PTFE (pH 0-14) را حفظ می کند.
مزایای کلیدی تقویت گرافیت:
ضریب اصطکاک کاهش یافته: گرافیت ضریب اصطکاک را کاهش می دهد و عملکرد لغزشی را در یاتاقان ها و آب بندی ها بهبود می بخشد.
رسانایی حرارتی بهبود یافته: گرافیت اتلاف گرما را افزایش می دهد، نقاط داغ و سایش شفت را در سرویس کاهش می دهد.
کاهش جریان سرد: پرکننده گرافیتی آرامش خزش را به حداقل می رساند (35٪ آرامش خزش در مقایسه با PTFE باکره بیشتر)
حفظ گشتاور پیچ و مهره عالی: آب بندی را در طول زمان حفظ می کند، نیاز به گشتاور مجدد کمتر
بازیابی خوب: بازیابی ≥35٪ یکپارچگی مهر و موم را حفظ می کند
مطابق با FDA: مطابق با مشخصات FDA برای برنامه های غذایی و دارویی (نمرات انتخابی)
از شعله پشتیبانی نمی کند: ایمن در برابر آتش
رشد باکتری را پشتیبانی نمی کند: مناسب برای فرآیندهای تمیز
|
مشکل |
چگونه PTFE پر از گرافیت آن را حل می کند |
هزینه انتخاب اشتباه |
|
PTFE تحت بار خزش و نشت می کند |
پرکننده گرافیت جریان سرد را کاهش می دهد (35٪ آرامش خزش) - گشتاور پیچ را طولانی تر نگه می دارد |
گشتاور مجدد مکرر، تعویض واشر هر 6-12 ماه |
|
اصطکاک در یاتاقان ها ایجاد می شود |
گرافیت ضریب اصطکاک را کاهش می دهد - لغزش صاف، سایش کمتر |
سایش شفت، آسیب تجهیزات، خرابی زودرس |
|
گرما به واشرها و شفت ها آسیب می رساند |
گرافیت هدایت حرارتی را بهبود می بخشد - گرما را دفع می کند، خنک تر می شود |
نقاط داغ، امتیاز دهی شفت، تخریب واشر |
|
PTFE فاقد استحکام مکانیکی است |
گرافیت استحکام فشاری را بهبود می بخشد - تحت بارگذاری شکل خود را حفظ می کند |
اکستروژن واشر، تغییر شکل تحت فشار |
|
خطر آلودگی غذا/دارو |
درجات مطابق با FDA در دسترس هستند - مواد خالص، بدون مواد قابل استخراج |
آلودگی محصول، جریمه FDA، از دست دادن دسته ای |
|
ویژگی |
PTFE پر از گرافیت |
PTFE ویرجین |
PTFE فیبر کربن |
PTFE فیبر شیشه ای |
|
رنگ |
مشکی / خاکستری تیره |
سفید |
مشکی |
مایل به سفید / خاکستری |
|
ضریب اصطکاک |
★★★★★ پایین ترین |
★★★★☆ |
★★★★☆ |
★★★☆☆ |
|
هدایت حرارتی |
★★★★★ عالی |
★★☆☆☆ |
★★★★★ عالی |
★★★☆☆ |
|
مقاومت در برابر خزش |
★★★★☆ 35% |
★★☆☆☆ |
★★★★★ |
★★★★☆ |
|
مقاومت در برابر سایش |
★★★★☆ |
★★☆☆☆ |
★★★★★ بهترین |
★★★★★ بهترین |
|
استحکام مکانیکی |
★★★★☆ |
★★☆☆☆ |
★★★★★ |
★★★★★ |
|
مقاومت شیمیایی |
★★★★☆ نه برای اکسید کننده ها |
★★★★★ |
★★★★☆ نه برای اکسید کننده ها |
★★★★☆ برای HF/قلیا نیست |
|
مطابق با FDA |
✅ بله |
✅ بله |
❌ خیر |
✅ بله |
|
بهترین برای |
اصطکاک کم، یاتاقان ها، اتلاف گرما، مهر و موم دینامیک |
شیمیایی عمومی |
سرعت بالا، بار بالا، اتلاف گرما |
رسانه ساینده، فشار بالا |
|
اگر خدمات شما ... |
انتخاب کن... |
چرا |
|
بلبرینگ، بوشینگ، کاربردهای کشویی |
PTFE پر از گرافیت |
کمترین اصطکاک + هدایت حرارتی |
|
آب بندی دینامیکی با سرعت بالا |
PTFE پر از گرافیت |
اتلاف حرارت + اصطکاک کم |
|
دمای بالا، بار بالا، سرعت بالا |
PTFE فیبر کربن |
بهترین هدایت حرارتی + استحکام مکانیکی |
|
رسانه ساینده، فشار بالا، سایش بالا |
PTFE فیبر شیشه ای |
بهترین مقاومت در برابر سایش + استحکام مکانیکی |
|
اکسید کننده های قوی (اسید نیتریک، کلر) |
PTFE ویرجین |
اکسید کننده گرافیت/کربن - PTFE بکر مورد نیاز است |
|
مواد شیمیایی تمیز، آب بندی عمومی |
PTFE ویرجین |
کمترین هزینه، مقاومت شیمیایی جهانی |
|
صنعت |
برنامه |
چرا گرافیت |
|
پردازش شیمیایی |
فلنج، پمپ، شیر - اسیدها، حلال ها، مواد شیمیایی |
مقاومت شیمیایی + کاهش خزش + اصطکاک کم |
|
تولید برق |
سیستم های بخار، فلنج های با دمای بالا، آب بندی توربین ها |
هدایت حرارتی، اتلاف گرما |
|
دارویی |
تجهیزات پردازش استریل - مطابقت با FDA |
مطابق با FDA، غیر آلوده کننده |
|
غذا و نوشیدنی |
اتصالات بهداشتی - مطابقت FDA |
سازگار با FDA، مقاوم در برابر باکتری |
|
بلبرینگ و بوشینگ |
قطعات مکانیکی، کاربردهای کشویی، واشرهای رانش |
کمترین اصطکاک، هدایت حرارتی، سایش کم |
|
خمیر و کاغذ |
هاضم ها، پمپ ها - مواد شیمیایی متوسط |
مقاومت شیمیایی + مقاومت در برابر خزش |
|
نفت و گاز |
فلنج های پالایشگاه، خطوط لوله - هیدروکربن ها |
سازگاری شیمیایی + پایداری حرارتی |
|
پارامتر |
ارزش |
یادداشت ها |
|
محدوده دما |
-196 درجه سانتیگراد تا +200 درجه سانتیگراد |
خدمات مستمر |
|
حداکثر فشار |
تا 75 بار |
بستگی به ضخامت و طرح دارد |
|
تراکم |
2.1 - 2.3 g/cm³ |
— |
|
استحکام کششی |
≥11 N/mm² |
— |
|
تراکم پذیری |
7-19٪ |
ASTM F36 |
|
بازیابی |
≥35% |
ASTM F36 |
|
آرامش خزش |
≤35٪ |
ASTM F38 - به طور قابل توجهی بهتر از PTFE بکر |
|
رنگ |
مشکی / خاکستری تیره |
— |
|
مواد |
پرکننده PTFE + گرافیت (15-30٪) |
— |
|
مطابق با FDA |
بله (انتخاب نمرات) |
فرمولاسیون های سازگار با FDA موجود است |
|
مقاومت در برابر شعله |
از شعله پشتیبانی نمی کند |
— |
|
رشد باکتری |
پشتیبانی نخواهد کرد |
— |
|
درجه |
محتوای گرافیت |
بهترین برای |
|
گرافیت 15% |
گرافیت 15 درصد |
بهبود متوسط در خواص با حفظ انعطاف پذیری |
|
گرافیت 30% |
30 درصد گرافیت |
حداکثر هدایت حرارتی، مقاومت فشاری و مقاومت در برابر خزش |
|
گرافیت + الیاف شیشه |
20% شیشه + 5% گرافیت |
خواص متعادل - استحکام + اصطکاک کم |
|
درجه FDA |
گرافیت پر شده است |
کاربردهای غذایی و دارویی |
|
اندازه (میلی متر) |
محدوده ضخامت (میلی متر) |
یادداشت ها |
|
1000 × 1000 |
4-50 |
ورق قالبی |
|
1220 × 1220 |
4-50 |
ورق قالبی |
|
1500 × 1500 |
4-50 |
ورق قالبی |
|
2000 × 2000 |
4-50 |
ورق قالبی |
رزین PTFE 100٪ ویرجین — کیفیت ثابت، دسته به دسته
تقویت گرافیت — پراکندگی یکنواخت برای عملکرد ثابت
درجات مطابق با FDA موجود است — مناسب برای کاربردهای غذایی و دارویی
از شعله پشتیبانی نمیکند — ایمن در برابر آتش
از رشد باکتری پشتیبانی نمیکند — مناسب برای فرآیندهای تمیز
قابلیت ردیابی کامل — گواهی مواد در صورت درخواست
زمان سررسید — اندازههای استاندارد موجود در انبار (24 تا 48 ساعت). اندازه های سفارشی 7-10 روز
A: یک ورق PTFE پر شده با گرافیت (همچنین به عنوان یک ورق PTFE اصلاح شده با گرافیت یا واشر PTFE سیاه شناخته می شود) PTFE با پرکننده گرافیت (معمولاً 30-15٪) تقویت شده است. این رسانایی حرارتی بهبود یافته، اصطکاک کمتر، و کاهش خزش (35٪ آرامش خزش) در مقایسه با PTFE بکر ارائه می دهد.
از آن در کاربردهایی استفاده کنید که به اتلاف گرما خوب، اصطکاک کم و مقاومت شیمیایی، یاتاقان ها، بوشینگ ها، کاربردهای کشویی، فلنج های پردازش شیمیایی و تجهیزات تولید برق نیاز دارند. در گریدهای مطابق با FDA برای کاربردهای غذایی و دارویی موجود است.
زمانی که از آن استفاده نکنید: اکسید کننده های قوی در دمای بالا (اسید نیتریک، کلر، و غیره) - گرافیت می تواند اکسید شود. برای این خدمات از PTFE بکر استفاده کنید.
پاسخ: هر دو سیاه هستند، هر دو هدایت حرارتی را بهبود میبخشند، اما کاربردهای متفاوتی دارند. PTFE پر از گرافیت کمترین ضریب اصطکاک و بهترین عملکرد لغزشی را ارائه میدهد، که برای یاتاقانها، بوشها و آببندهای دینامیکی که کاهش اصطکاک حیاتی است، ایدهآل است.
PTFE پر از فیبر کربن استحکام مکانیکی بالاتر و مقاومت در برابر سایش بهتر را ارائه میکند، که برای کاربردهای با سرعت بالا، بار بالا و دمای بالا که هم به استحکام و هم اتلاف گرما نیاز است، ایدهآل است.
قانون سریع:
نیاز به اصطکاک کم + اتلاف گرما خوب → گرافیت.
نیاز به استحکام بالا + سرعت بالا + بار بالا → فیبر کربن.
برای برنامه های کاربردی FDA، پر از گرافیت در دسترس است. فیبر کربن مطابق با FDA نیست.
الف: دما: -180 درجه سانتیگراد تا +200 درجه سانتیگراد سرویس مداوم.
فشار: تا 75 بار - بستگی به ضخامت و طراحی دارد.
شیمیایی: pH 0-14 — با اکسید کننده های قوی در دمای بالا (اسید نیتریک، کلر و غیره) سازگار نیست — گرافیت اکسید می شود.
سه اشتباه رایج:
استفاده در اکسید کننده های قوی: گرافیت در دمای بالا در اسید نیتریک، کلر و محیط های اکسید کننده قوی اکسید می شود، به جای آن از PTFE بکر یا PTFE پر از شیشه استفاده کنید.
انتظار مقاومت شیمیایی مشابه PTFE بکر: در حالی که PTFE مقاومت pH 0-14 را ارائه می دهد، پرکننده گرافیت دارای محدودیت های شیمیایی است، قبل از استفاده سازگاری را بررسی کنید.
سفت شدن بیش از حد: PTFE پر از گرافیت نیاز به گشتاور کنترل شده دارد. فشرده سازی بیش از حد می تواند به واشر آسیب برساند
برای انتخاب نمره مناسب به کمک نیاز دارید؟ درجه حرارت، فشار و رسانه خود را با ما تماس بگیرید، ما درجه مناسب PTFE را در عرض 24 ساعت توصیه می کنیم.
