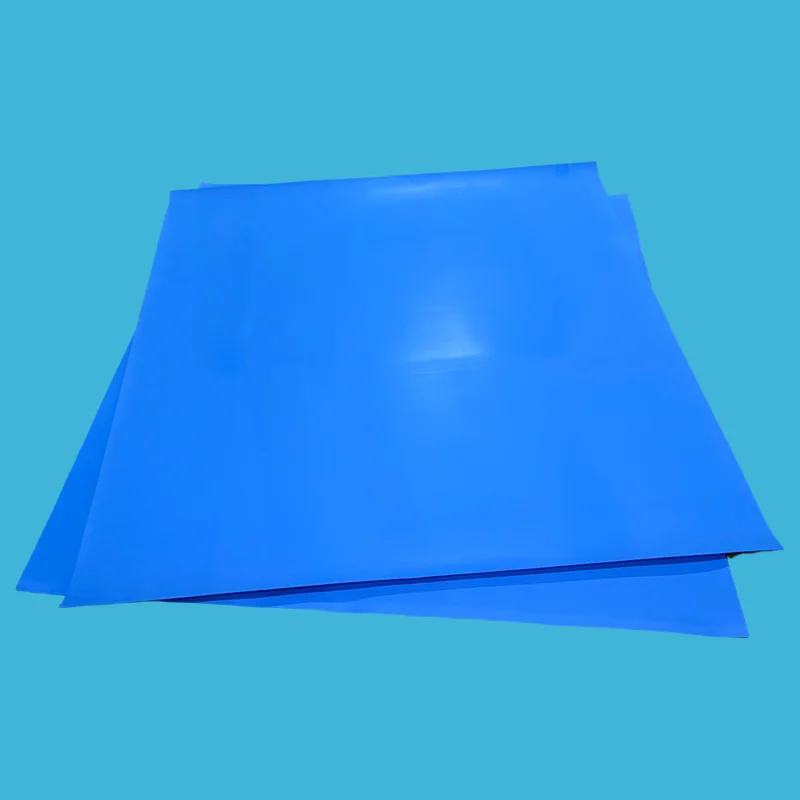

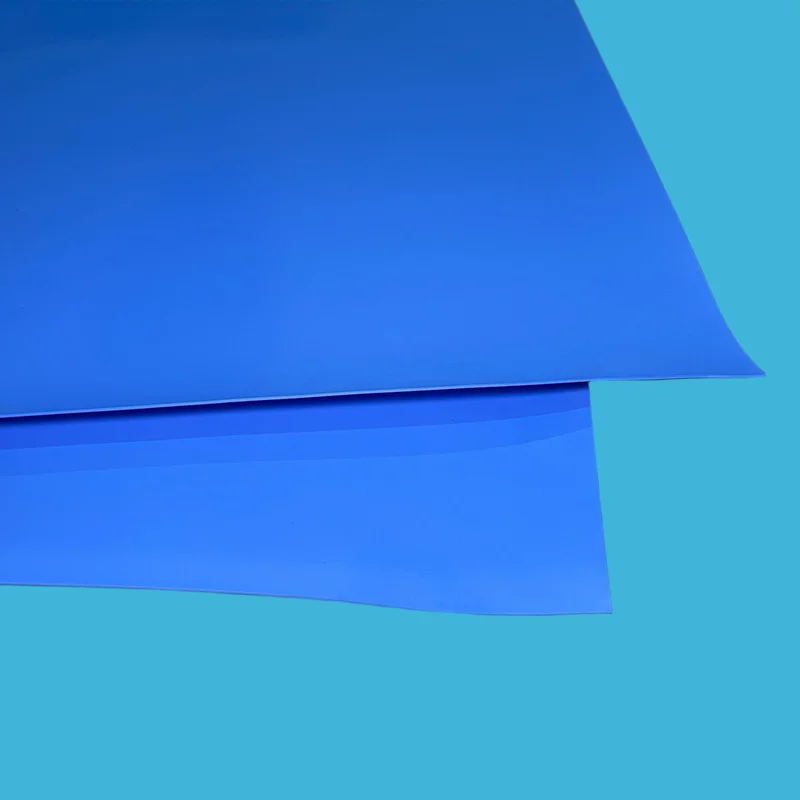

ورق PTFE پر شده با مهره شیشه ای

PTFE خالص از خزش رنج می برد که باعث شل شدن پیچ و نشتی می شود، در حالی که گشتاور بالا می تواند فلنج های شیشه ای را ترک کند. یک ورق PTFE پر از مهره شیشه ای ارائه شده توسط کارخانه تایفنو با میکروکره های شیشه ای توخالی، خزش را کاهش می دهد و بازیابی را بهبود می بخشد (55.8٪ در مقابل 21.8٪ برای PTFE خالص)، که امکان آب بندی مطمئن با گشتاور کمتر را فراهم می کند. از -180 درجه سانتیگراد تا +200 درجه سانتیگراد کار می کند، تا فشار 55 بار را تحمل می کند و عملکرد آب بندی عالی را با تراکم پذیری ≥16٪ و بازیابی ≥32٪ ارائه می دهد - از سطوح حساس فلنج با یک محلول مواد پیشرفته محافظت می کند.

ارسال استعلام

توضیحات محصول

ویرجین PTFE مقاومت شیمیایی عالی ارائه می دهد اما مقاومت محدودی در برابر خزش تحت فشار مداوم دارد. در طول سرویس طولانی مدت، شل شدن بار پیچ و تغییر شکل واشر می تواند عملکرد آب بندی را کاهش دهد.

برای مواد فلنج شکننده مانند تجهیزات شیشه ای، سرامیکی و پلاستیکی، نیروی سفت کننده بالا مورد نیاز PTFE استاندارد نیز ممکن است خطر آسیب سطح را ایجاد کند.

ورق PTFE پر از مهره شیشه ای عملکرد PTFE معمولی را با استفاده از میکروسفرهای شیشه ای توخالی در ماتریس PTFE بهبود می بخشد. این ساختار تقویت شده جریان سرد را کاهش می دهد، بازیابی الاستیک را افزایش می دهد و سطح آب بندی نرم تر و سازگارتر را فراهم می کند.

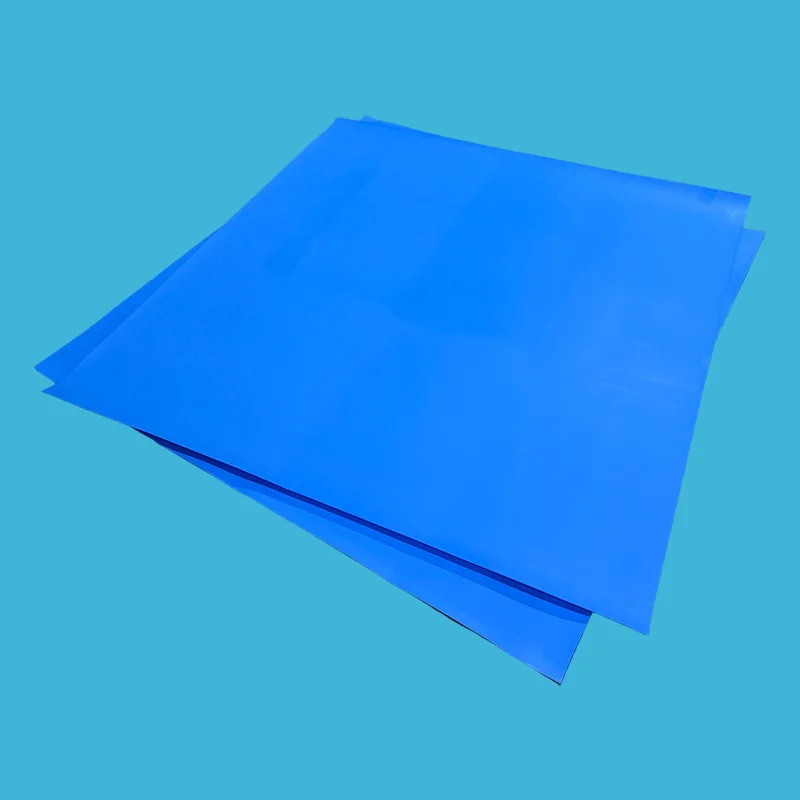

Glass Bead Filled PTFE Sheet

چگونه ورق PTFE پر شده با مهره شیشه عملکرد آب بندی را بهبود می بخشد؟

ورق PTFE پر از مهره‌های شیشه‌ای یک ماده PTFE مهندسی شده است که با میکروکره‌های شیشه‌ای توخالی که به طور مساوی در سراسر ماتریس PTFE توزیع شده‌اند، تقویت شده است. این ذرات شیشه ای سبک وزن، ساختار داخلی PTFE را تقویت کرده و پایداری مکانیکی آن را بهبود می بخشد و در عین حال مقاومت شیمیایی عالی را حفظ می کند.

در مقایسه با PTFE بکر، این ماده اصلاح شده مقاومت بهتری در برابر خزش و جریان سرد ایجاد می کند و به حفظ بار پیچ و فشار آب بندی در طول عملیات طولانی مدت کمک می کند. عملکرد بهبود یافته آن (55.8٪ در مقایسه با 21.8٪ برای PTFE بکر) به ورق اجازه می دهد تا پس از فشرده سازی بازیابی شود و مهر و موم قابل اعتمادی را حفظ کند.

ساختار بهبود یافته همچنین تراکم پذیری و سازگاری سطح را افزایش می دهد و مواد را قادر می سازد تا با خراش ها، گودال ها و سطوح فلنج ناهموار مطابقت داشته باشد. این باعث می شود آن را به ویژه برای فلنج های شیشه ای، سرامیکی و پلاستیکی که در آن نیروی سفت کننده بیش از حد ممکن است باعث آسیب شود، مناسب باشد.

با ترکیب مقاومت شیمیایی PTFE با عملکرد مکانیکی بهبود یافته، ورق PTFE پر شده با مهره‌های شیشه‌ای راه‌حل آب‌بندی با گشتاور پایین پایدارتری برای کاربردهای صنعتی سخت‌تر ارائه می‌دهد.

چرا PTFE میکروکره شیشه ای را انتخاب کنید؟

تفاوت بازیابی: چرا مهم است

مواد	نرخ بازیابی	این چه معنایی برای شما دارد
PTFE ویرجین	~ 21.8٪	به طور دائم فشرده می شود - گشتاور پیچ شل می شود، واشر به مرور زمان نشت می کند
PTFE میکرو کره شیشه ای	~32-55.8٪	پس از فشرده سازی بهبود می یابد - گشتاور پیچ و مهره را حفظ می کند، عمر آب بندی طولانی تر

بازیابی بیشتر = نیروی آب بندی طولانی تر = نشتی کمتر = خرابی کمتر.

مشکل	چگونه PTFE میکروکره شیشه ای آن را حل می کند
PTFE خالص تحت بار خزش و نشت می کند	میکروکره های شیشه ای ساختار را تقویت می کنند - گشتاور پیچ را برای مدت طولانی تری حفظ می کنند
فلنج های خشن و حفره دار نشت می کنند	مواد نرم و منطبق، بی نظمی ها را پر می کند - مهر و موم بدون سنگ زنی یا ماشین کاری
فلنج های شیشه ای تحت گشتاور زیاد ترک می خورند	آب بندی با فشار کم پیچ - از سطوح شکننده محافظت می کند
واشرها با گذشت زمان نیروی آب بندی را از دست می دهند	نرخ بازیابی بالاتر (تا 55.8٪) - آب بندی را پس از فشرده سازی حفظ می کند
حمله شیمیایی - اسیدها، حلال ها، مواد سوزاننده	PTFE مقاومت pH 0-14 را فراهم می کند

راهنمای مقایسه و انتخاب

PTFE میکروکره شیشه ای در مقابل PTFE ویرجین در مقابل PTFE فیبر شیشه ای

ویژگی	PTFE میکرو کره شیشه ای	PTFE ویرجین	PTFE فیبر شیشه ای
نرخ بازیابی	~32-55.8٪ - عالی	21.8٪ - ضعیف	متوسط
مقاومت در برابر خزش	★★★★★ عالی	★★☆☆☆ فقیر	★★★★☆
تراکم پذیری	★★★★★ نرم، سازگار	★★☆☆☆ سفت و سخت	★★★☆☆
محافظ فلنج	★★★★★ ایمن بر روی فلنج های شکننده	★★★☆☆	★★☆☆☆ می تواند خراش دهد
فشار	تا 55 بار	تا 30 بار	بالاتر - تا 100 بار
مقاومت شیمیایی	pH 0-14 - به جز HF	pH 0-14	pH 0-14 - به جز HF/قلیا
بهترین برای	فلنج های شکننده، گشتاور کم، چرخه حرارتی	مواد شیمیایی تمیز، فلنج های صاف، FDA	رسانه ساینده، فشار بالا

راهنمای انتخاب سریع - بر اساس برنامه

اگر درخواست شما ...	انتخاب کن...	چرا
فلنج های شیشه ای، سرامیکی یا پلاستیکی	PTFE میکرو کره شیشه ای	گشتاور کم، فلنج پسند
فلنج های زبر، حفره دار یا تاب دار	PTFE میکرو کره شیشه ای	سازگار، بی نظمی ها را پر می کند
پردازش شیمیایی - اسیدها، حلال ها	PTFE میکرو کره شیشه ای	pH 0-14 مقاومت جهانی
فرآوری مواد غذایی/دارویی	PTFE میکرو کره شیشه ای	نمرات مطابق با FDA موجود است
چرخه حرارتی	PTFE میکرو کره شیشه ای	آب بندی را تحت تغییرات دما حفظ می کند
فلنج های تمیز و صاف، خدمات استاندارد	PTFE ویرجین	هزینه کمتر
رسانه ساینده، فشار بالا	PTFE فیبر شیشه ای	استحکام مکانیکی بالاتر

برنامه های کاربردی اولیه

صنعت	برنامه	چرا
پردازش شیمیایی	فلنج های لوله، پوشش های راکتور، مبدل های حرارتی	مقاومت pH 0-14، گشتاور کم
دارویی	تجهیزات استریل، بیوراکتورها - مطابقت FDA	مواد خالص، غیر آلوده
غذا و نوشیدنی	اتصالات بهداشتی، تجهیزات پر کردن	مطابق با FDA، تمیز کردن آسان
تجهیزات با روکش شیشه ای	راکتورهای با روکش شیشه ای، کشتی ها	گشتاور کم از سطوح شکننده محافظت می کند

موارد کاربردی

مطالعه موردی 1: کارخانه داروسازی - حذف 16000 دلار در تعمیرات شیشه

چالش: روکش‌های راکتور با روکش شیشه‌ای به دلیل گشتاور زیاد مورد نیاز برای آب‌بندی واشرهای PTFE بکر ترک خوردند. هر تعمیر شیشه 8000 دلار به علاوه زمان توقف تولید هزینه داشت. دو رویداد در سال = 16000 دلار.

راه حل: ورق PTFE پر از مهره شیشه ای نصب شده. فشار پایین پیچ فشار روی پوشش شیشه ای را از بین می برد. مواد کاملاً با سطح شیشه ای مواج مطابقت دارد. میزان بازیابی مهر و موم در طول زمان حفظ می شود.

نتیجه: آسیب شیشه صفر. آب بندی عالی با گشتاور کمتر. بدون تعویض در 18 ماه. 16000 دلار در هزینه تعمیر شیشه صرفه جویی کرد.

مطالعه موردی 2: کارخانه شیمیایی - خزش و نشت حذف شده

چالش: واشرهای PTFE ویرجین روی فلنج‌های مبدل حرارتی هر ۶ ماه به دلیل جریان سرد و نشتی تعویض می‌شوند. گشتاور پیچ شل شد، واشرها تغییر شکل دادند.

راه حل: با ورق PTFE پر از مهره شیشه ای جایگزین شد. بازیابی بالا (~55.8٪) در طول زمان مهر و موم را حفظ کرد. مقاومت خزشی تغییر شکل را از بین برد.

نتیجه: نشت صفر به مدت 18 ماه. بدون نیاز به گشتاور مجدد پیچ کاهش هزینه تخمینی: 7500 دلار در سال برای هر فلنج.

توجه: نتایج واقعی پرونده بسته به شرایط برنامه متفاوت است. برای توصیه های کاربردی خاص با ما تماس بگیرید.

Factory Factory Factory Factory

مشخصات فنی

ویژگی‌های ورق PTFE پر از مهره شیشه‌ای

پارامتر	ارزش	روش تست
محدوده دما	-180 درجه سانتیگراد تا +200 درجه سانتیگراد	ASTM
حداکثر فشار	حداکثر 55 بار (800 PSI)	—
تراکم	1.55-1.70 g/cm³	ASTM D792
تراکم پذیری	≥16%	ASTM F36
بازیابی	≥32٪ (تا 55.8٪ در برخی از درجه ها)	ASTM F36
استحکام کششی	≥10 مگاپاسکال	ASTM F152
مواد	PTFE ویرجین + میکروکره های شیشه ای توخالی	—
مطابق با FDA	بله - موجود است	FDA 21 CFR 177.1550

اندازه های موجود

اندازه (میلی متر)	محدوده ضخامت (میلی متر)
1500 × 1500	1.0، 1.5، 2.0، 3.0
1500 × 4500	1.5، 2.0، 3.0
کاس

Test Test Test Test

سوالات متداول

س: ورق PTFE پر از مهره شیشه ای چیست و چه تفاوتی با PTFE استاندارد دارد؟

پاسخ: ورق PTFE پر از مهره‌های شیشه‌ای یک ماده واشر با کارایی بالا است که از PTFE بکر ساخته شده و با میکروکره‌های شیشه‌ای توخالی تقویت شده است.

بر خلاف PTFE استاندارد که تحت بار ثابت خزش می کند (جریان های سرد) و در طول زمان گشتاور پیچ را از دست می دهد، PTFE میکروکره شیشه ای مقاومت در برابر خزش و نرخ بازیابی عالی را ارائه می دهد.

این بدان معنی است که نیروی آب بندی را برای مدت طولانی تری حفظ می کند، نیاز به گشتاور مجدد کمتری دارد و در کاربردهای سخت به میزان قابل توجهی دوام بیشتری دارد.

برای مهندسان و مدیران تعمیر و نگهداری که با خرابی های مکرر واشر سر و کار دارند، این ماده ارتقاء ثابت شده ای است که زمان خرابی و هزینه های تعمیر و نگهداری را کاهش می دهد.

س: آیا می توان از ورق PTFE میکروکره شیشه ای روی فلنج های شیشه ای یا شکننده استفاده کرد؟

پاسخ: بله، و این یکی از برنامه‌های اصلی آن است. ورق PTFE پر از مهره‌های شیشه‌ای به‌طور خاص برای آب‌بندی با گشتاور کم پیچ بر روی فلنج‌های شیشه‌ای، سرامیکی و پلاستیکی طراحی شده است.

این ماده نرم و بسیار سازگار است، خراش ها، گودال ها و بی نظمی های سطحی را بدون نیاز به نیروی فشرده سازی بالا پر می کند. این بسیار مهم است زیرا گشتاور بالا روی فلنج های شیشه ای می تواند باعث شکستگی پوشش شیشه شود و هزینه تعمیر آن بیش از 8000 دلار است.

برای کارخانه‌های شیمیایی و تولیدکنندگان دارویی با راکتورهای شیشه‌ای، این ماده محلول واشر توصیه‌شده صنعت است که از فلنج‌های شکننده محافظت می‌کند و در عین حال آب‌بندی شیمیایی قابل‌اعتمادی را ارائه می‌کند.

س: آیا ورق PTFE میکروکره شیشه ای با همه مواد شیمیایی سازگار است؟ محدودیت های آن چیست؟

پاسخ: مقاومت شیمیایی گسترده‌ای در محدوده pH کامل (0-14) ارائه می‌کند و برای اکثر اسیدها، قلیاها، حلال‌ها و هیدروکربن‌ها مناسب است.

با این حال، با اسید هیدروفلوئوریک (HF) سازگار نیست، ریزکره‌های شیشه‌ای در سرویس HF حل می‌شوند و باعث خرابی واشر می‌شوند. برای کاربردهای HF، ما به جای آن ورق PTFE بکر یا ورق PTFE پر از کربن را توصیه می کنیم.

علاوه بر این، حداکثر درجه فشار 55 بار (800 PSI) است: برای خدمات فشار بالاتر، PTFE پر از الیاف شیشه را در نظر بگیرید.
