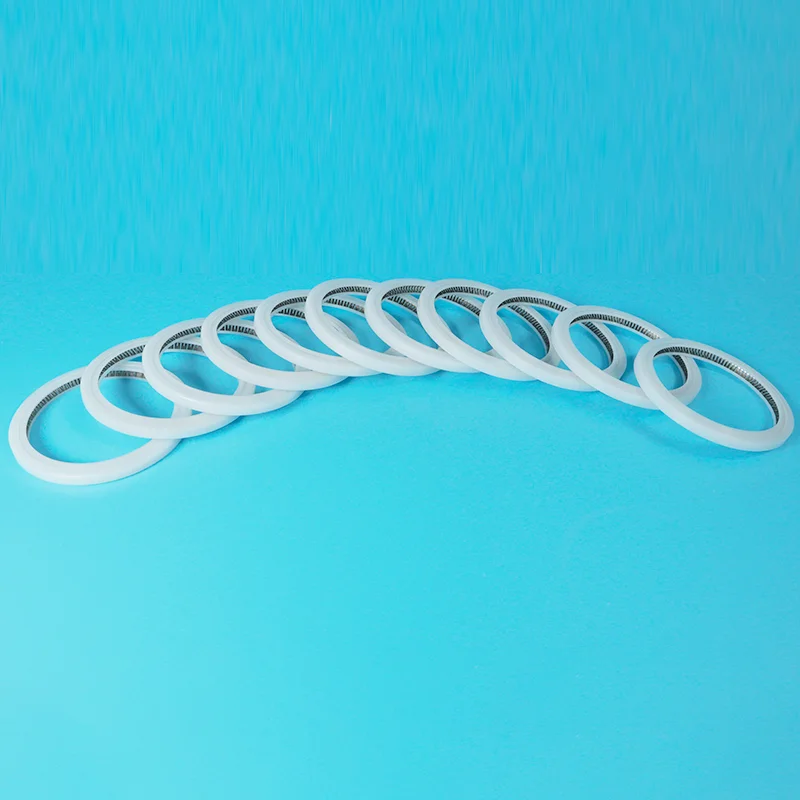

A آب بند فنردار نوع Vبرای حفظ عملکرد آب بندی قابل اعتماد در زمانی که آب بندی های الاستومری معمولی با فشار، دما، قرار گرفتن در معرض مواد شیمیایی، عملکرد با سرعت پایین یا دوره های طولانی عدم فعالیت مبارزه می کنند، طراحی شده است. پروفیل آب بندی V شکل آن همراه با یک فنر داخلی برای حفظ تماس با سطح جفت کار می کند. این طراحی می تواند عملکرد آب بندی پایدار را در طیف گسترده ای از شرایط عملیاتی صنعتی ارائه دهد.
این مقاله نحوه کارکرد آببندهای فنری نوع V، اهمیت انرژیدهی فنر، چگونگی تأثیر انتخاب مواد و فنر بر عمر مفید، محل استفاده از این مهر و مومها و نحوه جلوگیری از مشکلات رایج نصب و راهاندازی را توضیح میدهد. همچنین جدول مقایسه عملی و چک لیست عیب یابی را برای مهندسان، تیم های تعمیر و نگهداری، سازندگان تجهیزات و خریداران صنعتی ارائه می دهد.
مهر و موم برق دار فنری نوع V یک جزء آب بندی دقیق است که نمایه آب بندی V شکل را با یک عنصر فنری ترکیب می کند. مهر و موم معمولاً از یک پلیمر با کارایی بالا مانند PTFE یا یک ترکیب PTFE اصلاح شده ساخته می شود، در حالی که فنر بارگذاری شعاعی یا محوری مداوم را در برابر سطح آب بندی ایجاد می کند.
بر خلاف یک کاسه نمد الاستومری معمولی که برای حفظ تماس آببندی تا حد زیادی به کشسانی خود متکی است، آببندی با انرژی فنری از مکانیزم انرژیزای مستقل استفاده میکند. این باعث می شود که طراحی به ویژه زمانی مفید باشد که مواد آب بندی خاصیت ارتجاعی محدودی داشته باشد یا زمانی که تجهیزات تحت شرایط حرارتی، شیمیایی یا مکانیکی سخت کار می کنند.
پروفیل V شکل نیز می تواند برای کنترل فشار تماس و تطبیق هندسه های نصب خاص مهندسی شود. بسته به کاربرد، آب بندی ممکن است برای آب بندی استاتیک، حرکت رفت و برگشتی، حرکت چرخشی یا شرایط فشار تخصصی طراحی شود.
فنر یکی از مهمترین عناصر عملکردی سیستم آب بندی است. هنگامی که آب بند نصب می شود، فنر یک نیروی تماس اولیه بین لبه آب بندی و سطح جفت ایجاد می کند. این نیرو به بستن شکاف های کوچک و حفظ تماس قبل از برقراری کامل فشار سیستم کمک می کند.
هنگامی که فشار سیستم داخلی افزایش مییابد، فشار میتواند روی پروفیل مهر و موم اثر کند و نیروی تماس در ناحیه آببندی را بهبود بخشد. این ترکیب نیروی فنر و فشار سیستم به آببند اجازه میدهد تا یک رابط آببندی پایدار را در شرایط متغیر عملیاتی حفظ کند.
پیکربندی فنر باید با توجه به برنامه انتخاب شود. طرح های مختلف فنر می توانند ویژگی های بار، رفتار اصطکاک و مقاومت در برابر محیط های شیمیایی یا حرارتی متفاوتی را ارائه دهند.
هندسه آب بند برق دار فنری نوع V به طور مستقیم بر نحوه توزیع نیروی آب بندی تأثیر می گذارد. یک پروفیل به خوبی طراحی شده می تواند تماس کنترل شده ای را در امتداد سطح آب بندی بدون ایجاد اصطکاک غیر ضروری ایجاد کند.
این تعادل به ویژه در برنامه های پویا مهم است. فشار تماس بیش از حد می تواند اصطکاک و تولید گرما را افزایش دهد، در حالی که فشار تماس ناکافی ممکن است منجر به نشتی شود. ساختار V شکل پایه مفیدی را برای تطبیق پروفیل آب بندی با نیازهای عملیاتی تجهیزات فراهم می کند.
| ویژگی طراحی | نقش عملکردی | سود بالقوه |
|---|---|---|
| پروفیل V شکل | تماس آب بندی را کنترل می کند | نیروی آب بندی متعادل |
| انرژی زا بهار | فشار تماس را حفظ می کند | آب بندی کم فشار بهبود یافته |
| ژاکت پلیمری | رسانه را از سخت افزار جدا می کند | مقاومت شیمیایی و دما |
آب بندی های دارای انرژی فنری اغلب زمانی انتخاب می شوند که یک مهر و موم الاستومری معمولی نتواند ترکیب مورد نیاز مقاومت شیمیایی، قابلیت دما، اصطکاک کم و پایداری ابعادی را فراهم کند.
مواد مبتنی بر PTFE می توانند مقاومت عالی در برابر بسیاری از مواد شیمیایی تهاجمی و سیالات فرآیندی ایجاد کنند.
ترکیبات پلیمری تخصصی می توانند از کاربردهایی که شامل دماهای بالا یا با تغییر سریع هستند پشتیبانی کنند.
ترکیبات PTFE که به درستی انتخاب شده اند می توانند اصطکاک و سایش را در سیستم های آب بندی دینامیکی کاهش دهند.
فنر تغییرات خاصی در تماس آب بندی را جبران می کند زیرا آب بند در طول زمان کار می کند.
این مزایا به این معنی نیست که هر مهر و موم برق دار فنری برای هر محیطی مناسب است. انتخاب صحیح مواد، طراحی شیار، پرداخت سطح، درجه فشار، محدوده دما و نصب به همان اندازه مهم هستند.
انتخاب مواد باید با شرایط عملیاتی واقعی شروع شود تا شکل مهر و موم به تنهایی. ژاکت پلیمری باید محیط فرآیند، دما، فشار، اصطکاک و حرکت مورد انتظار را تحمل کند.
| مواد | قدرت معمولی | ملاحظات رایج |
|---|---|---|
| PTFE ویرجین | مقاومت شیمیایی عالی و اصطکاک کم | ممکن است برای شرایط سایش شدید نیاز به تقویت داشته باشد |
| PTFE پر شده با کربن | بهبود سایش و ثبات ابعادی | سازگاری ترکیب باید به دقت بررسی شود |
| PTFE پر از شیشه | ویژگی های فشرده سازی و سایش بهبود یافته | ممکن است سایش سطح جفت گیری را در برخی از سیستم های پویا افزایش دهد |
| ترکیبات مبتنی بر PEEK | عملکرد مکانیکی و دمایی بالا | هزینه مواد بالاتر و پردازش ویژه برنامه |
مواد فنر نیز مهم است. فولاد ضد زنگ، آلیاژهای مقاوم در برابر خوردگی و سایر مواد فنری تخصصی ممکن است بسته به محیط شیمیایی، دما و مقاومت در برابر خستگی مورد نیاز در نظر گرفته شوند.
انتخاب مهر و موم بر اساس اندازه اسمی به تنهایی یکی از شایع ترین دلایل عملکرد ضعیف آب بندی است. مهندسان باید محیط عملیاتی کامل را ارزیابی کنند.
ترکیبی از عملکرد پلیمر و انرژی دهی فنر به مهر و موم های فنری نوع V اجازه می دهد تا طیف گسترده ای از کاربردهای صنعتی را ارائه دهند.
در کاربردهای بسیار پرتقاضا، مهر و موم باید تحت شرایط عملیاتی نماینده تایید شود نه اینکه صرفاً از توضیحات کاتالوگ انتخاب شود.
یک O-ring الاستومری معمولی می تواند یک راه حل اقتصادی و بسیار موثر برای بسیاری از کاربردها باشد. با این حال، طرحهای با انرژی فنر زمانی جذاب میشوند که شرایط عملیاتی از قابلیتهای عملی آببندهای الاستومری استاندارد فراتر رود.
| عامل | مهر و موم الاستومری معمولی | آب بند فنردار نوع V |
|---|---|---|
| خاصیت ارتجاعی | به شدت به خواص الاستومر متکی است | بهار انرژی بیشتری را فراهم می کند |
| مقاومت شیمیایی | به شدت به نوع الاستومر بستگی دارد | می تواند با ترکیبات PTFE مناسب عالی باشد |
| اصطکاک | با مواد و روغن کاری متفاوت است | می تواند با ترکیبات پلیمری مناسب کم باشد |
| قابلیت دما | وابسته به مواد | گزینه های پلیمری با دمای بالا در دسترس هستند |
| انعطاف پذیری طراحی | پروفایل های استاندارد به طور گسترده ای در دسترس هستند | پروفیل ها، مواد و فنرها می توانند برای کاربرد خاص باشند |
در صورتی که فرآیند نصب به لبه آب بندی آسیب برساند یا آب بند را تحت فشار مکانیکی نامناسب قرار دهد، حتی یک سیل فنری با کیفیت V-Type می تواند پیش از موعد از کار بیفتد.
برای تجهیزات دینامیکی، وضعیت سطح شفت یا سوراخ بسیار مهم است. خراشیدگی، زبری بیش از حد، آثار تیز ماشینکاری، یا آلودگی می تواند مسیرهای نشتی ایجاد کند و سایش آب بندی را تسریع کند.
| مشکل | علت احتمالی | چک توصیه شده |
|---|---|---|
| نشتی | ابعاد اشتباه، لب آسیب دیده، انرژی ناکافی | شیار، پروفیل آب بندی، فنر و مونتاژ را بررسی کنید |
| اصطکاک بالا | نیروی تماس بیش از حد، روانکاری ضعیف، مواد نامناسب | بار فنر، مواد، سرعت و پرداخت سطح را بررسی کنید |
| سایش سریع | سطح جفت گیری ناهموار یا رسانه های ساینده | شرایط سطح و سازگاری مواد را بررسی کنید |
| آسیب اکستروژن | تخلیه یا فشار بیش از حد | فشار، شکاف، طراحی پشتیبان و مواد مهر و موم را بررسی کنید |
| تغییر شکل مهر و موم | نصب نادرست یا قرار گرفتن در معرض دما | مراحل مونتاژ و شرایط حرارتی را بررسی کنید |
انتخاب تامین کننده چیزی بیش از مقایسه قیمت واحد است. یک شریک آب بندی قابل اعتماد باید بتواند کاربرد را درک کند، مواد مناسب را توصیه کند، سازگاری ابعادی را حفظ کند و در صورت بروز مشکلات پشتیبانی فنی ارائه دهد.
Ningbo Taifno PTFE Plastic Products Co., Ltd.بر روی آب بندی و محصولات پلاستیکی مبتنی بر PTFE تمرکز دارد و می تواند راه حل های کاربردی گرا را برای مشتریانی که به اجزای آب بندی سفارشی نیاز دارند ارائه دهد. برای خریداران صنعتی، کار مستقیم با یک تولید کننده می تواند ارتباط در مورد مواد، ابعاد، پروفیل ها و الزامات تولید را ساده کند.
عملکرد اصلی یک سیل فنری نوع V چیست؟
وظیفه اصلی آن حفظ یک رابط آب بندی کنترل شده بین دو سطح جفت گیری است. ژاکت پلیمری مانع آب بندی را فراهم می کند در حالی که فنر نیروی انرژی دهنده مداوم را تامین می کند.
آیا سیلهای فنری با انرژی V-Type برای کاربردهای دینامیکی مناسب هستند؟
بله بسته به مشخصات، جنس، پیکربندی فنر، سرعت، فشار و وضعیت سطح، می توان آنها را برای کاربردهای رفت و برگشتی یا چرخشی طراحی کرد.
چرا از PTFE معمولاً برای مهر و موم های فنری استفاده می شود؟
PTFE دارای اصطکاک کم و مقاومت قوی در برابر بسیاری از مواد شیمیایی است. ترکیبات مختلف PTFE نیز می توانند برای بهبود مقاومت در برابر سایش، سفتی و ثبات ابعادی مهندسی شوند.
آیا می توان مهر و موم برق دار فنری نوع V را سفارشی کرد؟
بله سفارشی سازی می تواند شامل ابعاد، مشخصات آب بندی، ترکیب پلیمری، مواد فنر، پیکربندی فنر و سایر الزامات خاص برنامه باشد.
هنگام درخواست قیمت مهر چه اطلاعاتی را باید ارائه دهم؟
ابعاد آب بند، ابعاد شیار در صورت وجود، فشار عملیاتی، دما، نوع حرکت و سرعت، محیط آب بندی، مواد شفت یا سوراخ، پایان سطح و شرایط مورد انتظار سرویس را ارائه دهید. نقشه ها یا نمونه های مهر و موم موجود نیز می توانند فرآیند انتخاب را دقیق تر کنند.
شایع ترین دلیل خرابی زودرس سیل چیست؟
خرابی زودرس می تواند ناشی از اندازه نادرست، مواد ناسازگار، فاصله بیش از حد، پوشش ضعیف سطح، نصب نامناسب، بارگذاری نامناسب فنر، یا شرایط عملیاتی فراتر از محدوده طراحی باشد.
هنگامی که یک کاربرد به نیروی آب بندی کنترل شده، اصطکاک کم، مقاومت شیمیایی، مقاومت در برابر دما و عملکرد قابل اعتماد در شرایط عملیاتی متغیر نیاز دارد، یک راه حل بسیار موثر می تواند یک راه حل بسیار موثر باشد. مشخصات آببندی V شکل و انرژیدهنده فنری با هم کار میکنند تا تماس را حفظ کنند و در عین حال محدودیتهای مواد آببندی کمتر الاستیک را رعایت کنند.
با این حال، خود مهر و موم تنها بخشی از سیستم کامل آب بندی است. انتخاب صحیح مواد، پیکربندی فنر، هندسه شیار، فشار، دما، پرداخت سطح، فاصله، نصب و سرعت عملیات همگی بر عملکرد نهایی تأثیر میگذارند.
برای سازندگان تجهیزات، تیمهای تعمیر و نگهداری، توزیعکنندگان و خریداران صنعتی، انتخاب مهر و موم برق دار فنری نوع V مناسب باید با الزامات کاربردی شروع شود نه صرفاً انتخاب یک اندازه استاندارد. یک سازنده با تجربه فنی می تواند به تبدیل این پارامترهای عملیاتی به یک راه حل عملی آب بندی کمک کند.
