واشر PTFE منبسط شده با روکش فلزی

واشرهای PTFE استاندارد ممکن است تحت فشار بالا فاقد استحکام مکانیکی کافی باشند، در حالی که واشرهای لاستیکی می توانند در محیط های شیمیایی تهاجمی تخریب شوند. واشرهای پاکت PTFE سنتی با لایه های ژاکت شل نیز ممکن است از تا شدن، قرار گرفتن در معرض پرکننده یا آسیب نصب رنج ببرند.

واشر PTFE منبسط شده با روکش فلزی این محدودیت ها را با یک هسته فولادی زنگ نزن راه راه که به طور کامل توسط PTFE منبسط شده (ePTFE) محصور شده است برطرف می کند و یک ساختار یک تکه متصل بدون پرکننده در معرض ایجاد می کند.

هسته فولادی ضد زنگ مقاومت در برابر ضربه، پشتیبانی ساختاری و بازیابی فنری را فراهم می کند، در حالی که لایه PTFE منبسط شده مقاومت شیمیایی عالی و تراکم پذیری بالایی را برای آب بندی فلنج های ناهموار یا حساس با گشتاور پیچ کم ارائه می دهد.

با عملکرد از -196 درجه سانتیگراد تا + 200 درجه سانتیگراد، قابلیت فشار تا 210 بار، و pH 0-14 مقاومت شیمیایی، برای کاربردهای پرفشار، چرخه حرارتی، و کاربردهای آب بندی شیمیایی سخت طراحی شده است.

واشر PTFE منبسط شده با روکش فلزی چگونه برای آب بندی مطمئن طراحی شده است؟

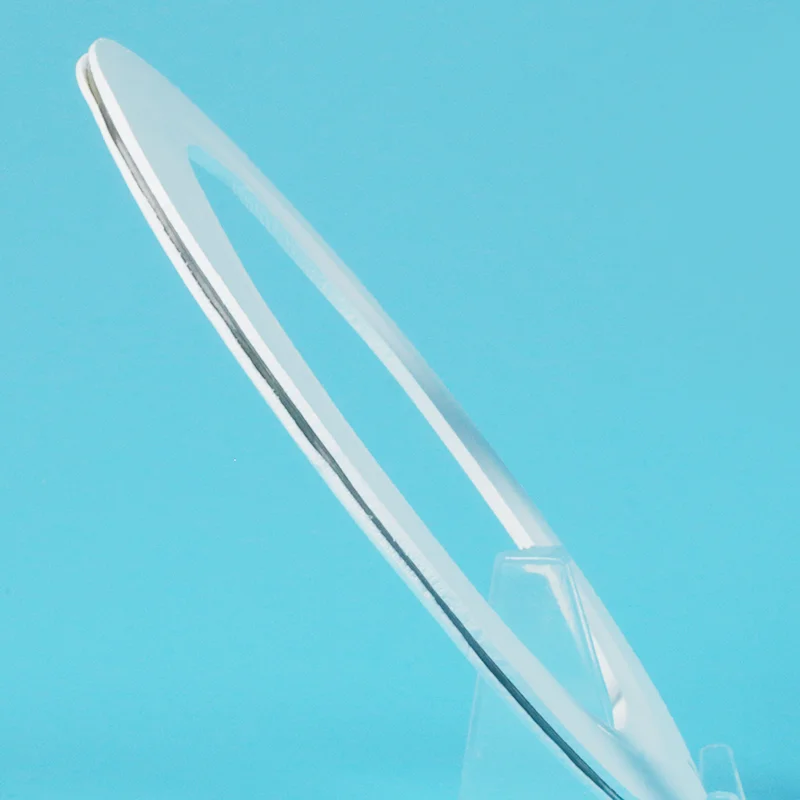

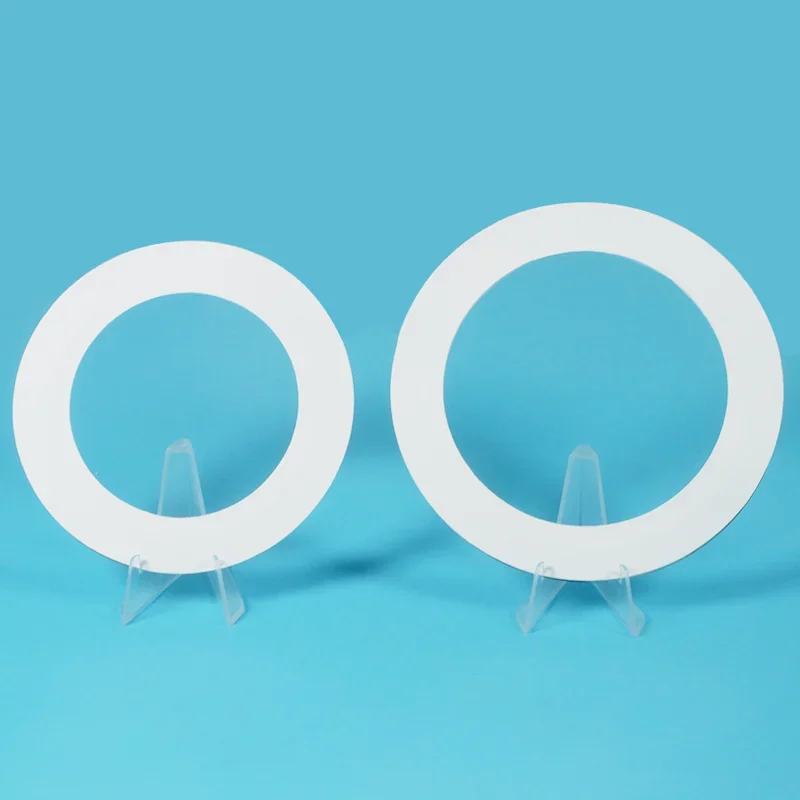

واشر PTFE منبسط شده با روکش فلزی هسته تقویت‌کننده فولاد ضد زنگ راه راه را با لایه بیرونی PTFE منبسط شده (ePTFE) کاملاً چسبانده شده ترکیب می‌کند. این طراحی کامپوزیت استحکام مکانیکی فلز را با انعطاف پذیری و مقاومت شیمیایی ePTFE ادغام می کند و عملکرد آب بندی پایدار را در کاربردهای سخت ارائه می دهد.

ساختار آب بندی شامل:

1. هسته فولادی ضد زنگ راه راه: درج فلزی داخلی به عنوان یک لایه تقویت کننده عمل می کند و بازیابی برگشت فنری، مقاومت در برابر انفجار و پایداری ساختاری را در طول عملیات فشار بالا و چرخه فشار فراهم می کند.

2. ژاکت PTFE منبسط شده: لایه PTFE میکرو متخلخل نرم با سطوح فلنج ناهموار مطابقت دارد و عملکرد آب بندی را تحت بارهای کم پیچ حفظ می کند و آن را برای سیستم های فلنج با روکش شیشه ای، پلاستیکی و سایر سیستم های فلنج حساس مناسب می کند.

3. ساخت یک تکه چسبانده شده: بر خلاف واشرهای پاکت سنتی با لایه های PTFE جداگانه که ممکن است در حین نصب جابجا یا جمع شوند، ژاکت ePTFE به طور دائم به هسته فلزی متصل می شود. این از پرکننده در معرض، آسیب نصب و خرابی آب بندی جلوگیری می کند.

چرا واشر PTFE منبسط شده با روکش فلزی را انتخاب کنید؟

واشر PTFE منبسط شده با روکش فلزی برای غلبه بر محدودیت‌های مواد آب‌بندی معمولی با ترکیب انعطاف‌پذیری ePTFE با تقویت‌کننده فولاد ضد زنگ طراحی شده است.

1. قابلیت اطمینان فشار بالاتر

بر خلاف مواد استاندارد PTFE که ممکن است تحت فشار خزش یا اکسترود شوند، هسته فلزی داخلی پشتیبانی ساختاری و مقاومت در برابر ضربه را برای پایداری درازمدت آب بندی فراهم می کند.

2. مقاومت شیمیایی برتر

لایه بیرونی ePTFE از نظر شیمیایی بی اثر است و مقاومت جهانی را در محیط های pH 0 تا 14 فراهم می کند و از مشکلات تخریب که معمولاً در واشرهای لاستیکی یافت می شود جلوگیری می کند.

3. حفاظت از فلنج های شکننده

لایه تراکم پذیر ePTFE به طور موثر در بارهای پیچ و مهره کمتر آب بندی می شود و استرس را بر روی سطوح شیشه ای، پلاستیکی و سایر سطوح فلنج حساس کاهش می دهد.

4. عملکرد پایدار در طول چرخه حرارتی

هسته فولادی زنگ نزن راه راه، بازیابی برگشت فنری را فراهم می کند و به حفظ نیروی آب بندی در طول نوسانات دما و چرخه های عملیاتی مکرر کمک می کند.

5. ساخت و ساز یک تکه قابل اعتماد

ساختار چسبیده لایه های شل PTFE، پرکننده های در معرض و خرابی های مربوط به نصب را که در طرح های واشر پاکت سنتی مشاهده می شود، از بین می برد.

راهنمای مقایسه و انتخاب

ePTFE فلزی در مقابل سایر انواع واشر

راهنمای انتخاب سریع

برنامه های کاربردی اولیه

برنامه های کاربردی در دنیای واقعی

مطالعه موردی 1: راکتور با روکش شیشه ای - حذف آسیب و نشت فلنج

چالش: یک کارخانه شیمیایی از واشرهای PTFE سفت و سخت روی روکش‌های راکتور فولادی با روکش شیشه‌ای استفاده می‌کرد. گشتاور زیاد مورد نیاز باعث ترک خوردگی پوشش شیشه‌ای شد که باعث 15000 دلار در سال هزینه تعمیر و خطر آلودگی شد. واشرهای پاکت سنتی دارای برگ‌های PTFE شل بودند که در حین نصب به عقب جمع می‌شدند و پرکننده را در معرض حمله اسیدی قرار می‌دادند و پس از 3-6 ماه باعث نشت می‌شدند.

راه حل: واشر PTFE منبسط شده با روکش فلزی با هسته فولادی ضد زنگ راه راه نصب شده است. ساخت و ساز چسبیده باعث از بین رفتن برگ های شل شد. ژاکت ePTFE با گشتاور کم مهر و موم شده است.

نتیجه: آسیب پوشش شیشه‌ای صفر است. آب بندی عالی با گشتاور کمتر. نصب قابل اعتماد، بدون برگ های تا شده. بدون نشتی به مدت 3 سال حذف 15000 دلار در سال هزینه تعمیر شیشه.

مطالعه موردی 2: کارخانه شیمیایی - حل مشکل خوردگی درز

چالش: یک کارخانه فرآوری شیمیایی که اسیدهای قوی را مدیریت می‌کرد، با شکست واشر ناشی از نفوذ از طریق واشرهای پاکت PTFE سنتی مواجه شد. پرکننده‌های داخل پاکت به آرامی توسط رسانه‌هایی که از طریق PTFE نفوذ می‌کردند، مورد حمله قرار می‌گرفتند که باعث کاهش ضخامت و کاهش بار پیچ می‌شد.

راه حل: با واشر PTFE منبسط شده با روکش فلزی با حلقه های پرکننده ePTFE بی اثر شیمیایی و ساختار چسبانده شده، بدون درزهای چسبنده، بدون مسیرهای خوردگی جایگزین شده است.

نتیجه: بی اثری شیمیایی کامل به دست آمد. هر گونه نفوذ رسانه از طریق پوشش دیگر باعث خرابی نمی شود - همه اجزای داخلی از نظر شیمیایی بی اثر بودند. عمر واشر از 6 ماه به 3+ سال افزایش یافت.

مطالعه موردی 3: فلنج با روکش شیشه ای با قطر بزرگ - بدون اشکال در نصب

چالش: یک کارخانه داروسازی به واشرهایی برای فلنج‌های 48 اینچی با روکش شیشه‌ای نیاز داشت. نصب واشرهای پاکت‌شده سنتی دشوار بود، برگ‌های PTFE به عقب جمع می‌شدند که باعث نشتی، وقفه در تولید و مشکلات ایمنی می‌شد. نصب هر واشر ساعت‌ها به طول انجامید که به دلیل تراز دقیق مورد نیاز بود.

راه حل: واشرهای غلاف فلزی ePTFE با هسته فولادی ضد زنگ. بدون برگ های شل، نصب ساده.

نتیجه: زمان نصب هر فلنج از 2 ساعت به 30 دقیقه کاهش یافت. نشتی صفر بعد از 18 ماه. بدون خطای نصب نیازی به تعویض نیست

توجه: نتایج واقعی پرونده بسته به شرایط برنامه متفاوت است. برای توصیه های کاربردی خاص با ما تماس بگیرید.

مشخصات فنی

ویژگی های واشر فلزی ePTFE

گزینه های مواد اصلی

طراحی هسته

درج فلزی موج‌دار: پشت فنری، مقاومت در برابر ضربه و یکپارچگی ساختاری را ارائه می‌کند

کاملاً محصور شده: هسته فلزی کاملاً در برابر حملات شیمیایی محافظت می‌شود — هم ID و هم OD

ساخت و ساز بدون درز: بدون لبه های باز، بدون مسیر برای خوردگی یا نفوذ

تضمین کیفیت

رزین 100٪ ویرجین ePTFE — بدون خرد کردن مجدد، بدون مواد بازیافتی. کیفیت ثابت.

ساختار پیوندی — بدون چسب بین لایه‌ها. بدون برگ شل. یکپارچگی واشر یک تکه.

قابلیت ردیابی کامل — هر دسته قابل ردیابی. گواهی مواد در صورت درخواست

هسته فلزی راه راه — درج فولادی ضد زنگ با شکل گیری دقیق، پشتی فنری ثابت را فراهم می کند.

درجات مطابق با FDA موجود است — Virgin ePTFE مطابق با FDA 21 CFR 177.1550 است.

اندازه‌های سفارشی - هر قطر، هر ضخامت - مطابق با مشخصات فلنج شما ساخته می‌شوند.

سوالات متداول

س: چه زمانی باید از واشر PTFE منبسط شده با روکش فلزی استفاده کنم؟

پاسخ: هنگامی که PTFE استاندارد تحت فشار خزش یا منفجر می شود، لاستیک در مواد شیمیایی تخریب می شود، یا واشرهای پاکت سنتی در درزها به دلیل شل شدن برگ های PTFE به عقب جمع می شوند، از آن استفاده کنید.

بهترین برای: فلنج‌های فولادی با روکش شیشه‌ای، فشار بالا، چرخه حرارتی، مواد شیمیایی تهاجمی، و سطوح شکننده که به گشتاور کم نیاز دارند.

تفاوت اصلی با واشر پاکت سنتی:

ساختار چسبانده شده: بدون برگ PTFE شل که بتواند به عقب تا شود.

ID و OD بدون درز: هیچ مسیری برای خوردگی یا نفوذ وجود ندارد.

س: هزینه آن چقدر است و زمان تحویل چقدر است؟

A: هزینه به قطر، ضخامت، مواد هسته (304/316 SS در مقابل Hastelloy/Inconel) و مقدار بستگی دارد.

نمای مجموع هزینه: بالاتر از PTFE استاندارد. اما یک واشر که 3-5 سال دوام می آورد، چندین تعویض، خرابی و هزینه های تعمیر شیشه را حذف می کند. در طول 3 سال، هزینه کل کمتر از PTFE استاندارد است که هر 6-12 ماه یکبار تعویض می شود.

زمان هدایت:

اندازه های سفارشی: 7-15 روز.

حمل و نقل: هوا 5-10 روز، دریا 15-30 روز.

س: محدودیت ها - و رایج ترین اشتباهات چیست؟

الف: دما: -196 درجه سانتیگراد تا +200 درجه سانتیگراد.

فشار: تا 210 بار.

شیمیایی: pH 0-14، جهانی.

سه اشتباه رایج:

(1) سفت شدن بیش از حد: درزبندی با گشتاور کمتر از PTFE استاندارد. سفت شدن بیش از حد به کت ePTFE آسیب می رساند.

(2) آسیب زدن به ژاکت PTFE: ePTFE نرم است. با دقت رسیدگی کنید

(3) اشتباه با واشرهای پاکت سنتی: این ساختار یک تکه چسبانده شده است. بدون برگ شل. در حین نصب نیازی به بررسی لایه های تا شده نیست.
