ورق PTFE Skived و Molded

ورق های قالب گیری و قالب گیری PTFE برای برآوردن نیازهای مختلف صنعتی طراحی شده اند. Taifno گزینه های سفارشی سازی و نمونه های رایگان را ارائه می دهد. لطفا با ما تماس بگیرید تا در مورد نیازهای خاص خود صحبت کنید. هر دو نوع ورق دارای مقاومت شیمیایی استثنایی، خواص اصطکاک کم و محدوده دمای عملیاتی گسترده ای از -180 درجه سانتیگراد تا +200 درجه سانتیگراد هستند.

ارسال استعلام

توضیحات محصول

محصولات PTFE Skived و Molded Sheet در صنایع شیمیایی، مکانیکی و الکتریکی استفاده می شود. اگر به دنبال تولید کننده و تامین کننده حرفه ای این محصولات هستید، تایفنو را انتخاب کنید و ما می توانیم خدمات یک ایستگاهی را ارائه دهیم.

ورق PTFE Skived: تولید شده توسط برش چرخشی (Skiving) از شمش PTFE قالب‌گیری شده پس از پخت. نازک، دقیق، عرض زیاد، سطح عالی. هنگامی که به ورق های نازک (0.3-10 میلی متر) با تحمل ضخامت محکم (± 0.02 میلی متر)، عرض زیاد (تا 2700 میلی متر) و سطح صاف نیاز دارید، آن را انتخاب کنید. ایده آل برای واشر، آستر، نوار، و عایق الکتریکی.

ورق قالب گیری PTFE: تولید شده توسط قالب گیری فشرده سازی رزین PTFE در قالب و سپس تف جوشی. ضخیم، قوی، خواص مکانیکی عالی. هنگامی که به ورق های ضخیم (4 تا 200 میلی متر) برای ماشینکاری در قطعات ساختاری، لنت های بلبرینگ، صندلی سوپاپ ها و اجزایی که نیاز به یکپارچگی مواد دارند، آن را انتخاب کنید.

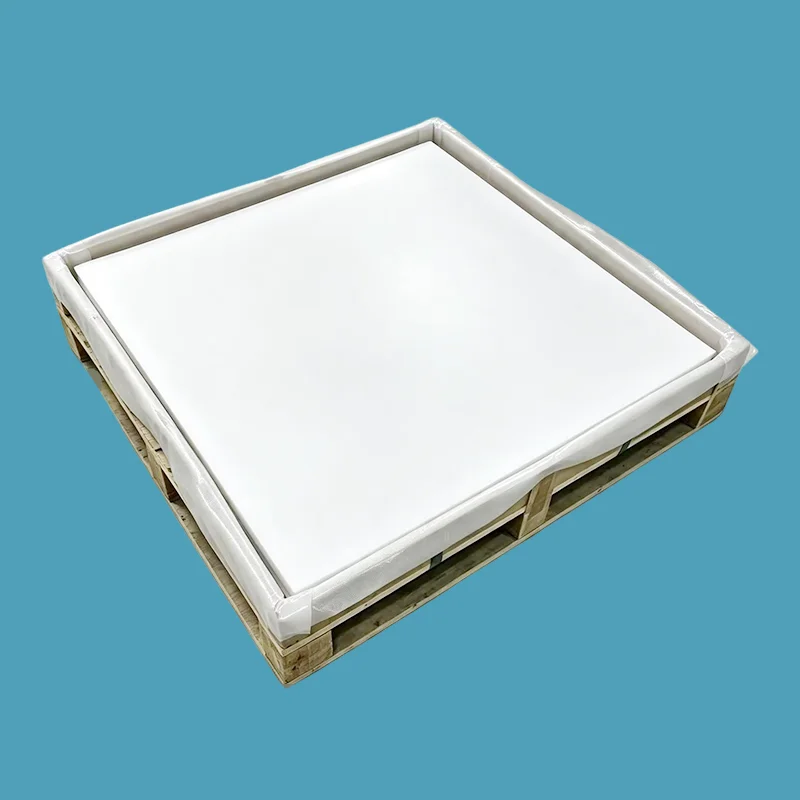

Ptfe Skived and Molded Sheet

فرآیند تولید: تفاوت چیست؟

تفاوت اساسی بین ورق های PTFE قالب گیری شده و قالب گیری شده در فرآیند تولید نهفته است.

ورق PTFE Skived

تولید شده با فشرده کردن رزین PTFE به یک شمش استوانه‌ای، تف جوشی، سپس برش چرخشی (اسکن کردن) بیلت به ورق‌های نازک

ورق های نازک با سطح عالی و تحمل ضخامت محکم تولید می کند

در عرض های بزرگ تا 2700 میلی متر موجود است

ورق قالب گیری PTFE

تولید شده توسط قالب گیری فشرده سازی رزین PTFE در قالب مسطح تحت فشار و سپس تف جوشی

ورق های ضخیم و متراکم با یکپارچگی مکانیکی بالا تولید می کند

نمرات پر شده (شیشه، کربن، گرافیت، MoS2، برنز) عمدتاً به صورت ورق قالبی موجود است

ویژگی های کلیدی ورق اسکیت شده

اموال	ارزش
محدوده ضخامت	0.3mm - 10mm (تا 30mm موجود است)
محدوده عرض	تا 2700 میلی متر (برای گیج های نازک)
تحمل ضخامت	± 0.02 میلی متر - ± 0.30 میلی متر (تلرانس محکم)
پایان سطح	عالی - صاف، یکنواخت
استحکام کششی	≥20 مگاپاسکال
بهترین برای	واشر، آستر، نوار، عایق برق

مزایای کلیدی:

ضخامت دقیق: ایده آل برای کاربردهایی که نیاز به تحمل ضخامت تنگ دارند

عرض بزرگ: تا عرض 2700 میلی متر، مناسب برای واشرهای فلنج بزرگ

سطح صاف: سطح عالی، آماده برای استفاده

انعطاف پذیر: می تواند به صورت رول برای سنج های نازک عرضه شود

مشخصات کلیدی ورق قالبی

اموال	ارزش
محدوده ضخامت	4 میلی متر - 200 میلی متر (تا 100 میلی متر استاندارد)
عرض × طول	تا 2000×2000 میلی متر
تحمل ضخامت	± 0.30 میلی متر - ± 1.0 میلی متر (دقت کمتر)
پایان سطح	خوب - ممکن است ناهنجاری های سطحی جزئی داشته باشد
استحکام کششی	30-40 مگاپاسکال
بهترین برای	لنت های بلبرینگ، نشیمنگاه سوپاپ ها، مهر و موم ها، اجزای ساختاری

مزایای کلیدی:

استوک ضخیم: ایده آل برای ماشینکاری در قطعات سفارشی

ساختار متراکم: استحکام مکانیکی عالی

یکپارچگی سازه: مناسب برای کاربردهای باربر

نمرات پر شده در دسترس: شیشه، کربن، گرافیت، MoS2، برنز برای خواص افزایش یافته

راهنمای مقایسه و انتخاب

ورق Skived vs Molded Sheet

ویژگی	ورق اسکی شده	ورق قالبی
محدوده ضخامت	0.3 - 10 میلی متر (تا 30 میلی متر)	4 - 200 میلی متر
محدوده عرض	تا 2700 میلی متر	تا 2000×2000 میلی متر
تحمل ضخامت	بسیار محکم (±0.02-0.30mm)	شل تر (±0.30-1.0mm)
پایان سطح	عالی - صاف	خوب - ممکن است نیاز به ماشینکاری داشته باشد
استحکام مکانیکی	متوسط - مناسب برای کاربردهای نازک	بالاتر - ساختار متراکم و قوی
انعطاف پذیری	برای گیج های نازک می توان رول کرد	صلب - فقط فرم ورق
نمرات پر شده	محدود	شیشه، کربن، گرافیت، MoS2، برنز
بهترین برای	واشر، آستر، نوار، عایق برق	قطعات ساختاری، لنت های بلبرینگ، نشیمنگاه سوپاپ ها، مهر و موم های ضخیم

راهنمای انتخاب سریع

اگر درخواست شما ...	انتخاب کن...	چرا
واشر نازک (0.5-3mm)	ورق اسکی شده	تحمل تنگ، سطح صاف، ضخامت یکنواخت
واشر فلنج بزرگ	ورق اسکی شده	عرض گسترده در دسترس - درزهای کمتر
نوار عایق برق	ورق اسکی شده	سنج نازک، رول، خواص دی الکتریک عالی
آستر مخازن شیمیایی	ورق اسکی شده	ورق های نازک، منطبق، پهن
لنت های بلبرینگ، قطعات کشویی پل	ورق قالبی	ساختار ضخیم، قوی، متراکم
قطعات ماشینکاری سفارشی	ورق قالبی	سهام ضخیم برای تراشکاری/فرزکاری CNC
صندلی سوپاپ، رینگ پیستون	ورق قالبی	یکپارچگی مواد، قدرت
نمرات PTFE پر شده (شیشه، کربن، برنز)	ورق قالبی	پراکندگی پرکننده در گریدهای قالب گیری بهتر است

برنامه های کاربردی اولیه

صنعت	برنامه	نوع ترجیحی
پردازش شیمیایی	واشر فلنج لوله، آب بندی پمپ، آستر مخزن	برش (نازک)، قالبی (ضخیم)
مهندسی مکانیک	لنت های بلبرینگ، اسلاید رانر، نوارهای پوشیدنی	قالب گیری شده
برق و الکترونیک	نوار عایق، فیلم های خازن، پوشش سیم	اسکی شده
پل و ساخت و ساز	بلبرینگ های کشویی ساختاری، درزهای انبساط	قالب گیری شده
مواد غذایی و دارویی	واشر، مهر و موم بهداشتی مطابق با FDA	Skived (درجه FDA)
نیمه هادی	آسترهای توزیع شیمیایی فوق العاده خالص	اسکی شده

Factory Factory Factory Factory

مشخصات فنی

خواص ورق PTFE

پارامتر	ارزش
دمای سرویس مداوم	-180 درجه سانتیگراد تا +200 درجه سانتیگراد
نقطه ذوب	327 درجه سانتی گراد
تراکم	2.10 - 2.30 g/cm³
استحکام کششی	20 - 40 مگاپاسکال (بستگی به درجه دارد)
ازدیاد طول در شکست	≥250%
ضریب اصطکاک	0.04 - 0.20
قدرت دی الکتریک	≥10 KV/mm
جذب آب	<0.01%
محدوده pH	0-14 مقاومت شیمیایی جهانی
رنگ	سفید (بکر)، رنگ های سفارشی برای نمرات پر شده
مطابق با FDA	بله (درجه باکره)

اندازه های موجود ورق اسکیت شده

ضخامت (میلی متر)	عرض (میلی متر)	یادداشت ها
0.1 - 0.4	تا 1500 میلی متر	—
0.5 - 8.0	تا 2700 میلی متر	—
8.0 - 10.0	تا 2700 میلی متر	—
0.3 - 10.0	1000 - 2000 میلی متر	—

اندازه های موجود ورق قالبی

ضخامت (میلی متر)	اندازه (میلی متر)	یادداشت ها
2 - 100	1000×1000، 1200×1200، 1500×1500، 2000×2000	—
4 - 200	1000×1200	—
اندازه های سفارشی	در صورت درخواست موجود است	—

تضمین کیفیت

رزین 100٪ PTFE ویرجین — بدون خرد کردن مجدد، بدون مواد بازیافتی

قابلیت ردیابی کامل — گواهی‌های مواد در صورت درخواست موجود است

Precision Manufacturing — تحمل‌های ضخامت کم برای ورق‌های اسکیت شده

درجات مطابق با FDA موجود است — PTFE باکره الزامات FDA را برآورده می کند

درجات پر شده در دسترس -- شیشه، کربن، گرافیت، MoS2، برنز

قابلیت‌های سایز بزرگ — ورق‌های با عرض حداکثر 2700 میلی‌متر، ورق‌های قالب‌گیری شده تا 2000×2000 میلی‌متر

زمان سررسید — اندازه‌های استاندارد موجود در انبار (24 تا 48 ساعت). اندازه های سفارشی 5-15 روز

Test Test Test Test

مطالعه موردی

یک شرکت پتروشیمی در فوجیان، چین، با مشکلات آب بندی مکرر در سیستم فلنج مبدل حرارتی که تحت شرایط سخت فشار 2.5 مگاپاسکال و دمای 180 درجه سانتیگراد کار می کرد، مواجه شد. واشرهای لاستیکی اصلی به دلیل قرار گرفتن مداوم در معرض مواد شیمیایی و دماهای بالا، پیری، تورم و کاهش عملکرد سریع را تجربه کردند که در نتیجه باعث تعویض مکرر واشر، افزایش هزینه های نگهداری و وقفه های احتمالی تولید شد.

برای بهبود قابلیت اطمینان آب بندی، این شرکت واشرهای لاستیکی سنتی را با واشرهای برش دقیق ساخته شده از ورق های PTFE جایگزین کرد. PTFE مقاومت شیمیایی عالی، پایداری دمایی فوق‌العاده، خواص اصطکاک کم و عملکرد آب‌بندی طولانی‌مدت را ارائه می‌دهد که آن را برای کاربردهای پتروشیمی بسیار مناسب می‌سازد. ورق PTFE قالب‌گیری شده، چگالی مواد، پایداری ابعادی خوب و مقاومت قابل اعتماد در برابر محیط‌های فرآیند خورنده را ارائه می‌دهد.

پس از اجرا، واشرهای برش ورق قالب‌گیری شده PTFE عملکرد آب‌بندی پایداری را تحت عملکرد مداوم در 2.5 مگاپاسکال و 180 درجه سانتیگراد حفظ کردند. در مقایسه با راه حل واشر لاستیکی قبلی، عمر سرویس از تقریباً 3 ماه به بیش از 2 سال افزایش یافت که به طور قابل توجهی فرکانس تعمیر و نگهداری را کاهش داد و قابلیت اطمینان عملیات تجهیزات را بهبود بخشید.

نتایج برنامه:

● تجهیزات کاربردی: سیستم فلنج مبدل حرارتی پتروشیمی

● شرایط عملیاتی: فشار 2.5 مگاپاسکال / دمای 180 درجه سانتیگراد

● راه حل اصلی: واشر لاستیکی

● راه حل جایگزینی: واشر برش ورق PTFE قالب گیری شده

● بهبود عمر سرویس: از 3 ماه به بیش از 2 سال تمدید شد

● مزایا: بهبود مقاومت شیمیایی، کاهش زمان تعمیر و نگهداری، کاهش هزینه های جایگزینی و افزایش قابلیت اطمینان آب بندی

این مورد مزایای ورق های قالب گیری PTFE را در کاربردهای آب بندی با درجه حرارت بالا و شیمیایی تهاجمی نشان می دهد و جایگزینی بادوام و قابل اعتماد برای مواد واشر لاستیکی معمولی در صنعت پتروشیمی ارائه می دهد.

سوالات متداول

س: برای ورق PTFE و قالب‌گیری شده، تفاوت چیست و چه زمانی باید از هر کدام استفاده کنم؟

پاسخ: ورق اسکیت شده به صورت چرخشی از یک شمش PTFE قالب‌گیری شده بریده می‌شود. ورق های نازک (0.3-10 میلی متر) با تحمل ضخامت محکم (0.02 ±)، سطح صاف و عرض زیاد (تا 2700 میلی متر) تولید می کند.

استفاده از skived when: به واشرهای نازک، آسترها، نوار عایق الکتریکی یا واشرهای فلنجی بزرگ که به ضخامت دقیق نیاز دارند، نیاز دارید.

ورق قالب‌گیری شده مستقیماً قالب‌گیری فشرده‌سازی می‌شود. ورق های ضخیم (4-200 میلی متر) با یکپارچگی ساختاری و استحکام مکانیکی بالا تولید می کند.

زمانی که قالب زده شده استفاده کنید: به لنت‌های بلبرینگ، صندلی‌های شیر، قطعات ماشینکاری سفارشی یا کاربردهای آب‌بندی ساختاری نیاز دارید.

قانون سریع:

آیا به عرض نازک، دقیق و بزرگ نیاز دارید؟ اسکی شده.

آیا نیاز به ضخیم، قوی، ماشینکاری دارید؟ قالب گیری شده.

هر دو از 180- تا 200+ درجه سانتی گراد و pH 0-14 مقاومت شیمیایی دارند.

س: چه محدوده ضخامت و اندازه ای برای ورق های اسکیت شده و قالب گیری در دسترس است؟

الف: ورق اسکیت شده: ضخامت 0.1-10 میلی متر (ضخامت بیشتر تا 30 میلی متر در دسترس است). عرض تا 2700 میلی متر تحمل ضخامت به اندازه ± 0.02 میلی متر برای گیج های نازک است. عالی برای کاربردهای واشر بزرگ که ورق های پهن باعث کاهش درز می شوند.

ورق قالبی: ضخامت 2-200 میلی متر. اندازه تا 2000×2000 میلی متر. تحمل ضخامت کمتر دقیق است (± 0.3-1.0mm) اما یکپارچگی مواد برتر است. نمرات پر شده (شیشه، کربن، گرافیت، MoS2، برنز) عمدتاً به شکل ورق قالب‌گیری شده برای خواص مکانیکی افزایش یافته در دسترس هستند.

ما هر دو نوع را در اندازه‌های استاندارد و سفارشی عرضه می‌کنیم. به اندازه خاصی نیاز دارید؟ مشخصات خود را برای قیمت ارسال کنید.

س: محدودیت ها و رایج ترین اشتباهات چیست؟

الف: دما: -180 درجه سانتیگراد تا +200 درجه سانتیگراد سرویس مداوم.

شیمیایی: pH 0-14 مقاومت جهانی، با فلزات قلیایی مذاب یا فلوئور عنصری سازگار نیست.

محدودیت ها: PTFE نرم است، تحت بار پایدار تغییر شکل می دهد (جریان سرد / خزش). ورق اسکیود به دلیل فرآیند تولید نرمتر از ورق قالبی است. ورق قالبی استحکام مکانیکی بهتری دارد.

دو اشتباه رایج:

(1) استفاده از ورق اسکیت شده برای کاربردهای ساختاری یا ضخیم، فاقد ضخامت و استحکام مکانیکی است. برای قطعات ساختاری از ورق قالبی استفاده کنید.

(2) با استفاده از ورق قالب‌گیری شده برای واشرهای نازک که به تحمل محکم نیاز دارند، تحمل ضخامت شل‌تر است. برای کاربردهای نازک دقیق از ورق اسکیت شده استفاده کنید.
