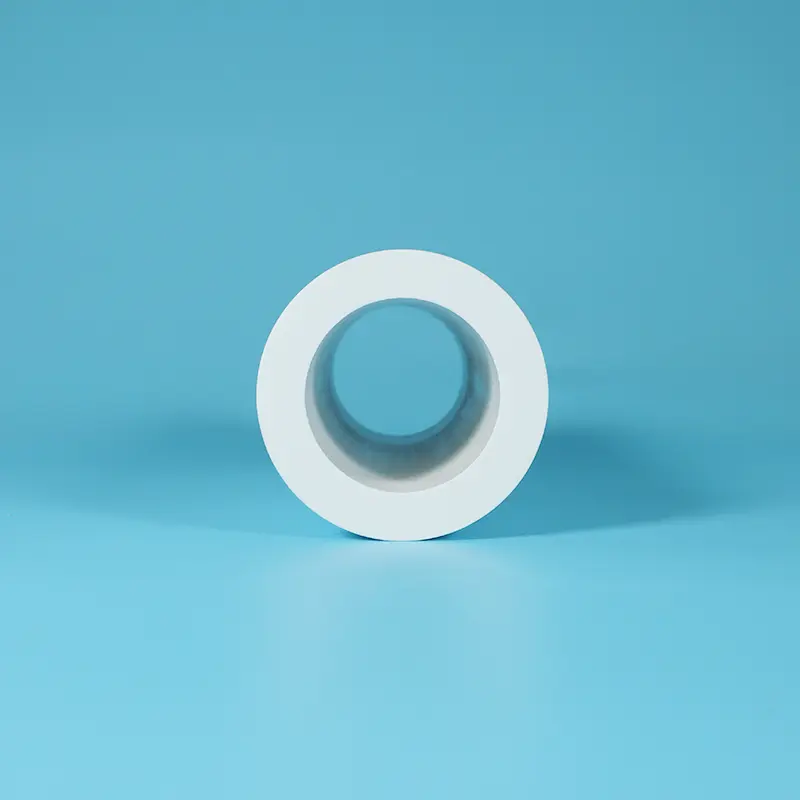

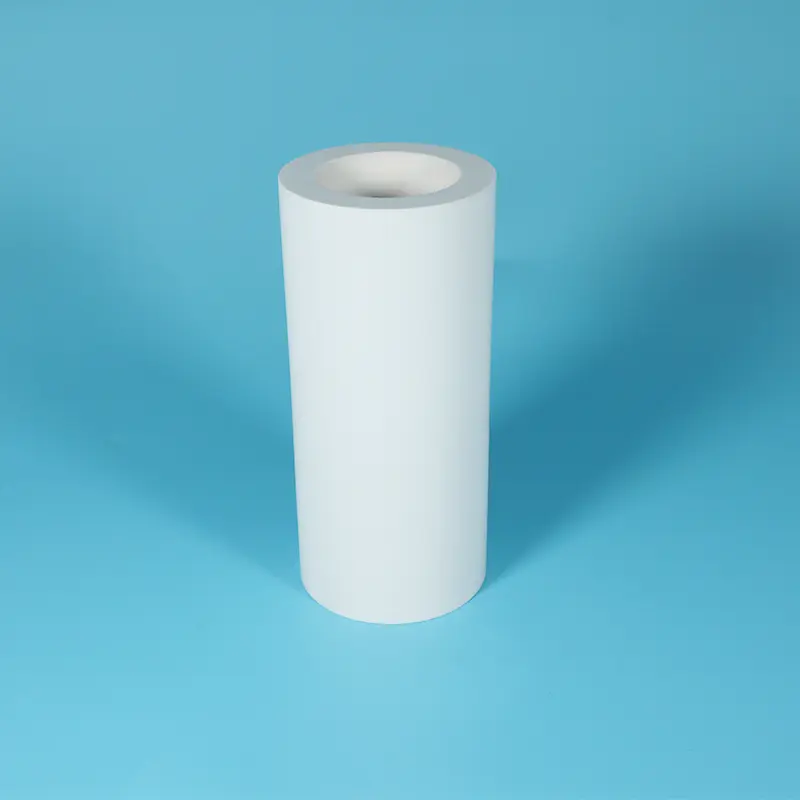

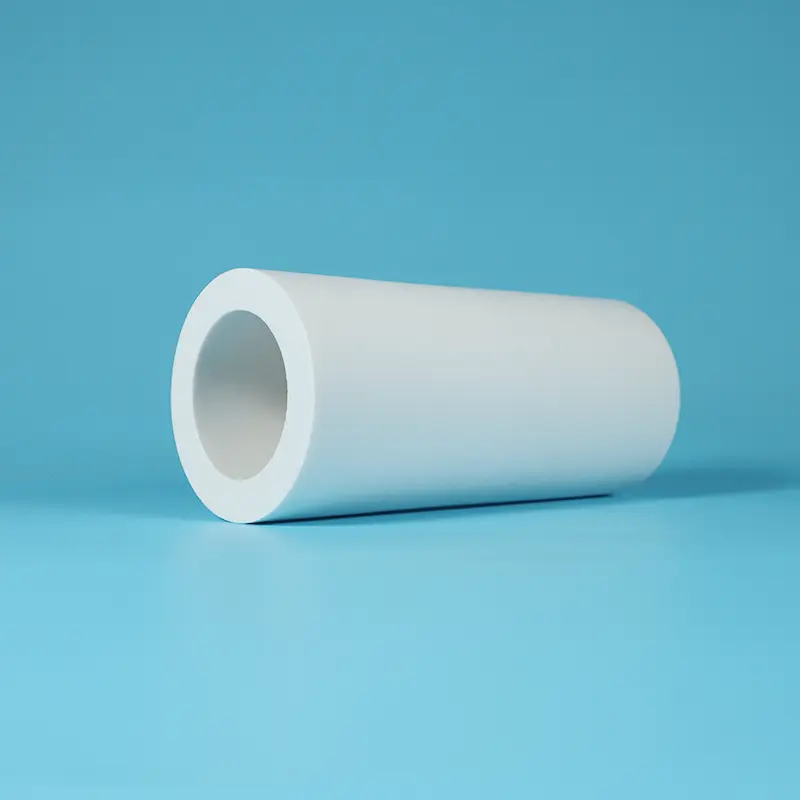

لوله PTFE پر شده با الیاف شیشه یکی از محصولات اصلاح شده لوله و میله PTFE است که توسط تایفنو ارائه می شود. از 15% تا 25% تقویت فیبر شیشه ای در ماتریس PTFE استفاده می کند. این ترکیب استحکام، مقاومت در برابر خزش و پایداری ابعادی مواد را افزایش میدهد و در عین حال مقاومت شیمیایی عالی و خواص اصطکاک کم PTFE را حفظ میکند.
مشخصات کلیدی: محدوده دمایی -196 درجه سانتیگراد تا +260 درجه سانتیگراد، مقاومت فشار تا 8.0 مگاپاسکال، استحکام کششی ≥25 مگاپاسکال، و چگالی 2.1-2.3 گرم بر سانتی متر مکعب.
لطفا ابعاد، مشخصات، و جزئیات برنامه مورد نیاز خود را ارائه دهید. تایفنو به عنوان یک تولید کننده حرفه ای، قیمت مستقیم کارخانه را در عرض 24 ساعت به شما ارائه می دهد.
یک لوله PTFE پر از فیبر شیشه ای با افزودن 15 تا 25 درصد پرکننده الیاف شیشه به رزین PTFE از طریق ترکیب، سپس اکسترود کردن یا قالب گیری به شکل لوله تولید می شود.
الیاف شیشه به عنوان یک اسکلت تقویت کننده در ماتریس PTFE عمل می کنند و تقویت ساختاری را ارائه می دهند که از انبساط لوله در هنگام قرار گرفتن در معرض آب و گرما جلوگیری می کند.
|
فرآیند |
محدوده قطر |
بهترین برای |
|
لوله اکسترود شده |
13-213mm OD (تا 4000mm طول) |
قطرهای کوچکتر، ضخامت دیواره یکنواخت، طول زیاد |
|
لوله قالبی |
30-1323mm OD (طول 100-300mm) |
قطرهای بزرگ، اندازه های سفارشی، دیوارهای ضخیم |
|
محتوا |
بهترین برای |
مزیت کلیدی |
|
15% الیاف شیشه |
بهبود استحکام متوسط، ماشینکاری بهتر |
عملکرد متعادل |
|
20% الیاف شیشه |
هدف کلی |
استحکام کششی ≥10 مگاپاسکال |
|
25% الیاف شیشه |
حداکثر استحکام و استحکام |
استحکام کششی ≥10 مگاپاسکال، استحکام نهایی ≥100% |
|
اموال |
ارزش |
روش تست |
|
محدوده دما |
-196 درجه سانتی گراد تا +260 درجه سانتی گراد (-320 درجه فارنهایت تا +500 درجه فارنهایت) |
ASTM D3418 |
|
رتبه بندی فشار |
حداکثر 8.0 مگاپاسکال |
- |
|
تراکم |
2.1-2.3 g/cm³ |
ASTM D792 |
|
استحکام کششی |
≥25 مگاپاسکال (تا 45 مگاپاسکال) |
ASTM D638 |
|
ازدیاد طول در شکست |
≥150٪ (معمولا 200-350٪) |
ASTM D638 |
|
مقاومت فشاری |
24 مگاپاسکال |
ASTM D695 |
|
سختی |
ساحل D 50-60 |
ASTM D636 |
|
ضریب اصطکاک |
0.01 (روی فولاد) |
- |
|
رنگ |
مایل به سفید، خاکستری روشن، آبی روشن |
— |
|
مشخصه |
بهره مند شوند |
|
استحکام بهبود یافته |
تقویت کننده از انبساط در هنگام قرار گرفتن در معرض آب و گرما جلوگیری می کند |
|
ثبات ابعادی |
تلورانس ها را در حین ماشینکاری دقیق حفظ می کند |
|
مقاومت در برابر خزش |
کاهش جریان سرد تحت بار پایدار |
|
مقاومت شیمیایی |
در برابر اسیدهای قوی، قلیایی ها و اکثر حلال ها مقاومت می کند |
|
اصطکاک کم |
خود روان کننده، ضریب اصطکاک 0.01 |
|
ماشین کاری |
می توان تا تلورانس های نزدیک ماشین کاری کرد |
|
نچسب |
سطح به طور طبیعی لغزنده، رسانه نمی چسبد |
بر خلاف PTFE بکر، لولههای PTFE پر از فیبر شیشهای که در معرض آب و گرما قرار میگیرند منبسط نمیشوند و به ماشینکاری دقیق اجازه میدهند تا تلورانسها را نزدیک کنند.
این آنها را برای برنامه هایی ایده آل می کند که دقت ابعاد بسیار مهم است.
PTFE Virgin تحت بار ثابت خزش می کند. تقویت الیاف شیشه به طور قابل توجهی جریان سرد و آرامش خزش را کاهش می دهد و ثبات ابعادی را در طول زمان حفظ می کند.
PTFE پر از الیاف شیشه استحکام کششی (≥25 مگاپاسکال) و مقاومت فشاری (24 مگاپاسکال) در مقایسه با PTFE بکر ارائه می دهد. مناسب برای کاربردهای فشار و بار بالاتر.
مقاومت شیمیایی عالی PTFE را حفظ می کند، در برابر اسیدهای قوی، قلیایی های قوی و اکثر حلال های شیمیایی مقاومت می کند.
با فلزات قلیایی مذاب یا فلوئور عنصری سازگار نیست.
آرماتور از تغییر شکل در حین ماشینکاری جلوگیری می کند و می تواند تا تلورانس های نزدیک ماشین کاری شود.
موجود در هر دو شکل اکسترود شده و قالبی متناسب با نیازهای مختلف قطر و حجم.
|
صنعت |
برنامه |
چرا الیاف شیشه پر شده است |
|
پردازش شیمیایی |
انتقال سیال خورنده، پوشش لوله، اجزای شیر |
مقاومت شیمیایی + مقاومت مکانیکی |
|
مهندسی مکانیک |
بلبرینگ ها، بوشینگ ها، حلقه های راهنما، اجزای سایش |
افزایش استحکام و مقاومت در برابر سایش |
|
برق و الکترونیک |
آستین های عایق، بدنه های رابط، پایه ها |
پایداری ابعادی + خواص دی الکتریک |
|
نفت و گاز |
صندلی سوپاپ، مهر و موم، اجزای پمپ |
قابلیت فشار بالا + مقاومت در برابر خزش |
|
نیمه هادی |
توزیع شیمیایی با خلوص بالا |
مقاومت شیمیایی + پایداری ابعادی |
|
خودرو |
بوش، مهر و موم، قطعات سفارشی |
مقاومت در برابر سایش + اصطکاک کم |
خطوط انتقال سیال خورنده که نیاز به مقاومت مکانیکی بالاتری دارند
خطوط تزریق مواد شیمیایی در نفت و گاز
صندلی های شیر و آب بندی در سرویس فشار بالا
لنت های بلبرینگ و حلقه های راهنما
اجزای عایق الکتریکی که به تلورانس های دقیق نیاز دارند
قطعات ماشینکاری سفارشی که در آن ثبات ابعادی بسیار مهم است
پوشش لوله برای رسانه های ساینده
|
محتوا |
بهترین برای |
مزیت کلیدی |
|
15% الیاف شیشه |
کاربردهایی که نیاز به بهبود صلبیت متوسط با ماشین کاری بهتر دارند |
استحکام و ماشین کاری متعادل |
|
20% الیاف شیشه |
منظور عمومی، صندلی سوپاپ، واشر، بسته بندی |
استحکام خوب و مقاومت در برابر خزش |
|
25% الیاف شیشه |
بار بالا، کاربردهای سایش بالا که به حداکثر استحکام نیاز دارند |
حداکثر استحکام و ثبات ابعادی |
|
ویژگی |
لوله PTFE ویرجین |
لوله PTFE پر از شیشه |
|
سختی |
پایین تر، نرم، تحت بار تغییر شکل می دهد |
تقویت بالاتر از انبساط جلوگیری می کند |
|
ثبات ابعادی |
ضعیف، با آب و گرما منبسط می شود |
عالی، ماشین کاری شده تا تلورانس های نزدیک |
|
مقاومت در برابر خزش |
جریان سرد ضعیف و قابل توجه |
بهبود، کاهش آرامش خزش |
|
استحکام کششی |
~ 20 مگاپاسکال |
≥25 مگاپاسکال |
|
مقاومت فشاری |
پایین تر |
24 مگاپاسکال |
|
سختی |
ساحل D 50-55 |
ساحل D 50-60 |
|
مقاومت شیمیایی |
pH 0-14 |
pH 0-14 (نه برای HF/قلیایی قوی) |
|
ماشین کاری |
در حین ماشینکاری تغییر شکل می دهد |
ماشین کاری شده تا تلورانس های نزدیک |
|
هزینه |
$ |
$$ |
|
بهترین برای |
خدمات شیمیایی عمومی، بار کم |
اجزای دقیق، بار بالا، ثبات ابعادی |
رزین PTFE 100٪ ویرجین:بدون خرد کردن، بدون مواد بازیافتی. کیفیت ثابت، دسته به دسته
فیبر شیشه ای ممتاز:پراکندگی یکنواخت برای خواص مکانیکی سازگار
ساخت دقیق:فرآیندهای اکسترود شده و قالبگیری شده برای ابعاد ثابت
قابلیت ردیابی کامل:گواهی مواد با شماره های قابل ردیابی موجود است
FDA، REACH، سازگار با RoHS:گواهینامه های موجود
اندازه های سفارشی:قطر، طول و محتوای شیشه سفارشی در صورت درخواست موجود است
زمان تحویل:اندازه های استاندارد موجود در انبار (24-48 ساعت)؛ اندازه های سفارشی 5-15 روز
پاسخ: در مواقعی که به استحکام، ثبات ابعادی و توانایی ماشین کاری تا تلورانس های بسته نیاز دارید، پر از شیشه را انتخاب کنید.
PTFE ویرجین زمانی که در معرض آب و گرما قرار می گیرد منبسط می شود و حفظ تحمل های محکم را دشوار می کند.
تقویت کننده الیاف شیشه از این انبساط جلوگیری می کند و مقاومت در برابر خزش را بهبود می بخشد.
پر از شیشه را برای موارد زیر انتخاب کنید: اجزای دقیق، فشار بالا، صندلیهای سوپاپ، کاربردهای بلبرینگ و هر برنامهای که به ثبات ابعادی نیاز دارد.
PTFE باکره را برای موارد زیر انتخاب کنید: کاربردهای شیمیایی تمیز، خدمات عمومی، بار کم و FDA که هیچ پرکننده مجاز نیست.
پاسخ: لوله های PTFE پر شده با الیاف شیشه در 15٪، 20٪ و 25٪ محتوای فیبر شیشه ای موجود است.
15% الیاف شیشه: بهبود سفتی متوسط با ماشین کاری بهتر.
20% الیاف شیشه: هدف کلی، استحکام خوب و مقاومت در برابر خزش.
25% الیاف شیشه: حداکثر استحکام، استحکام و پایداری ابعادی.
قانون سریع:
کاربردهای عمومی → شیشه 15-20 درصد.
بار بالا، سایش بالا، الزامات دقت → 25% شیشه.
جزئیات درخواست خود را برای ما ارسال کنید و ما محتوای بهینه را توصیه می کنیم.
الف:دما: پیوسته -196 درجه سانتیگراد تا +260 درجه سانتیگراد.
فشار: حداکثر 8.0 مگاپاسکال
شیمیایی: pH 0-14، در برابر اسیدهای قوی، قلیایی های قوی و اکثر حلال های شیمیایی مقاومت می کند.
⚠️ با اسید هیدروفلوئوریک (HF) یا قلیایی قوی سازگار نیست، فیبر شیشه با این مواد شیمیایی واکنش نشان می دهد.
برای سرویس HF، از لوله PTFE بکر استفاده کنید.
برای داده های خاص بر اساس شرایط برنامه خود، لطفاً دما، فشار و نوع رسانه خود را ارائه دهید.
